7.3.2) Fotocellule
La centrale di ROAD200 è provvista della funzione "Fototest" che
aumenta l'affidabilità dei dispositivi di sicurezza, permettendo di rag-
giungere la "categoria 2" secondo la norma EN 954-1 (ediz. 12/1998)
per quanto riguarda l'insieme centrale e fotocellule di sicurezza.
Ogni volta che viene avviata una manovra vengono controllati i
dispositivi di sicurezza coinvolti, solo se tutto è a posto la manovra
ha inizio.

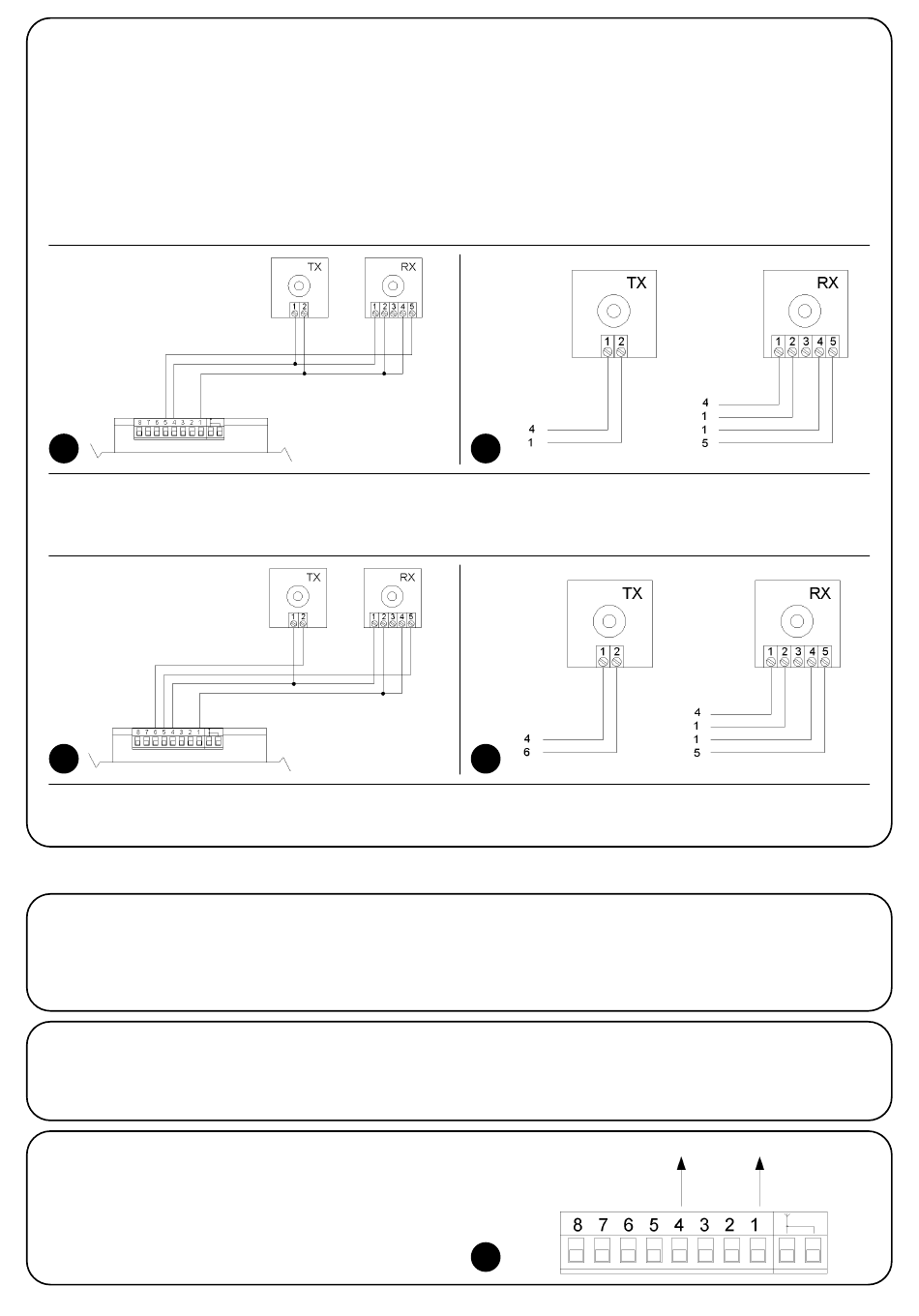

• Collegamento senza funzione "Fototest" (fig. 21 - 22):
Alimentare i ricevitori direttamente dall'uscita servizi della centrale (morsetti 1 - 4).
21
• Collegamento con funzione "Fototest" (fig. 23 - 24):
L'alimentazione dei trasmettitori delle fotocellule non è presa direttamente dall'uscita dei servizi, ma dall' uscita "Fototest" tra i morsetti 6 -
4. La corrente massima utilizzabile sull'uscita "Fototest" è di 100mA.
23
Nel caso in cui si usino 2 coppie di fotocellule che possano interferire tra loro, attivare il sincronismo come descritto nelle istruzioni delle foto-
cellule.
7.4) Funzioni particolari
7.4.1) Funzione "Apri Sempre"
La funzione "Apri sempre" è una proprietà della centrale di controllo
che permette di comandare sempre una manovra di apertura quan-
do il comando di "Passo-Passo" ha una durata superiore a 3 secon-
di; ciò è utile ad esempio per collegare al morsetto PP il contatto di
7.4.2) Funzione "Muovi comunque"
Nel caso in cui qualche dispositivo di sicurezza non dovesse funzio-
nare correttamente o fosse fuori uso, è possibile comunque coman-
dare e muovere il cancello in modalità "Uomo presente".
7.5) Collegamento altri dispositivi
Se vi fosse l'esigenza di alimentare dispositivi esterni ad esempio un
lettore di prossimità per tessere a transponder oppure la luce d'illu-
minazione del selettore a chiave è possibile prelevare l'alimentazione
come indicato in figura 25. La tensione di alimentazione è 24Vac -
30% ÷ +50% con corrente massima disponibile di 100mA.
38
Se invece il test non da esito positivo (fotocellula accecata dal sole,
cavi in corto circuito ecc.) viene individuato il guasto e la manovra
non viene eseguita.
Per aggiungere una coppia di fotocellule collegarle come descritto di
seguito.
22
24
un orologio programmatore per mantenere aperto il cancello per una
certa fascia oraria. Questa proprietà è valida qualunque sia la pro-
grammazione dell'ingresso di PP, vedere parametro "Funzione PP" in
tabella 15.
Per i dettagli vedere il paragrafo "Comando con sicurezze fuori uso"
presente nell'allegato "Istruzioni ed avvertenze destinate all'utilizza-
tore del motoriduttore ROAD".
25
24Vac
