Carter latéral
avec verrou

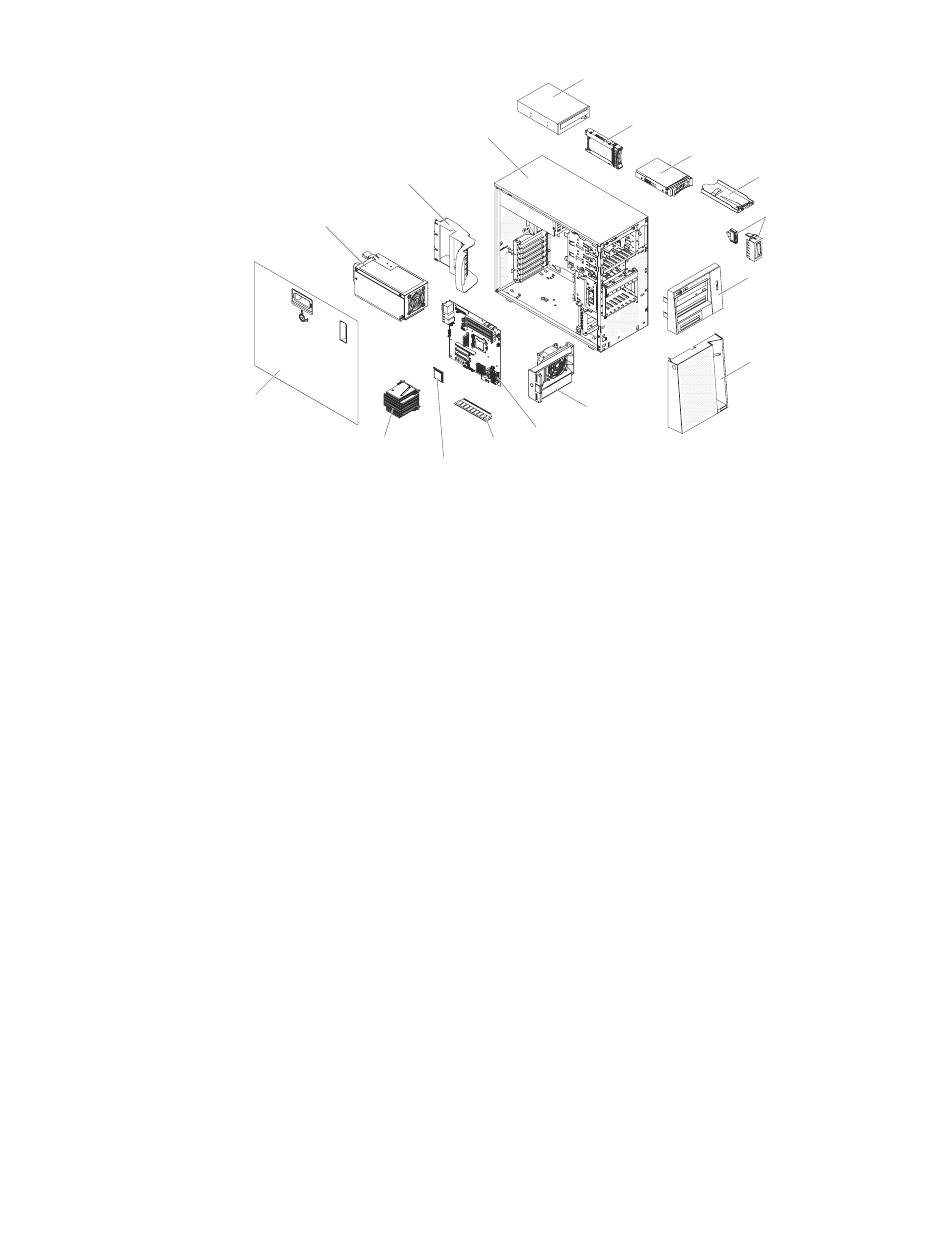

Figure 13. Composants des serveurs 5U dotés de blocs d'alimentations remplaçables à
chaud
La couleur bleue sur un composant indique les points de contact qui permettent de
saisir le composant pour le retirer ou l'installer dans le serveur, actionner un levier,
etc.
La couleur orange sur un composant ou la présence d'une étiquette orange à
proximité ou sur un composant indique que le composant est remplaçable à chaud.
Si le serveur et le système d'exploitation prennent en charge la fonction de
remplacement à chaud, vous pouvez retirer ou installer le composant alors que le
serveur fonctionne. La couleur orange peut également indiquer les points de
contact sur les composants remplaçables à chaud. Si vous devez retirer ou installer
un composant remplaçable à chaud spécifique dans le cadre d'une procédure
quelconque, consultez les instructions appropriées pour savoir comment procéder
avant de retirer ou d'installer le composant.
Connecteurs internes de la carte mère
La présente section contient des informations concernant les connecteurs internes
de la carte mère.
La figure suivante présente les connecteurs internes de la carte mère.
30
System x3100 M5 Type 5457 - Guide d'installation et de maintenance
Châssis 5U
Support de fixation arrière
pour le châssis 5U (adaptateur)
Bloc d'alimentation
(redondant)
Dissipateur
thermique
Microprocesseur
Unité de
DVD-ROM
Unité de disque dur
remplaçable à chaud
(2,5 pouces)
Conduit de
ventilation
d'unité de
disque dur
Carte
Mémoire
mère
Unité de disque dur
remplaçable à chaud
(3,5 pouces)
Assemblage du panneau
d'information opérateur
Assemblage de
connecteurs USB avant
Panneau supérieur
(
)
Panneau (inférieur)
