11. Si vous devez renvoyer le boîtier d'unités, suivez les instructions d'emballage
et utilisez les matériaux que vous avez reçus pour l'emballer.
Pour retirer le boîtier d'unités de disque dur dans les serveurs 5U dotés de blocs
d'alimentation remplaçables à chaud, procédez comme suit. Pour les serveurs 4U
dotés de blocs d'alimentation non remplaçables à chaud, consultez la sous-section
ci-avant.
1. Consultez les informations de sécurité dans «Sécurité», à la page ix et
«Conseils d'installation», à la page 35.
2. Mettez le serveur et tous les périphériques hors tension, puis débranchez tous
les cordons d'alimentation et câbles externes.
3. Déverrouillez et retirez le carter latéral (voir «Retrait du carter latéral», à la
page 38).
4. Retirez le panneau inférieur (voir «Retrait du panneau inférieur», à la page
43).
5. Retirez les unités de disque dur SAS/SATA remplaçables à chaud installées
dans le boîtier d'unités de disque dur (voir «Retrait d'une unité de disque dur
remplaçable à chaud», à la page 237).
6. Couchez délicatement le serveur sur le côté de sorte qu'il repose bien à plat
(carte mère vers le haut).
Avertissement : Veillez à ce que le serveur ne tombe pas.
7. Retirez le conduit de ventilation de l'unité de disque dur (voir «Retrait du
conduit de ventilation d'unité de disque dur», à la page 240).
8. Retirez les câbles de l'unité de disque dur des pattes de câble.
9. Maintenez enfoncée la patte de déverrouillage du boîtier d'unités, puis sortez
le boîtier d'unités en le faisant pivoter jusqu'à ce que la patte de retenue
figurant sur le dessus se mette en place.

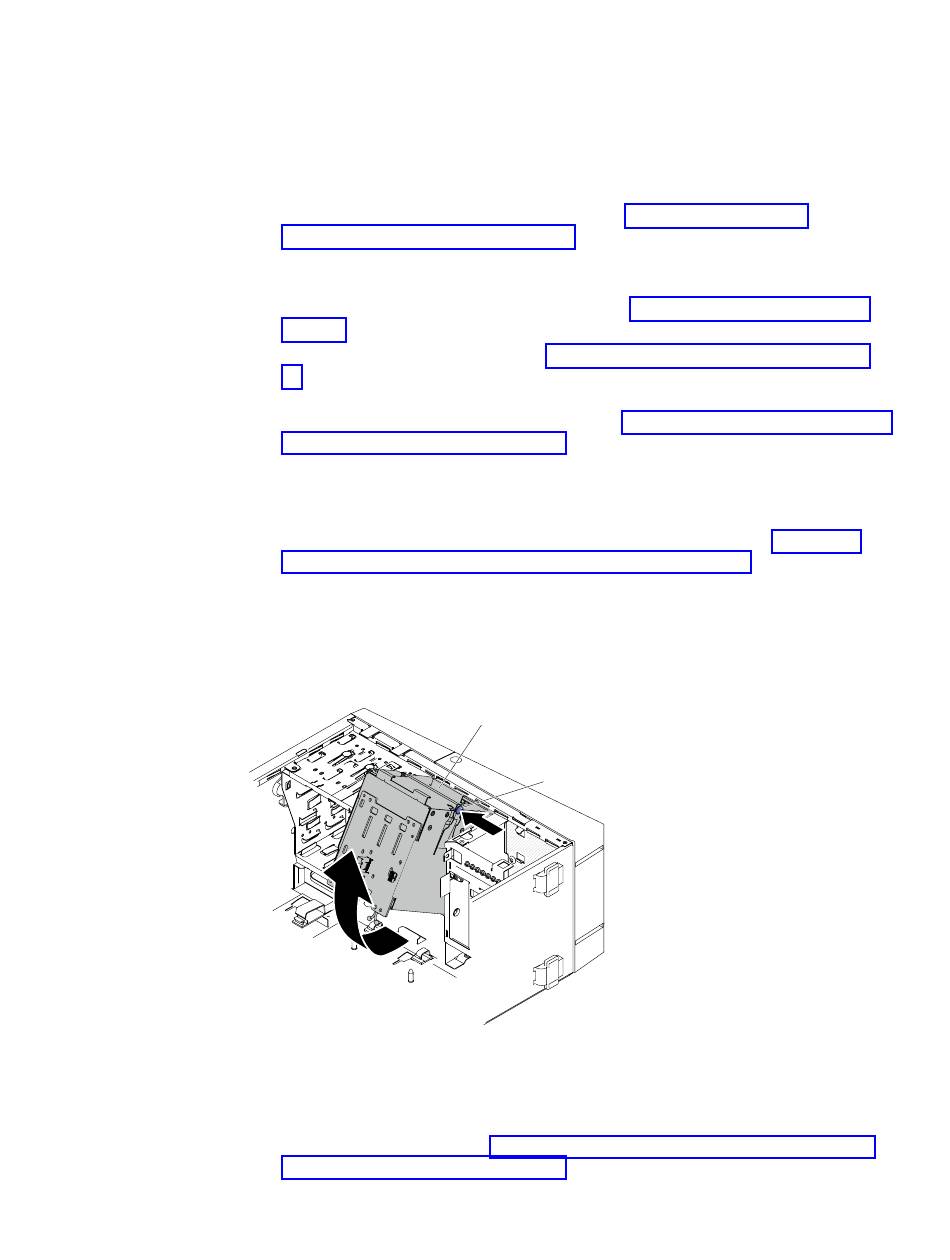

Figure 93. Retrait du boîtier d'unités de disque dur du châssis pour les serveurs 5U dotés de
blocs d'alimentation remplaçables à chaud
10. Déconnectez les cordons d'alimentation et d'interface et les câbles de
configuration du fond de panier d'unité de disque dur (pour plus de détails
concernant les câbles, voir «Retrait du fond de panier d'unité de disque dur
remplaçable à chaud», à la page 260).
Boîtier de l'unité
de disque dur
Patte de
déverrouillage
Chapitre 6. Retrait et remplacement de composants
211
