4. Retirez le panneau latéral (voir «Retrait du carter latéral», à la page 38).
5. Retirez la grille d'aération (voir «Retrait de la grille d'aération», à la page 40).
6. Repérez la batterie sur la carte mère (voir «Connecteurs internes de la carte
7. Retirez la pile :

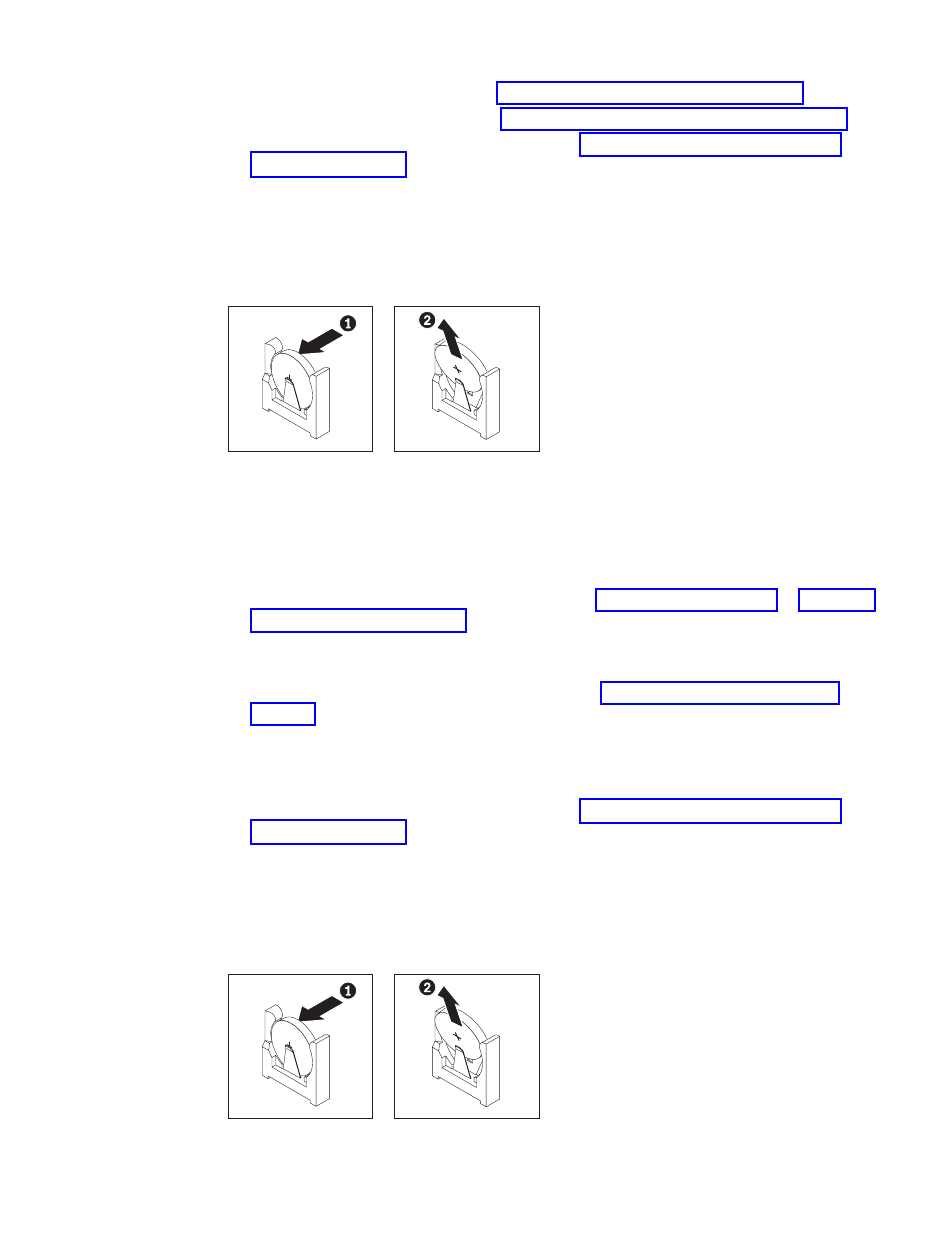

Figure 192. Retrait de la pile du système pour les serveurs 4U dotés de blocs d'alimentation
non remplaçables à chaud
Pour retirer la pile dans les serveurs 5U dotés de blocs d'alimentation remplaçables
à chaud, procédez comme suit. Pour les serveurs 4U dotés de blocs d'alimentation
non remplaçables à chaud, consultez la sous-section ci-avant.
1. Consultez les informations de sécurité dans «Sécurité», à la page ix et «Conseils
2. Mettez le serveur et tous les périphériques hors tension, puis débranchez tous
3. Déverrouillez et retirez le carter latéral (voir «Retrait du carter latéral», à la
4. Couchez délicatement le serveur sur le côté de sorte qu'il repose bien à plat
5. Repérez la batterie sur la carte mère (voir «Connecteurs internes de la carte
6. Retirez la pile :
Figure 193. Retrait de la pile du système pour les serveurs 5U dotés de blocs d'alimentation
remplaçables à chaud
304
System x3100 M5 Type 5457 - Guide d'installation et de maintenance
Avertissement : Veillez à ce que le serveur ne tombe pas.
mère», à la page 30).
a. Inclinez la pile horizontalement hors de son support avec un doigt, et
poussez-la de manière à la dégager.
b. Soulevez et retirez la pile.
d'installation», à la page 35.
les cordons d'alimentation et câbles externes.
page 38).
(carter vers le haut).
Avertissement : Veillez à ce que le serveur ne tombe pas.
mère», à la page 30).
a. Inclinez la pile horizontalement hors de son support avec un doigt, et
poussez-la de manière à la dégager.
b. Soulevez et retirez la pile.
