Pour installer une unité de DVD dans les serveurs 4U dotés de blocs
d'alimentation non remplaçables à chaud, procédez comme ci-après. Pour le
serveur 5U doté de blocs d'alimentation remplaçables à chaud, consultez la
sous-section ci-après.
10. Poussez l'unité dans la baie.

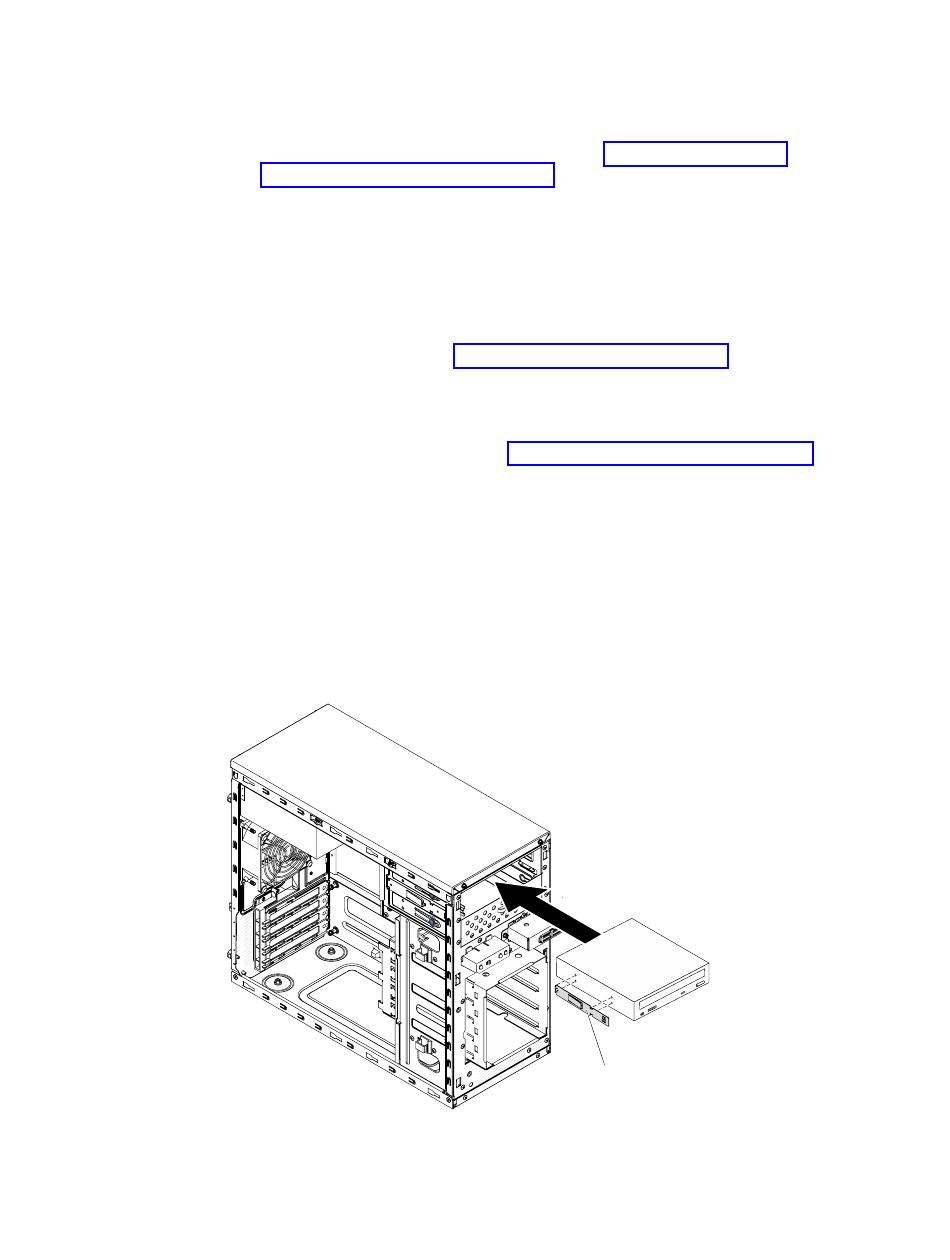

Figure 31. Installation de l'unité de DVD pour les serveurs 4U dotés de blocs d'alimentation
non remplaçables à chaud
11. Couchez délicatement le serveur sur le côté de sorte qu'il repose bien à plat.
54
System x3100 M5 Type 5457 - Guide d'installation et de maintenance
1. Consultez les informations de sécurité dans «Sécurité», à la page ix et
«Conseils d'installation», à la page 35.
2. Suivez les instructions fournies avec l'unité pour positionner les cavaliers ou
les commutateurs éventuels.
Remarque : Il peut s'avérer plus facile d'installer la nouvelle unité à l'avant,
puis de connecter les câbles.
3. Mettez le serveur et tous les périphériques hors tension, puis débranchez tous
les cordons d'alimentation et câbles externes.
4. Retirez le panneau (voir «Retrait du panneau», à la page 41).
5. Couchez délicatement le serveur sur le côté de sorte qu'il repose bien à plat
(carter vers le haut).
Avertissement : Veillez à ce que le serveur ne tombe pas.
6. Retirez le panneau latéral (voir «Retrait du carter latéral», à la page 38).
7. Mettez l'emballage antistatique contenant la nouvelle unité de DVD-ROM
contre une zone métallique non peinte du serveur, puis déballez et posez
l'unité de DVD-ROM sur une surface antistatique.
8. Remettez le serveur en position verticale.
9. Retirez la patte de retenue de l'unité du côté du boîtier d'unités de la baie 1
ou 2. Faites glisser la patte de retenue de l'unité vers l'avant pour la retirer du
boîtier d'unités, puis insérez-la dans les trous de vis situés sur le côté de
l'unité.
Patte de retenue
d'unité
