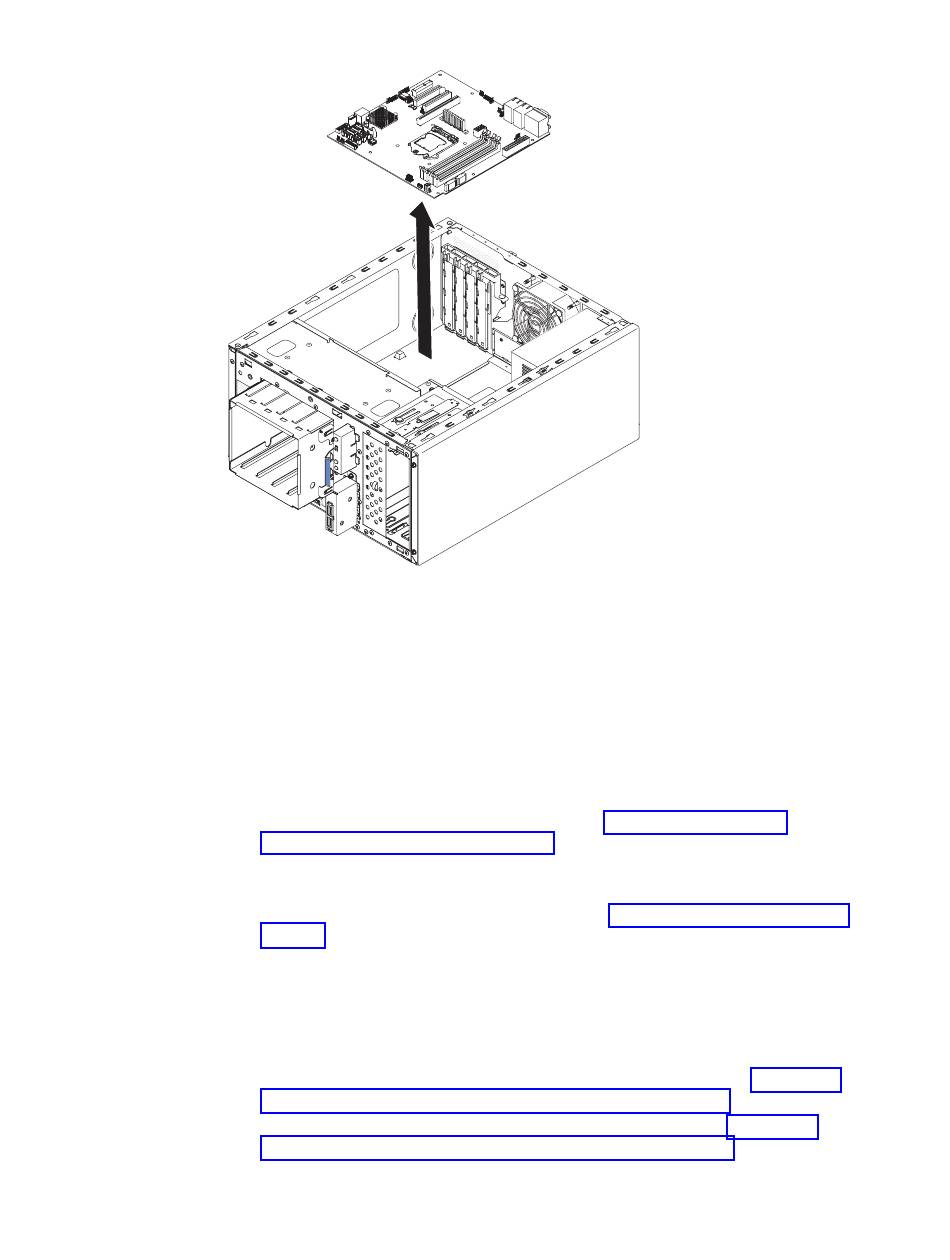

Figure 233. Retrait de la carte mère pour les serveurs 4U dotés de blocs d'alimentation non
remplaçables à chaud
15. Si vous devez renvoyer la carte mère, suivez les instructions d'emballage et
Pour retirer la carte mère dans les serveurs 5U dotés de blocs d'alimentation
remplaçables à chaud, procédez comme suit. Pour les serveurs 4U dotés de blocs
d'alimentation non remplaçables à chaud, consultez la sous-section ci-avant.
340
System x3100 M5 Type 5457 - Guide d'installation et de maintenance
utilisez les matériaux que vous avez reçus pour l'emballer.
Avertissement : Assurez-vous de placer les carters de socket pour les sockets
de microprocesseur sur la carte mère avant de renvoyer l'ancienne carte mère.
1. Consultez les informations de sécurité dans «Sécurité», à la page ix et
«Conseils d'installation», à la page 35.
2. Mettez le serveur et tous les périphériques hors tension, puis débranchez tous
les cordons d'alimentation et câbles externes.
3. Déverrouillez et retirez le carter latéral (voir «Retrait du carter latéral», à la
page 38).
4. Couchez délicatement le serveur sur le côté de sorte qu'il repose bien à plat
(carte mère vers le haut).
Avertissement : Veillez à ce que le serveur ne tombe pas.
5. Mettez la patte de retenue arrière de l'adaptateur en position ouverte
(déverrouillée).
6. Retirez le conduit de ventilation de l'unité de disque dur (voir «Retrait du
conduit de ventilation d'unité de disque dur», à la page 240).
7. Retirez le microprocesseur et le dissipateur thermique (voir «Retrait du
microprocesseur et du dissipateur thermique», à la page 326).
