7. Ouvrez les pattes de retenue et retirez, le cas échéant, les barrettes DIMM
présentes.
Avertissement : Pour ne pas casser les pattes de retenue ou endommager les
connecteurs DIMM, ouvrez et fermez les pattes avec précaution.
8. Mettez l'emballage antistatique contenant la barrette DIMM en contact avec
une zone métallique extérieure non peinte du serveur. Ensuite, déballez la
barrette DIMM.
9. Orientez la barrette DIMM de sorte que ses broches s'alignent correctement
avec le connecteur.
10. Insérez la barrette DIMM dans le connecteur en alignant ses bords avec les
emplacements situés à chaque extrémité du connecteur DIMM.
11. Exercez une pression sur la barrette DIMM en appuyant fermement et
simultanément sur ses deux extrémités. Les pattes de retenue se placent en
position verrouillée une fois la barrette DIMM correctement installée dans le
connecteur.

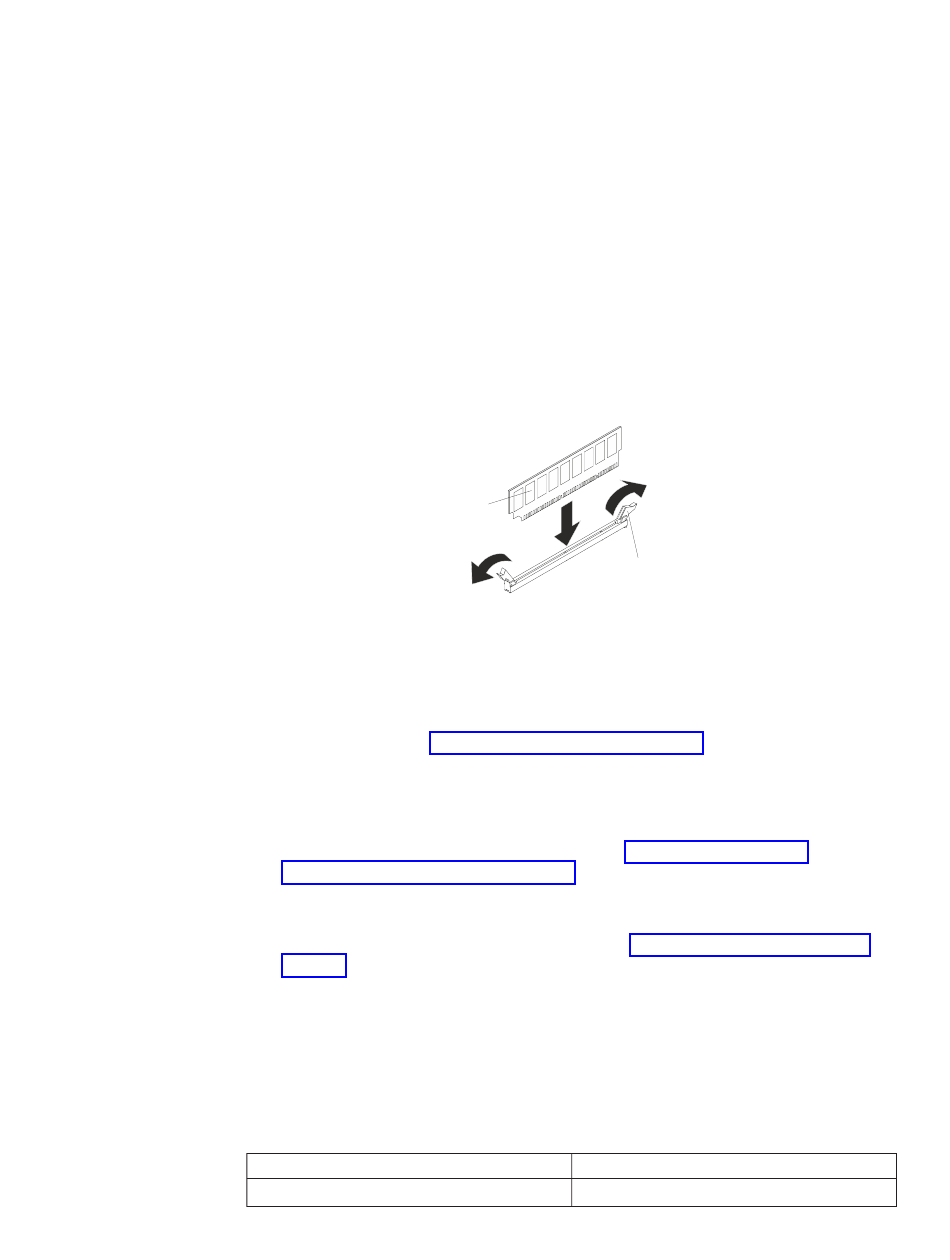

Figure 26. Installation de barrettes DIMM
Remarque : S'il reste un espace entre la barrette DIMM et les pattes de
retenue, cela signifie qu'elle n'est pas installée correctement. Ouvrez les pattes
de retenue, retirez et réinsérez la barrette DIMM.
12. Si vous avez d'autres périphériques à installer, faites-le maintenant. Sinon,
passez à la section «Fin de l'installation», à la page 85.
Pour installer une barrette DIMM dans le serveur 5U doté de blocs d'alimentation
remplaçables à chaud, procédez comme suit. Pour les serveurs 4U dotés de blocs
d'alimentation non remplaçables à chaud, consultez la sous-section ci-avant.
1. Consultez les informations de sécurité dans «Sécurité», à la page ix et
«Conseils d'installation», à la page 35.
2. Mettez le serveur et les périphériques hors tension, puis déconnectez les
cordons d'alimentation et tous les câbles externes.
3. Déverrouillez et retirez le carter latéral (voir «Retrait du carter latéral», à la
page 38).
4. Couchez délicatement le serveur sur le côté de sorte qu'il repose bien à plat
(carte mère vers le haut).
Avertissement : Veillez à ce que le serveur ne tombe pas.
5. Repérez les connecteurs DIMM sur la carte mère. Déterminez les connecteurs
dans lesquels vous allez installer les barrettes DIMM. Installez les barrettes
DIMM selon l'ordre indiqué dans le tableau suivant.
Tableau 7. Séquence d'installation des barrettes DIMM
Nombre de barrettes DIMM
Première paire de barrettes DIMM
Barrette DIMM
Ordre d'installation des connecteurs
1, 3
Chapitre 2. Installation des périphériques en option
Support de retenue
49
