Avertissement : Lorsque vous insérez les connecteurs d'entrée-sortie externes
de la carte mère dans leurs trous respectifs sur le châssis, vérifiez que les
ressorts EMC ne sont pas insérés dans les trous. L'insertion des ressorts EMC
dans les trous du châssis peut endommager les ressorts EMC.

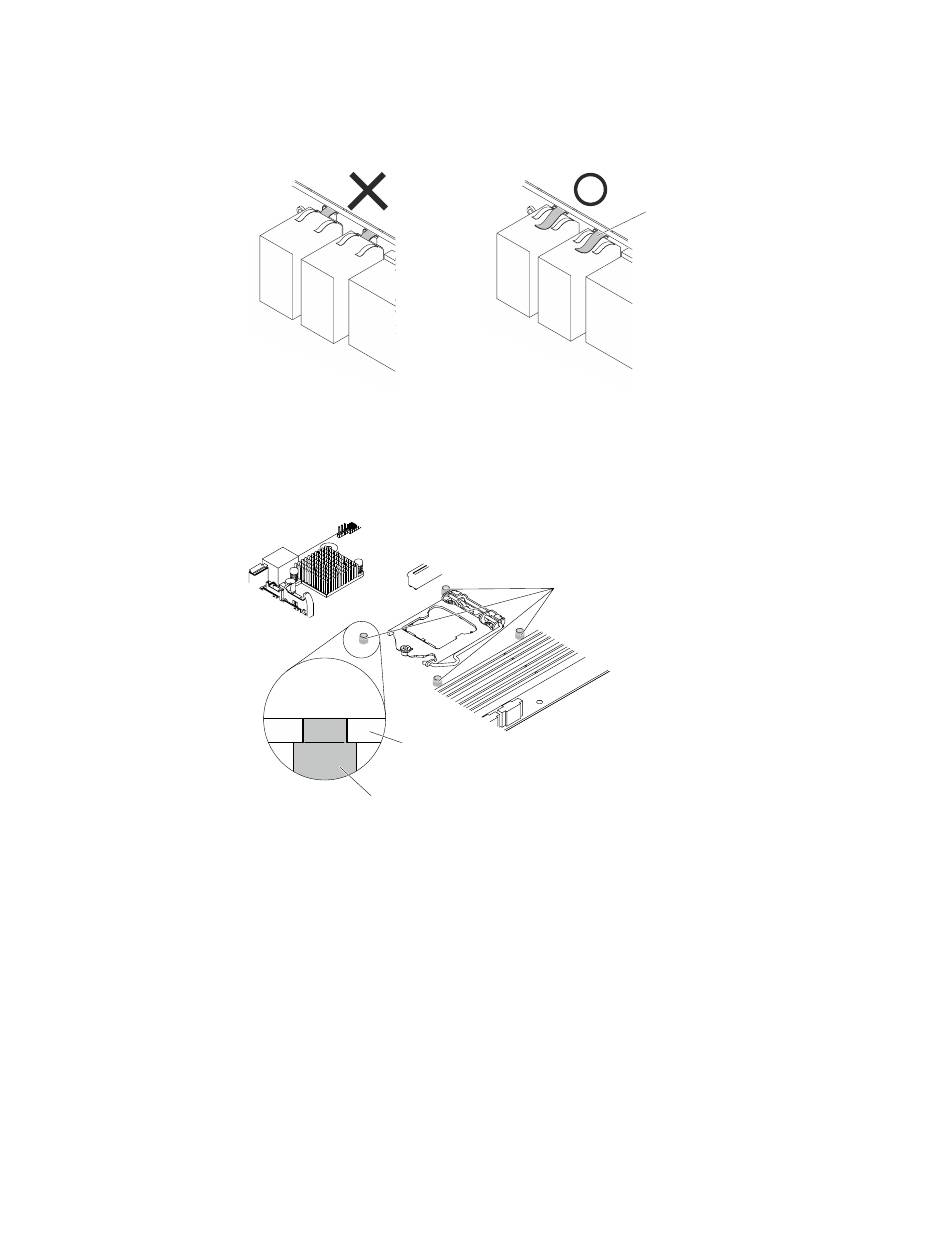

Figure 241. Comment insérer correctement les ressorts EMC ?
6. Alignez les trous (sept au total) de la carte mère avec leurs vis de butée
respectives sur le châssis.
Carte mère
Vis de butée
Figure 242. Alignement de la carte mère avec les vis de butée respectives sur le châssis
pour les serveurs 4U dotés de blocs d'alimentation non remplaçables à chaud
7. Installez les sept vis qui maintiennent la carte mère au châssis.
Ressort EMC
Vis de butée
Chapitre 6. Retrait et remplacement de composants
347
