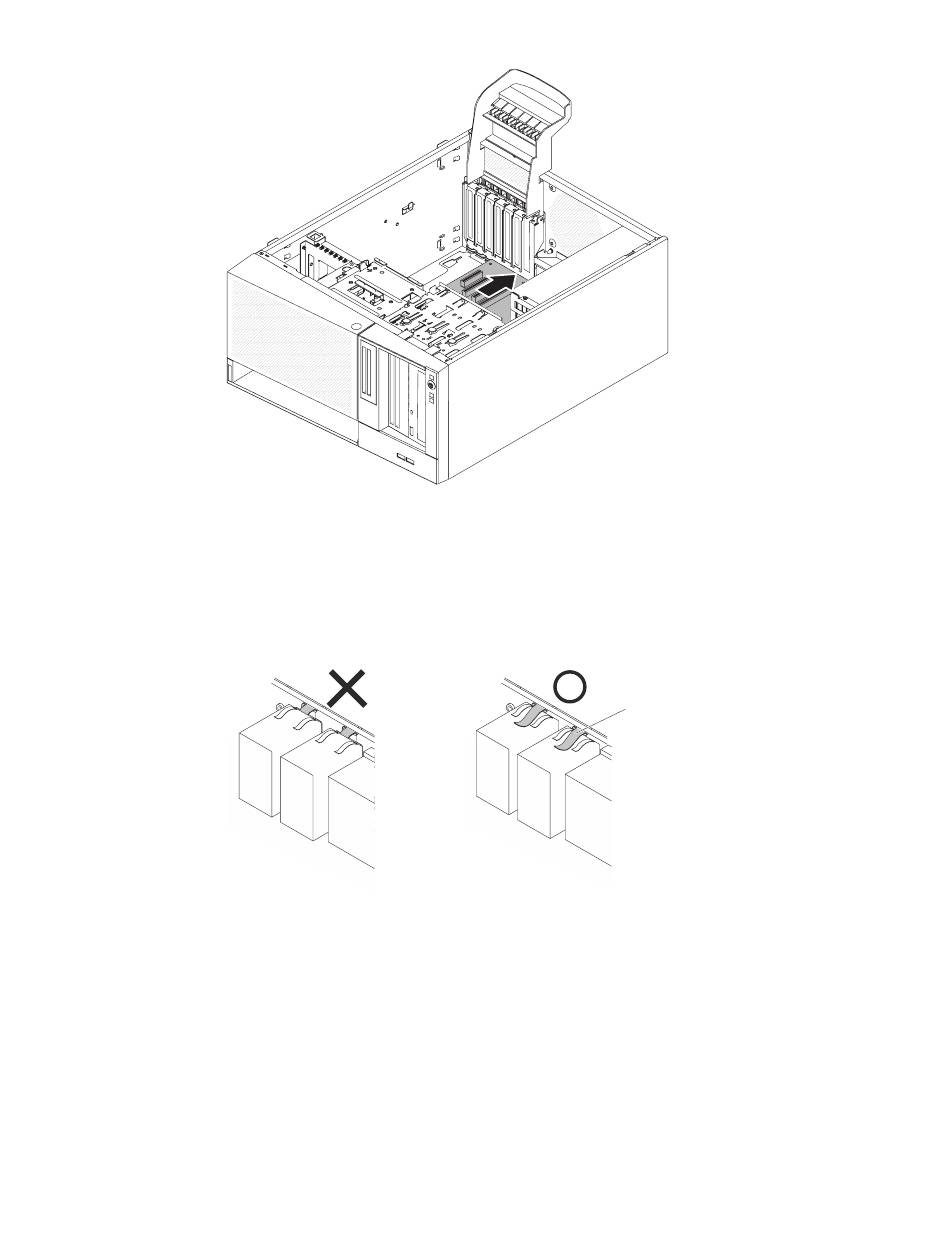

Figure 245. Insertion des connecteurs externes d'entrée-sortie dans le châssis pour les
serveurs 5U dotés de blocs d'alimentation remplaçables à chaud
Figure 246. Comment insérer correctement les ressorts EMC ?
350
System x3100 M5 Type 5457 - Guide d'installation et de maintenance
Avertissement : Lorsque vous insérez les connecteurs d'entrée-sortie externes
de la carte mère dans leurs trous respectifs sur le châssis, vérifiez que les
ressorts EMC ne sont pas insérés dans les trous. L'insertion des ressorts EMC
dans les trous du châssis peut endommager les ressorts EMC.
5. Alignez les trous (sept au total) de la carte mère avec leurs vis de butée
respectives sur le châssis.
Ressort EMC
