Conduit de ventilation
d'unité de disque dur

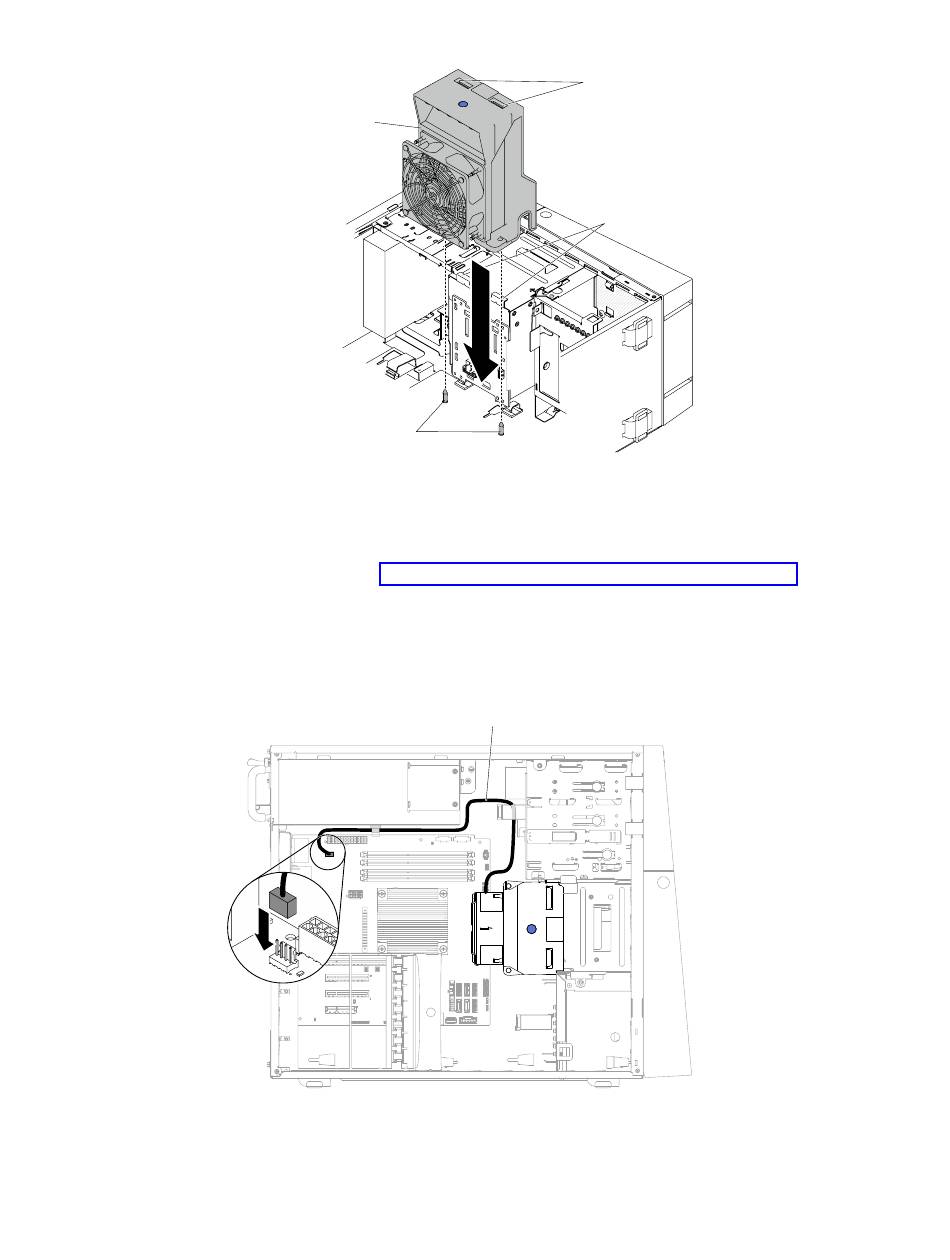

Figure 128. Installation du conduit de ventilation de l'unité de disque dur 3,5 pouces pour les
serveurs 5U dotés de blocs d'alimentation remplaçables à chaud
3. Connectez le câble du conduit de ventilation de l'unité de disque dur à la carte
Figure 129. Installation du câble du conduit de ventilation de l'unité de disque dur 2,5 pouces
pour les serveurs 5U dotés de blocs d'alimentation remplaçables à chaud
244
System x3100 M5 Type 5457 - Guide d'installation et de maintenance
Broches de
guidage
mère (pour connaître l'emplacement du connecteur de l'assemblage du
ventilateur, voir «Connecteurs internes de la carte mère», à la page 30).
Avertissement : Pensez à insérer le câble du conduit de ventilation de l'unité
de disque dur dans les pattes de retenue appropriées.
L'illustration suivante s'applique aux serveurs 5U dotés d'unités de disque dur
remplaçables à chaud de 2,5 pouces.
Cordon d'alimentation du ventilateur
L'illustration suivante s'applique aux serveurs 5U dotés d'unités de disque dur
remplaçables à chaud de 3,5 pouces.
Trous pour
les pattes
Pattes
