4. Branchez le câble du ventilateur à la carte mère. Pour connaître l'emplacement
5. Installez les adaptateurs que vous avez retirés (voir «Remplacement d'un
6. Installez la grille d'aération (voir «Remplacement de la grille d'aération», à la
7. Installez le carter latéral (voir «Réinstallation du carter latéral», à la page 198).
8. Remettez le serveur en position verticale.
9. Rebranchez les câbles externes et les cordons d'alimentation, puis mettez le
Retrait du kit de ventilation de solution thermique
Les informations suivantes vous indiquent comment retirer le kit de ventilation de
solution thermique
Pour retirer le kit de ventilation de solution thermique dans les serveurs 4U dotés
de blocs d'alimentation non remplaçables à chaud, procédez comme suit. Pour les
serveurs 5U dotés de blocs d'alimentation remplaçables à chaud, consultez la
sous-section ci-après.
1. Consultez les informations de sécurité dans «Sécurité», à la page ix et «Conseils
2. Mettez le serveur et tous les périphériques hors tension, puis débranchez tous
3. Couchez délicatement le serveur sur le côté de sorte qu'il repose bien à plat
4. Retirez le panneau latéral (voir «Retrait du carter latéral», à la page 38).
5. Retirez la grille d'aération (voir «Retrait de la grille d'aération», à la page 40).
6. Retirez le kit de ventilation de solution thermique :

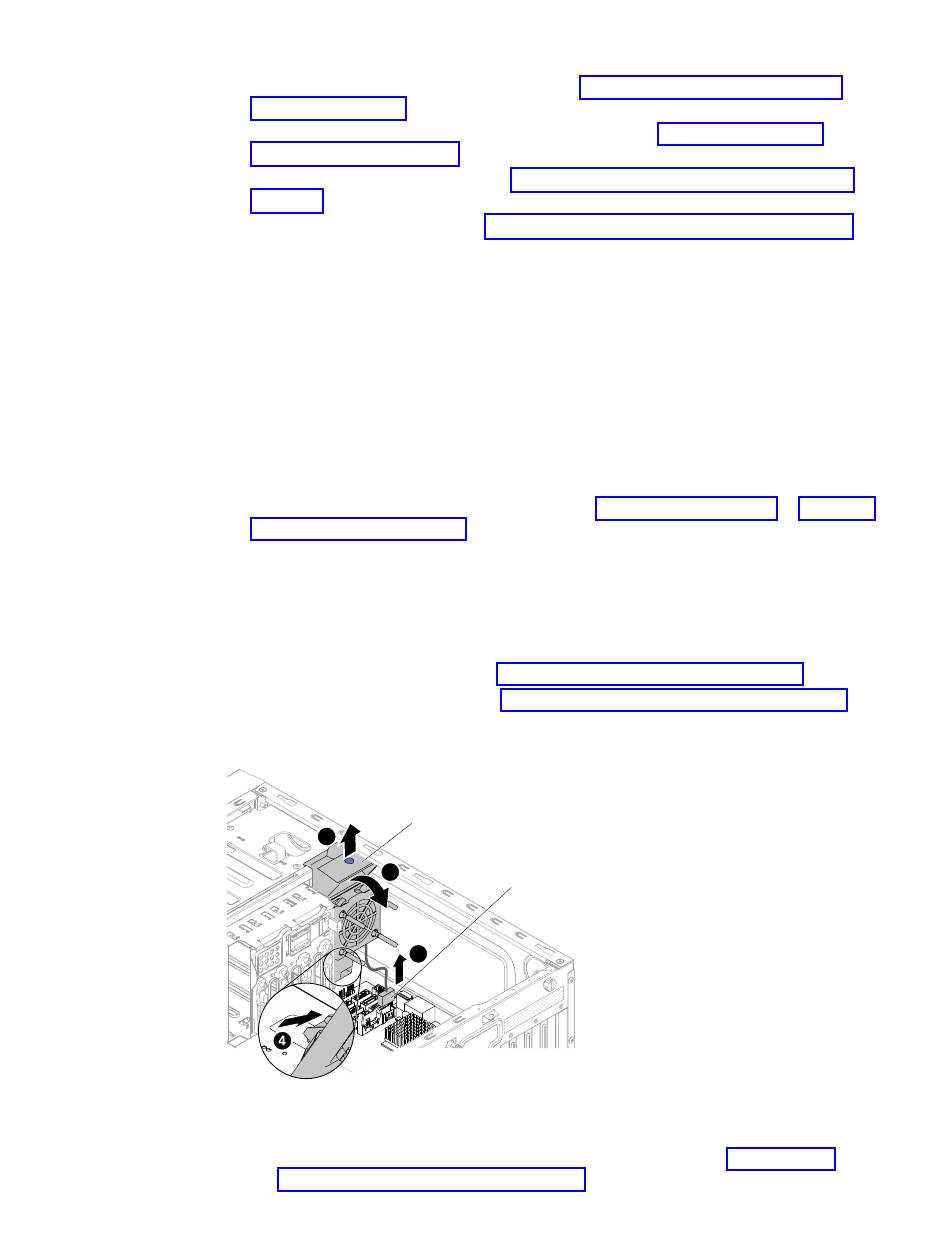

Figure 199. Retrait du kit de ventilation de solution thermique pour les serveurs 4U dotés de
blocs d'alimentation non remplaçables à chaud
310
System x3100 M5 Type 5457 - Guide d'installation et de maintenance
du connecteur du ventilateur arrière, voir «Connecteurs internes de la carte
mère», à la page 30.
adaptateur», à la page 292).
page 201).
serveur et les périphériques sous tension.
d'installation», à la page 35.
les cordons d'alimentation et câbles externes.
(carter vers le haut).
Avertissement : Veillez à ce que le serveur ne tombe pas.
Kit de ventilation
de solution thermique
2
3
1
a. Débranchez le câble du ventilateur de la carte mère (voir «Connecteurs
internes de la carte mère», à la page 30).
Connecteur d'alimentation
du deuxième ventilateur
