1

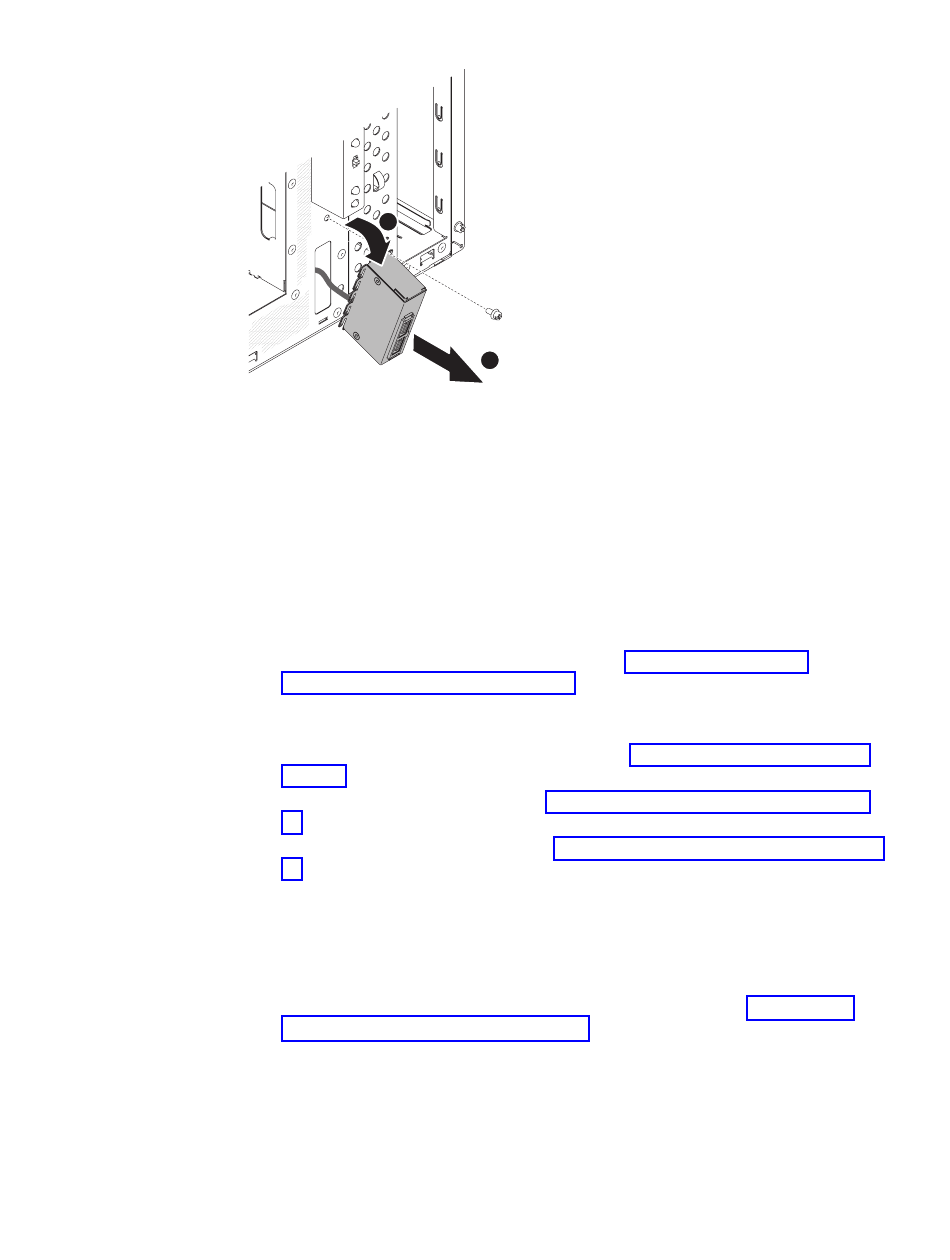

Figure 164. Retrait de l'assemblage de connecteurs USB avant pour les serveurs 4U dotés
de blocs d'alimentation non remplaçables à chaud
10. Sortez délicatement le câble USB avant par l'ouverture du châssis.
11. Si vous devez renvoyer l'assemblage de connecteurs USB avant, suivez les
instructions d'emballage et utilisez les matériaux que vous avez reçus pour
l'emballer.
Pour retirer l'assemblage de connecteurs USB avant pour les serveurs 5U dotés de
blocs d'alimentation remplaçables à chaud, procédez comme suit. Pour les serveurs
4U dotés de blocs d'alimentation non remplaçables à chaud, consultez la
sous-section ci-avant.
1. Consultez les informations de sécurité dans «Sécurité», à la page ix et
«Conseils d'installation», à la page 35.
2. Mettez le serveur et tous les périphériques hors tension, puis débranchez tous
les cordons d'alimentation et câbles externes.
3. Déverrouillez et retirez le carter latéral (voir «Retrait du carter latéral», à la
page 38).
4. Retirez le panneau inférieur (voir «Retrait du panneau inférieur», à la page
43).
5. Retirez le panneau supérieur (voir «Retrait du panneau supérieur», à la page
44).
6. Couchez délicatement le serveur sur le côté de sorte qu'il repose bien à plat
(carte mère vers le haut).
Avertissement : Veillez à ce que le serveur ne tombe pas.
7. Débranchez le câble USB avant de la carte mère en appuyant sur le taquet en
notant au préalable son emplacement (pour connaître l'emplacement du
connecteur de l'assemblage de connecteurs USB avant, voir «Connecteurs
internes de la carte mère», à la page 30).
Remarque : Nous vous conseillons de déconnecter les câbles SATA si l'un
d'entre eux entrave le processus.
2
Chapitre 6. Retrait et remplacement de composants
273
