Composants du serveur

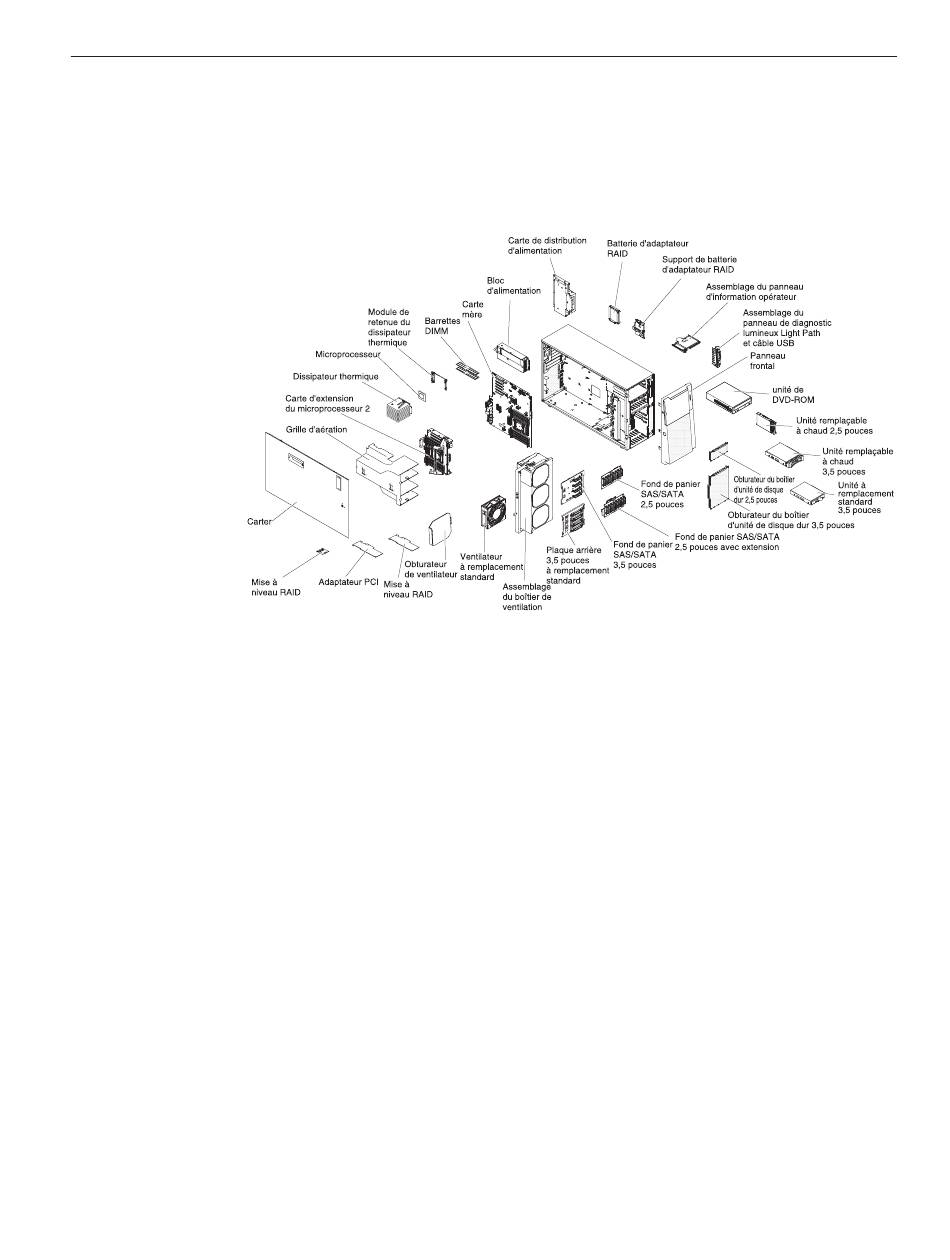

La figure ci-après présente les principaux composants du serveur.
Il se peut que les figures contenues dans le présent document ne correspondent
pas exactement à votre configuration matérielle.
Figure 8. Composants du serveur
Connecteurs internes de la carte mère
La figure suivante affiche les connecteurs internes de la carte mère et de la carte
d'extension du microprocesseur 2.
La figure suivante présente les connecteurs internes sur la carte mère.
