Boutons de commande, voyants et mise sous/hors tension du serveur

La présente section identifie les boutons de commande et les voyants, et explique
comment mettre le serveur sous et hors tension.
Pour connaître les emplacements des autres voyants sur la carte mère, voir
«Voyants et boutons de commande de la carte mère», à la page 33.

Vue avant

La figure qui suit présente les boutons de commande, les voyants LED et les
connecteurs qui se trouvent sur la face avant du serveur.

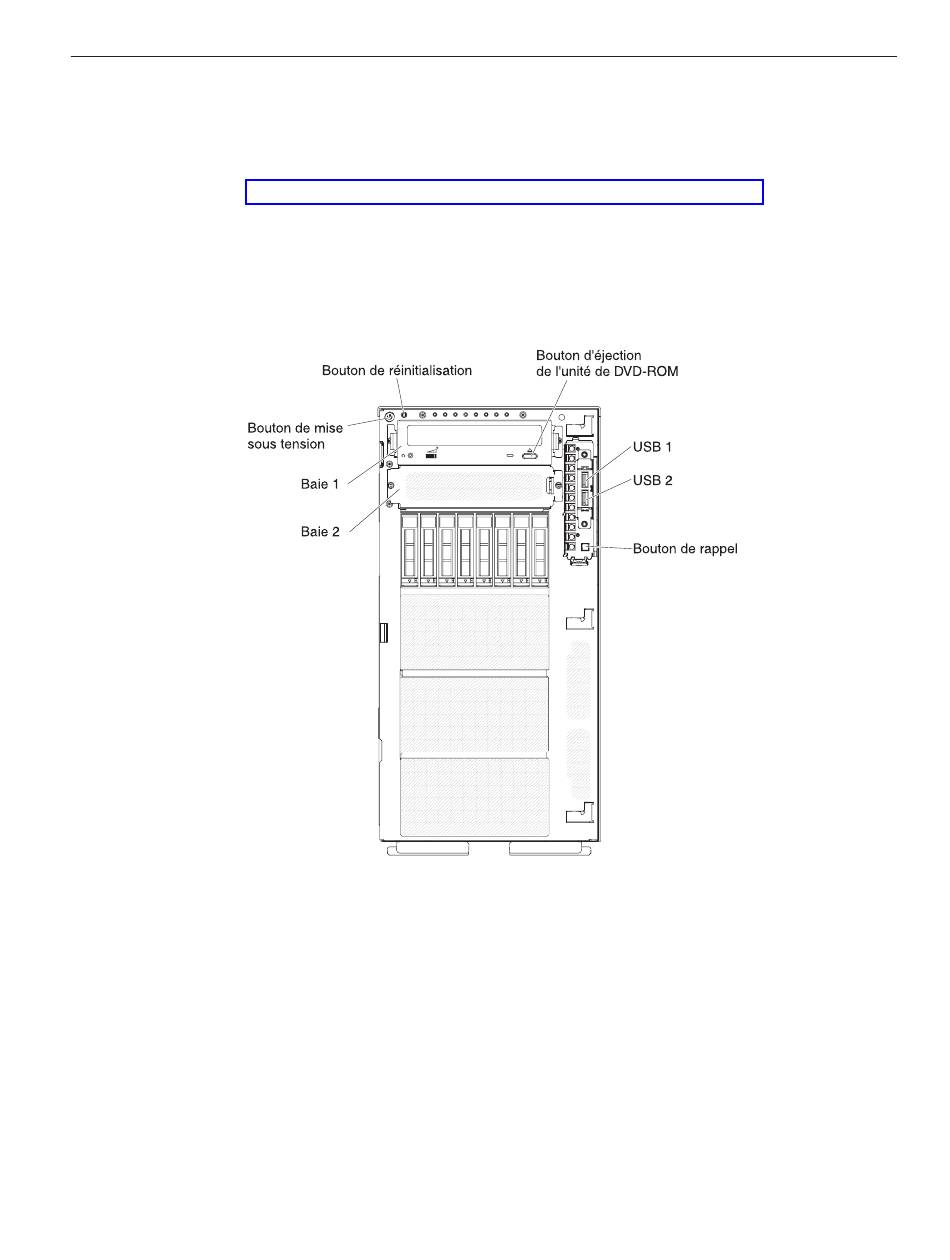

Figure 3. Vue de face du serveur
Remarque : Les baies d'unité ne sont pas visibles, car le panneau frontal n'est pas
illustré sur la figure.
v Bouton marche/arrêt :
v DEL d'activité de l'unité de disque dur :
v DEL d'état de l'unité de disque dur :
Appuyez sur ce bouton pour mettre le serveur sous/hors tension manuellement.
Ce voyant figure sur les unités de disque dur SATA ou SAS remplaçables à
chaud. Chaque unité de disque dur remplaçable à chaud comprend un voyant
d'activité, qui clignote lorsque l'unité est sollicitée.
Ce voyant figure sur les unités de disque dur SATA ou SAS remplaçables à
chaud. Ce voyant s'allume lorsque l'unité est en panne. Si un contrôleur IBM
ServeRAID en option est installé et que le voyant clignote lentement (un
