Retrait du fond de panier de l'unité de disque dur 3,5 pouces
Les informations suivantes vous indiquent comment retirer le fond de panier
d'unité du disque dur 3,5 pouces.
Avant de commencer
Lisez les informations de sécurité contenues dans «Sécurité», à la page xi et
«Conseils d'installation», à la page 36.
Si vous remplacez un composant serveur sur le serveur, mettez ce-dernier et les
périphériques hors tension, débranchez les cordons d'alimentation et tous les câbles
externes.
Pourquoi et quand exécuter cette tâche
Pour retirer le fond de panier du disque dur 3,5 pouces, procédez comme suit.
Procédure
1. Déverrouillez et retirez le carter latéral gauche (voir «Retrait du carter latéral
gauche», à la page 41).

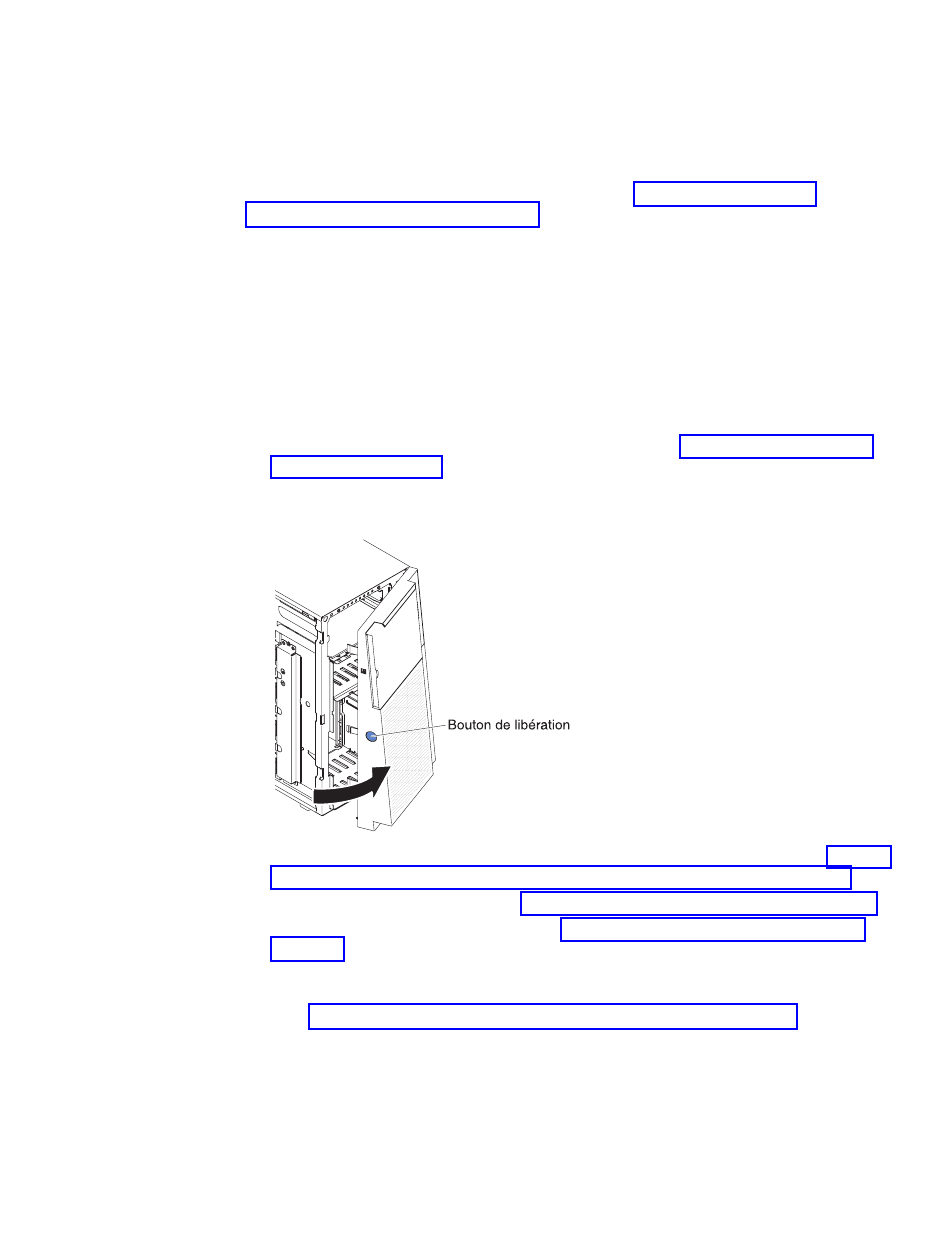

2. Ouvrez le panneau frontal en appuyant sur le bouton du rebord gauche, puis
faites pivoter le côté gauche.
3. Retirez les unités de disque dur 3,5 pouces remplaçables à chaud (voir «Retrait
d'une unité de disque dur 3,5 pouces remplaçable à chaud», à la page 225).
4. Retirez la grille d'aération (voir «Retrait de la grille d'aération», à la page 210).
5. Retirez le boîtier de ventilation (voir «Retrait du boîtier de ventilation», à la
page 308).
6. Relevez l'emplacement des câbles d'alimentation de signal et de configuration
sur le fond de panier des unités de disque dur 3,5 pouces. Puis, débranchez-les
(voir«Cheminement du câble interne et connecteurs», à la page 349).
7. Retirez les vis du fond de panier.
8. Faites pivoter le fond de panier dans le sens opposé au bas du boîtier d'unités,
jusqu'à ce que les broches de guidage se dégagent du fond de panier.
