Options et accessoires

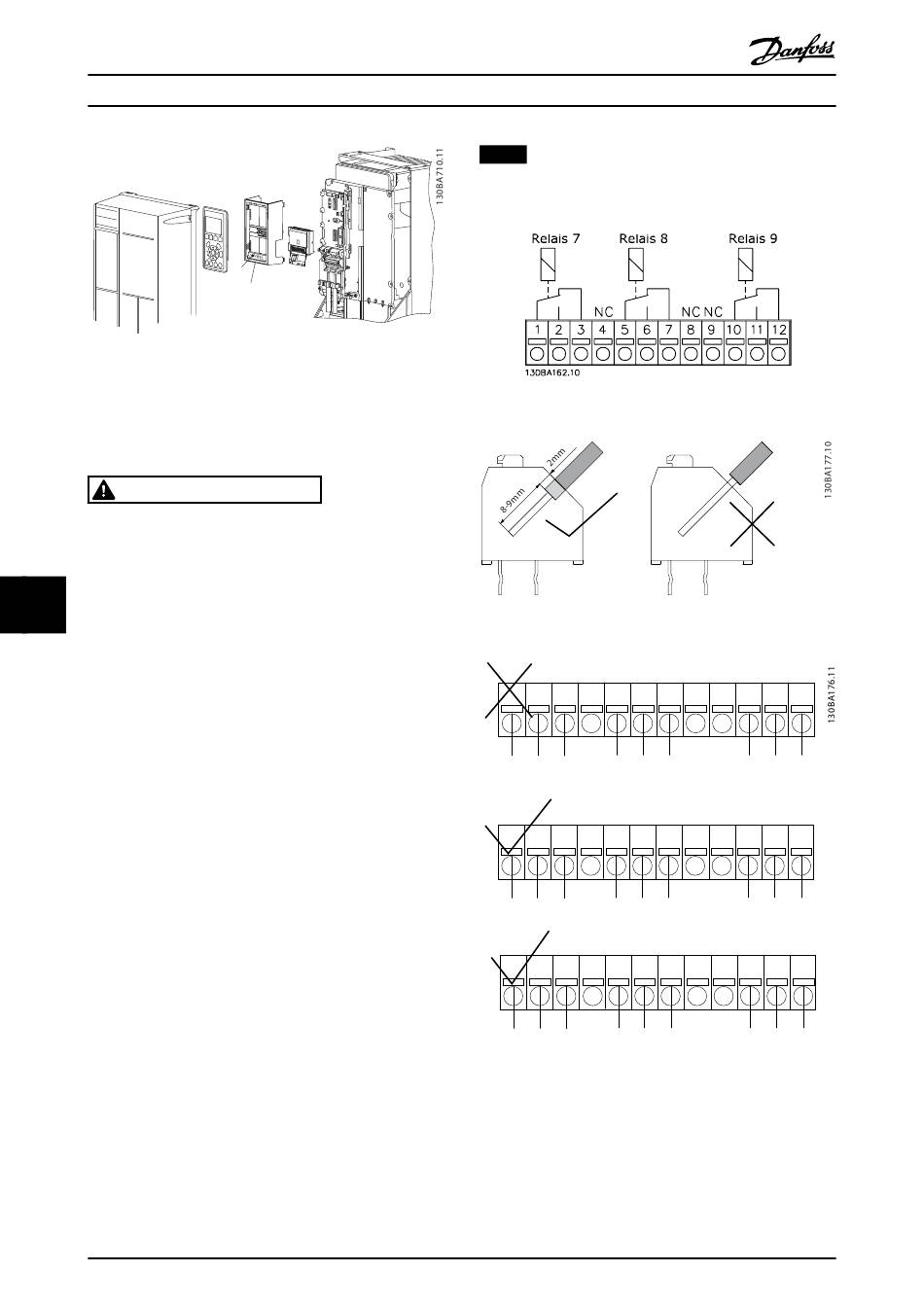

Illustration 9.10 A5, B1-B4 et C1-C4
1)
IMPORTANT ! L'étiquette DOIT être placée sur le châssis
du LCP, comme indiqué à l'Illustration 9.10 afin de satisfaire
à l'homologation UL.
AVERTISSEMENT
Avertissement alimentation double. Ne pas mélanger les
systèmes 24/48 V et les systèmes haute tension.
Pour ajouter l'option MCB 105, procéder aux étapes
9
9
suivantes :
•
L'alimentation du variateur de fréquence doit être
débranchée. Pour les temps de décharge, se
reporter aux instructions fournies avec cette
option.
•
L'alimentation des connexions sous tension sur
les bornes de relais doit être coupée. Voir
Illustration 9.11.
•
Retirer le LCP, la protection borniers et la fixation
du LCP du variateur de fréquence.
•
Installer l'option MCB 105 dans l'emplacement B.
•
Brancher les câbles de commande et les fixer à
l'aide des bandes fournies.
•
Veiller à ce que la longueur de fil attachée soit
correcte. Voir Illustration 9.12.
•
Ne pas mélanger éléments sous tension (haute
tension) et signaux de commande (PELV). Voir
Illustration 9.13.
•
Installer la fixation du LCP et la protection
borniers correspondantes.
•
Remettre le LCP en place.
•
Remettre le variateur de fréquence sous tension.
•
Sélectionner les fonctions de relais aux par.
5-40 Fonction relais [6-8], 5-41 Relais, retard ON
[6-8] et 5-42 Relais , retard OFF [6-8].
244
Manuel de configuration du VLT
DC-
DC+
6
5
1
2
2
MG34S204 - Rév. 2013-11-29
®
AutomationDrive FC 300 90-1200 kW
AVIS!
La zone [6] est le relais 7, la zone [7] est le relais 8 et la
zone [8] est le relais 9
Illustration 9.11 Déconnecter les bornes des relais.
Illustration 9.12 Longueur adéquate de fil dénudé
1
1
2
3
4
5
6
2
2
1
1
2
3
4
5
6
3
3
1
1
2
3
4
5
6
2
2
Illustration 9.13 Méthode correcte d'installation des éléments
sous tension et des signaux de commande
1
1
7
8
9
10
11
12
3
1
1
7
8
9
10
11
12
3
1
1
7
8
9
10
11
12
2
