Installation mécanique
381
[15.0]
159
[6.3]
1617
1447
[63.7]
[57.0]
909
[35.8]

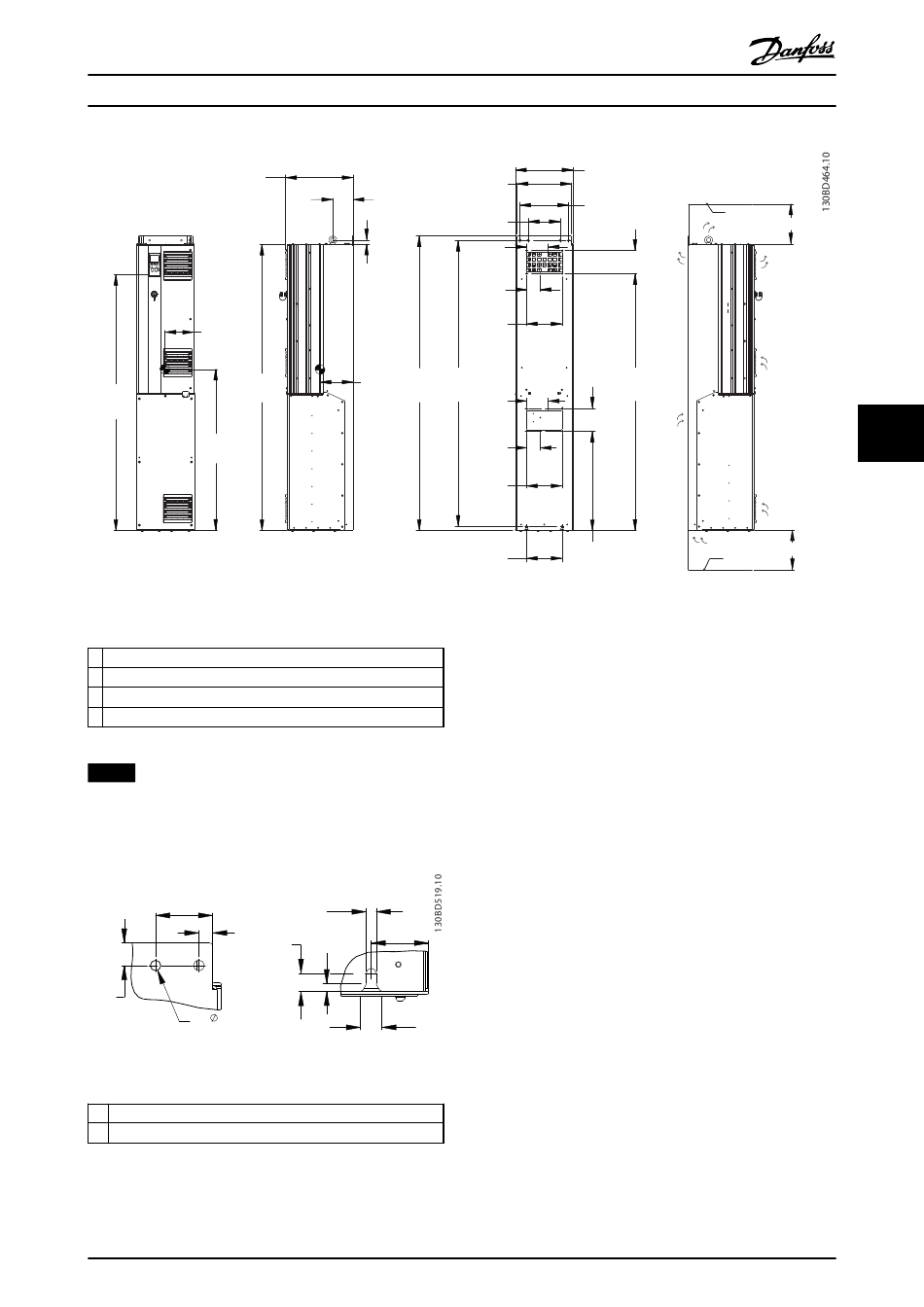

Illustration 6.17 Encombrement, D6h
1 Plafond
2 Espace libre minimum pour sortie d'air 225 mm [8,9 po]
3 Espace libre minimum pour entrée d'air 225 mm [8,9 po]
4 Sol
Tableau 6.11 Légende de l'Illustration 6.17
AVIS!
En cas d'utilisation d'un kit pour diriger l'air du radiateur
vers l'évent extérieur à l'arrière du variateur de
fréquence, l'espace requis au plafond est de 100 mm.
1
63
[2.5]
15
[0.6]
25
[1.0]
11
4X
[0.4]
Illustration 6.18 Détail des dimensions, D6h
1 Détail du trou de fixation supérieur
2 Détail de la fente de montage inférieure
Tableau 6.12 Légende de l'Illustration 6.18
Manuel de configuration du VLT
115
[4.5]
23
[0.9]
181
1663
[7.1]
[65.5]
2
11
[0.4]
63.5
9
[3]
20
[0.3]
[0.8]
24
[0.9]
