Installation mécanique
6.2.4 Emplacements des bornes - châssis de taille E
Emplacements des bornes - châssis de taille E1
Tenir compte de la position suivante des bornes lors de la conception de l'accès aux câbles.
Les dimensions sont stipulées en mm [pouce].
AVIS!
Les câbles de puissance sont lourds et difficiles à plier. Considérer la position optimale du variateur de fréquence pour
garantir une installation facile des câbles. Chaque borne permet d'utiliser jusqu'à 4 câbles avec des serre-câbles ou une
borne tubulaire standard. La terre est connectée à un point de terminaison adapté du variateur de fréquence.
104[4.1]
35[1.4]
10[0.4]
0[0.0]

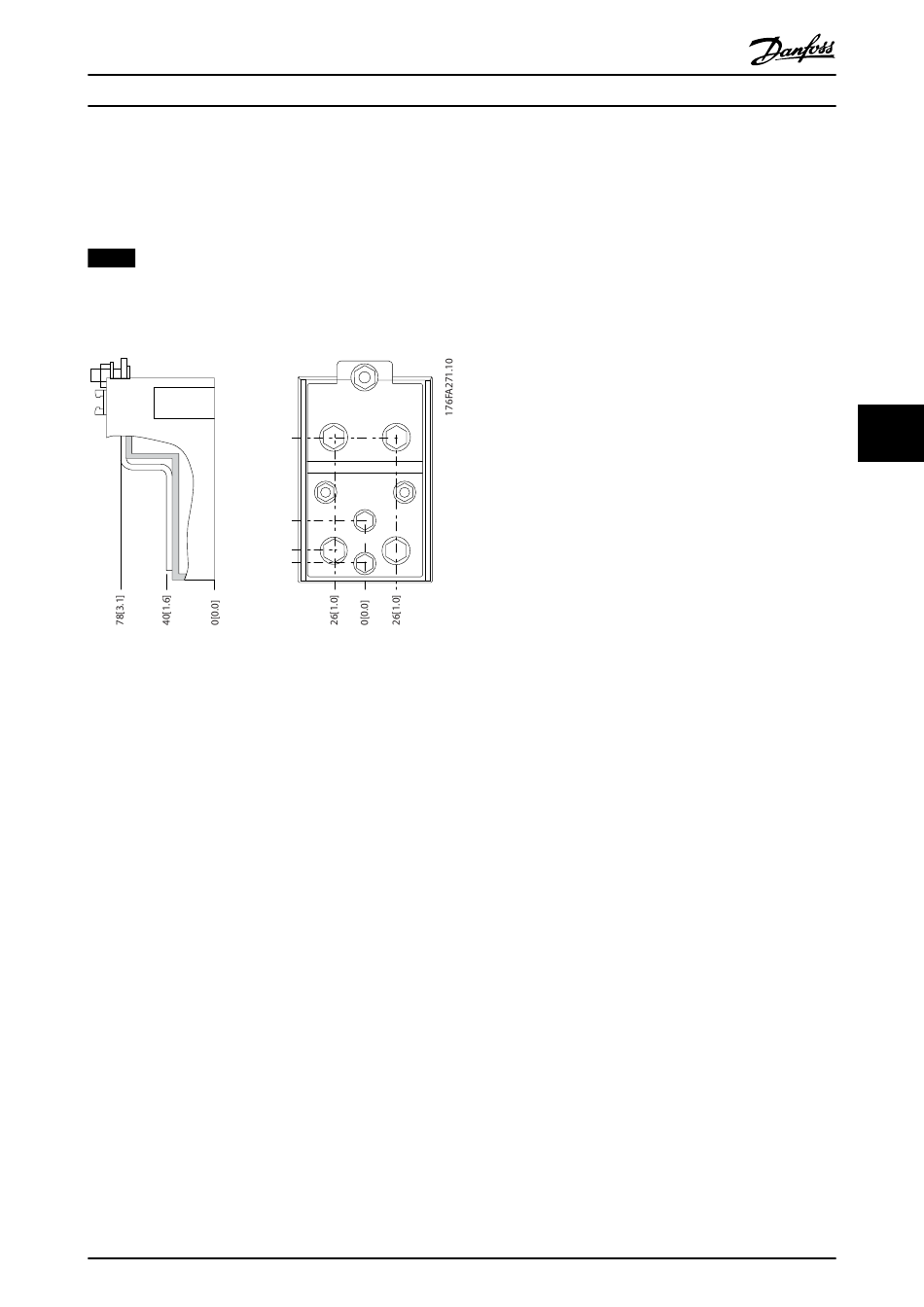

Illustration 6.60 Détail de borne
Manuel de configuration du VLT
MG34S204 - Rév. 2013-11-29
®
AutomationDrive FC 300 90-1200 kW
6
6
141
