Montage, installatie, ombouw en upgrade
6.3.4

Elektrische installatie

Personeel:
Voor de kabelaansluiting van de impulsbesturing, is er bij de pomp een
M 12 x 1,5 schroefverbinding geleverd.
De netwerkkabel is af fabriek reeds gemonteerd.

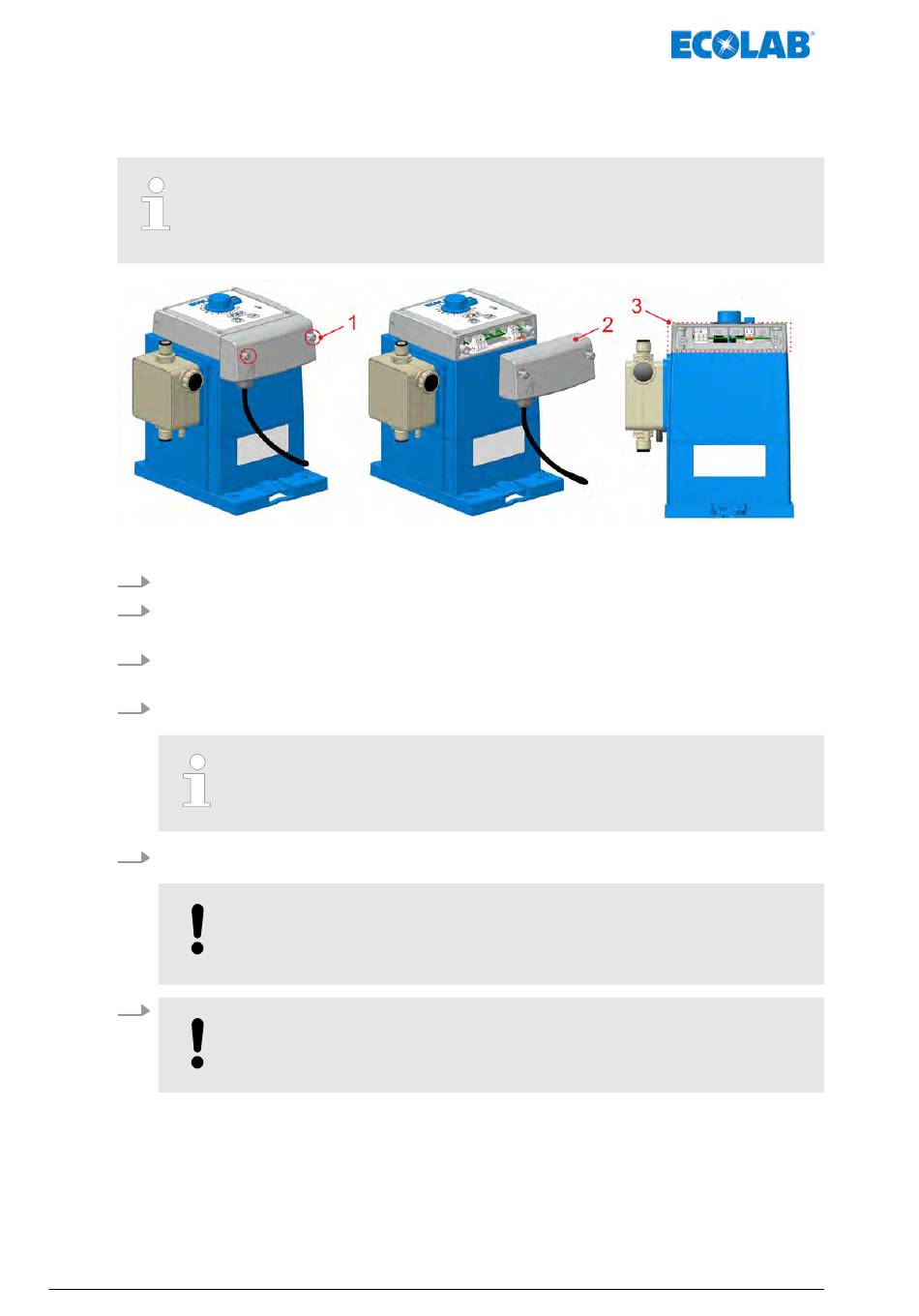

Afb. 14: Elektrische installatie „EcoPro"
1. Beide behuizingsschroeven losdraaien. Deze zijn tegen uitvallen beveiligd.
2. Frontdeksel afnemen.
ð De printplaat met de elektrische aansluiting is bloot gelegd.
3. Voor de aansluiting van een extern vrijgavesignaal de aansluitleidingen door de
kabelschroefverbinding schuiven.
4. Elektrische installatie voor het externe vrijgavesignaal uitvoeren:
Ä Hoofdstuk 6.3.4.1 „Klembezetting - Extern vrijgavesignaal" op pagina 43.
5. Na het beëindigen van de elektrische installatie het deksel weer op de behuizing
plaatsen.
6.
417102264 Rev. 5-01.2019
n Elektromonteur
Toegestane kabel-buitendiameter voor aansluiting van de IN/uitgangen:
AD Ø = 5,1-5,7 mm (pos. 2-5).
Toegestane kabels: LIYY 4x0,5; LIYY 5x0,34; LYCY 2x0,34; Ölflex 4x0,5
AANWIJZING!
Let erop dat de afdichting vrij is van verontreinigingen om de dichtheid
van het systeem te garanderen.
AANWIJZING!
Beide behuizingsschroeven "handvast" aandraaien.
