KETJUTERÄN TEROITTAMINEN
VAROITUS
Onnettomuuksien estämiseksi käännä kytkin aina pois
päältä ja irrota akku päärungosta.
HUOMAUTUS
Teroita teräketju ja
keskiasentoon niin, että teräketju on kiinni sahan
rungossa.
HUOM
Teroita teräketju ja säädä syvyydensäätöhammas
terälaipan keskikohtaan, kun teräketju on kiinnitetty
päärunkoon.
Kun teräketjujen terävyys heikkenee, moottori ja rungon
osat rasittuvat ja tehokkuus laskee.
Laitteen optimaalisen suorituskyvyn takaamiseksi tiheä
huolto on välttämätöntä, jotta teräketju pysyisi terävänä.
1. Terän teroittaminen
Käytä halkaisijaltaan 4 mm:n pyöröviilaa.
Pyöreää viilaa on pidettävä ketjun terää vasten siten,
että viidennes viilan halkaisijasta nousee ylös terän
yläreunasta kuvan 29 mukaisesti.
Teroita terät pitämällä pyöreää viilaa 30°:n kulmassa
suhteessa lapaan kuvan 30 mukaisesti.
Viilaa teriä työntämällä pyöreää viilaa kevyesti kahvan
suuntaan.
Varmista, että pyöreä viila ei kosketa teräketjua
vedettäessä viilaa takaisin.
Varmista, että kaikki sahanterät on viilattu samaan
kulmaan. Muussa tapauksessa työkalun katkaisuteho
kärsii. Terien sopiva
kuvassa 31. (Pyöreä viila
2. Syvyystulkin säätö
VAROITUS
○ Puskurin kiinnityshihnaa ja puskurin lenkin yläosaa ei
saa hioa, eikä mainittuja osien muotoa saa muuttaa.
○ Syvyystulkkien säädön on oltava yhdenmukainen
ennalta ilmoitettujen mittojen ja muotojen kanssa.
Muussa tapauksessa takapotkun ja henkilövahingon
vaara voi kasvaa.

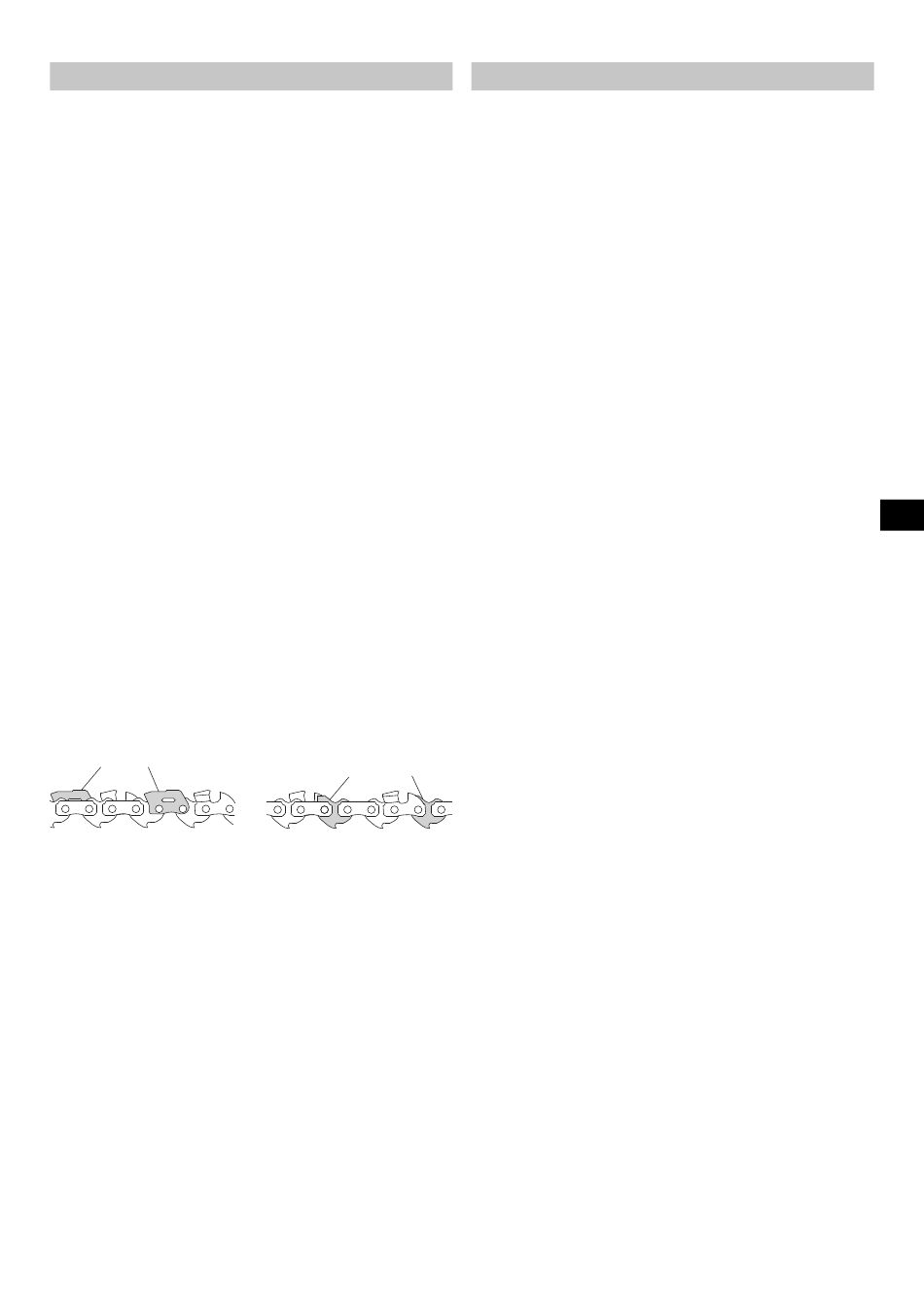

Puskurin kiristyshihna
Syvyystulkit on kohdistettava samalla tavalla, koska
niiden avulla syvyyttä säädetään asennossa, jossa
leikkuri osuu puuhun.
Teräketjua teroitettaessa on muistettava tarkistaa
syvyystulkki kahden tai kolmen teroituskerran jälkeen.
(Kuva 32)
Aseta syvyystulkin
mittari urassa näkyviin ja viistä pois osa syvyystulkin
uraleikkurista litteällä viilalla. (Kuva 33) (Syvyystulkin
uraleikkuri ja litteä viila myydään erikseen.)
Syvyystulkin viisteen viilaamisen jälkeen pyöristä
syvyystulkin etupuoli alkuperäiseen muotoon. (Kuva 34)
Teräketjun teroittamisen jälkeen aseta se ketjuöljyyn
pestäksesi pois viilausjätökset.
Jos viilausjätöksiä ei puhdisteta, teräketju ja terälaikka
kuluvat nopeasti käytössä.
Syvyysmittarin uraleikkuria voidaan käyttää myös
teroitettaessa pyöreällä viilalla. (Kuva 35)
säädä syvyystulkki
teroituskulma on esitetty
myydään erikseen.)
Puskurin
voimansiirtonivel
uraleikkuri teräketjuun,

HUOLTO JA TARKASTUS

Toiminnan jälkeen tarkasta ja huolla kaikki osat, kun
varastoit laitetta.
VAROITUS
Huollon ja tarkistuksen aikana sammuta aina laite ja
lavan irrota akku päärungosta. Lisäksi irrota laturin virtapistoke
pistorasiasta.
HUOMAUTUS
Käytä käsineitä, kun käsittelet teräketjua.
1. Teräketjujen tarkastus
○ Tarkasta teräketju ajoittain.
Jos havaitset poikkeavaa, vaihda se uuteen katsomalla
osiota "Teräketjun asennus (vaihto)".
○ Tarkasta ketjun kireys ja tarkasta, onko se kiristetty
oikein.
○ Lopeta laitteen käyttö, kun teräketju tulee tylsäksi,
ja teroita se katsomalla ohjeita osiosta "Ketjuterän
teroittaminen".
○ Käytön jälkeen voitele teräketju ja terälaikat huolellisesti
öljyllä ruosteen estämiseksi.
HUOM
Sivusuojusta, ketjupyörää, ketjuöljyletkua ja terälevyä
puhdistettaessa
asentaminen (vaihtaminen)" ja irrota teräketju.
2. Sivusuojuksen
(Kuva 36)
Puhdista ja poista osien sisään jääneet lastut tai pöly.
3. Ketjun öljynsyöttöputken puhdistus (Kuva 37)
Ennen ketjun öljynsyöttöputken puhdistamista irrota
sivusuojus ja terälaippa.
4. Terälaipan puhdistus (Kuva 38)
Kun sahanpurua tai vastaavaa on tukkeutunut terälaipan
tai öljynsyöttöputken uraan, öljyä ei voida syöttää, mikä
saattaa aiheuttaa laitteen epäkuntoon menemisen.
Irrota terälaippa ja puhdista tukkeutunut sahanpuru
urasta käytön jälkeen ja vaihtaessasi teräketjua.
(Katso "Teräketjun asennus (vaihto)".)
5. Ketjujarrun puhdistaminen (kuva 39)
Poista kaikki lastut sahan rungon raosta harjalla.
6. Ketjusiepon tarkastaminen (Kuva 40)
Ketjusieppo on suunniteltu suojaamaan käyttäjää
teräketjulta, jos ketju löystyy tai irtoaa.
Ketjusieppo
kanssa.
Varmista, että ketjusieppo ei ole vaurioitunut.
7. Kiinnitysruuvien tarkistus
Tarkista säännöllisesti kaikki kiinnitysruuvit ja varmista,
että ne ovat tiukassa. Mikäli joku ruuveista on löystynyt,
kiristä se välittömästi. Laiminlyönti voi aiheuttaa
vaaratilanteen.
8. Moottorin huolto
Mootorin käämi on sähkötyökalun "sydän".
Huolehdi siitä, ettei käämi vahingoitu ja/tai kastu öljyyn
jätä
tai veteen.
9. Akun asennuslokeron ja akun puhdistus (Kuva 41)
Poista lastut tai pöly ja pidä saha puhtaana käyttämällä
harjaa tai paineilmaa.
HUOM
○ Käytön aikana kertyvät lastut ja pöly voivat saada
akuston irtoamaan tai aiheuttaa muita onnettomuuksia.
Hiomalastujen ja pölyn kertyminen voi aiheuttaa
myös toimintahäiriöitä mukaan lukien akun ja napojen
virheellinen kosketus.
○ Varmista puhdistamisen jälkeen, että akusto voidaan
helposti irrottaa ja kiinnittää takaisin työkalun runkoon.
10. Ulkopinnan puhdistus
Kun ketjusaha on tahraantunut, pyyhi se pehmeällä, kuivalla
kankaalla tai saippuaveteen kostutetulla kankaalla.
Älä käytä kloriittisia liuottimia, bensiiniä tai tinneriä, sillä
ne sulattavat muovia.
145
katso ohje kohdasta
ja ketjupyörän puhdistaminen
on yhdysrakenteinen
Suomi
