SKÄRPNING AV KEDJANS BLAD
VARNING
För att förhindra olyckor, slå alltid av omkopplaren och ta
bort batteriet.
FÖRSIKTIGT
Fila sågkedjan och justera djupmåttet i mittläget på
svärdet, med kedjan fäst på huvudenheten.
OBSERVERA
Slipa sågkedjan och justera underställningsklacken vid
svärdets mitt, med kedjan fäst på enheten.
När skärpan på sågkedjor försämras kommer motorn och
varje del på enheten belastas och verkningsgraden minska.
För optimal prestanda på enheten, krävs regelbundet
underhåll för att hålla sågkedjan skarp.
1. Slipning av blad
Använd en rundfi l med 4 mm diameter.
Rundfi len ska hållas mot sågtanden så att en femtedel
av dess diameter sticker ut ovanför klingans ovansida,
så som Bild 29 visar.
Fila sågkedjan genom att hålla rundfi len i 30° vinkel i
förhållande till svärdet, så som Bild 30 visar.
Fila tänderna genom att försiktigt trycka rundfi len i
greppets riktning.
Se till att rundfi len inte vidrör sågkedjan när fi len dras
tillbaka.
Se till att alla sågtänder fi las i samma vinkel, annars
kommer verktygets
Bild 31 visar lämpliga vinklar för korrekt slipning av
tänderna. (Rundfi l säljs separat.)
2. Justering av skärdjupet
VARNING
○ Slipa inte den övre delen av klackarna och deras
drivlänkar, och deformera inte heller formen på dessa
delar.
○ Justering av skärdjupet måste följa de fastställda måtten
och formerna, annars kan risken för kast öka och orsaka
personskada.

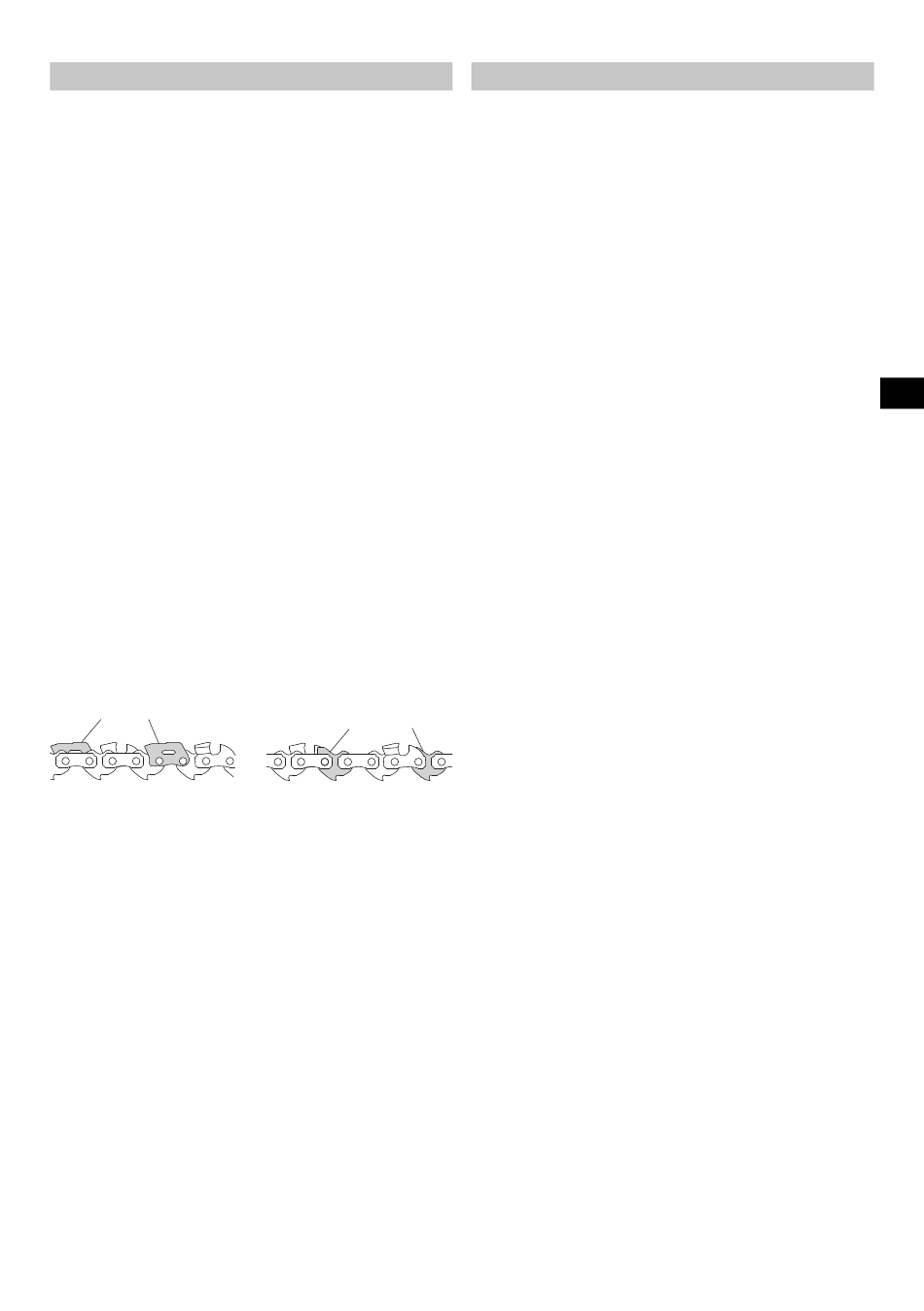

Sidolänk
Skärdjupen ska alla vara inriktade på samma sätt,
eftersom de används för att justera sågdjupet vid den
position där sågen förs in i träet.
Vid slipning av sågkedjan, se till att kontrollera skärdjupet
varannan eller var tredje gång. (Bild 32)
Placera en fi lmall på sågkedjan, lämna mallen synlig vid
länken och använd en plattfi l för att fasa till ojämna delar
vid skären. (Bild 33) (Filmall och plattfi l säljs separat.)
Efter att ha fi lat till skärdjupet, runda till framsidan av
tanden som den var. (Bild 34)
Efter slipning av sågkedjan lägg den i kedjeolja för att
tvätta bort fi lspån.
Om fi lspånen inte rengörs kan sågkedjan och svärdet
slitas ut mycket snabbt vid användning.
Filmallen kan också användas vid skärpning med en
rundfi l. (Bild 35)
skäreff ektivitet att försämras.
Drivlänk
UNDERHÅLL OCH INSPEKTION
Utför inspektion och underhåll av varje del efter användning
när du ska förvara enheten.
VARNING
Slå alltid av enheten och ta bort batteriet under underhåll
och inspektioner. Vidare, koppla loss laddarens kontakt
från uttaget.
FÖRSIKTIGT
Bär alltid skyddshandskar när du handskas med kedjan.
1. Inspektion av sågkedjor
○ Inspektera sågkedjan emellanåt. Vid något onormalt, byt
ut den mot en ny enligt "Montering (utbyte) av sågkedja".
○ Inspektera kedjans spänning och kontrollera att den är
åtdragen ordentligt.
○ Sluta använda enheten när sågkedjan blir slö och skärp
den enligt "Skärpning av kedjans blad".
○ Efter användning smörj sågkedjan och svärdet ordentligt
med olja för att förhindra rost.
OBSERVERA
Vid rengöring av sidokåpa, kedjehjul, kedjeoljerör och
svärd, se proceduren "Montera (byta) sågkedja" och ta
bort sågkedjan.
2. Rengöring av sidokåpa och kedjehjul (Bild 36)
Rengör och ta bort eventuella spån eller damm som
fi nns kvar inuti delarna.
3. Rengöring av kedjeoljepip (Bild 37)
Innan rengöring av kedjeoljepip, ta bort sidoskyddet och
svärdet.
4. Rengöring av svärd (Bild 38)
När sågspån och liknande fastnar i skåran på svärdet
eller oljepipen, kan inte olja fl öda ut vilket kan resultera i
att enheten går sönder.
Ta bort svärdet och rengör eventuellt sågspån som
fastnat i skåran efter användning när sågkedjan byts ut.
(Se "Montering (utbyte) av sågkedja".)
5. Rengöring av kedjebroms (Bild 39)
Använd en borste för att ta bort eventuella spån från
spalten mot sågkroppen.
6. Kontroll av kedjefångaren (Bild 40)
Kedjefångaren är utformad för att skydda operatören
från att träff as av sågkedjan om kedjan lossnar eller
skadas.
Kedjefångaren är integrerad i sidokåpan.
Kontrollera att kedjefångaren inte är skadad.
7. Kontroll av skruvförband
Kontrollera regelbundet skruvarna. Skulle någon skruv
ha lossnat, dra åt den ordentligt. Slarv av skruvarnas
åtdragning kan resultera i olyckor.
8. Motorns underhåll
Motorn är elverktygets viktigaste del.
Utsätt inte den för olja eller väta så att den skadas.
9. Rengöring av
batteriet (Bild 41)
Använd en borste eller tryckluftspistol för att ta bort
eventuella spån eller damm, och håll sågen ren.
OBSERVERA
○ Att låta spån och damm ansamlas under användning kan
leda till att batteriet faller av eller andra olyckor.
Att låta spån och damm ansamlas kan också leda till
funktionsfel, inklusive felaktig kontakt mellan batteriet
och polerna.
○ Efter rengöring, kontrollera för att bekräfta att batteriet
lätt kan tas bort och sättas tillbaka i verktygskroppen.
10. Rengöring av höljet
När kedjesågen blir smutsig, torka av den med en torr
mjuk trasa eller en trasa fuktad i tvålvatten. Använd
aldrig klorlösningar, bensin eller thinner då de smälter
plast.
109
Svenska
batteriinstallationsfacket och
