3 Les bases du fonctionnement

3.1 Vue d'ensemble de l'affichage

L'affichage à écran tactile de l'instrument indique les formes d'ondes et les résultats de
mesure, ainsi que les informations et tout ce dont vous avez besoin pour contrôler l'ins-
trument.

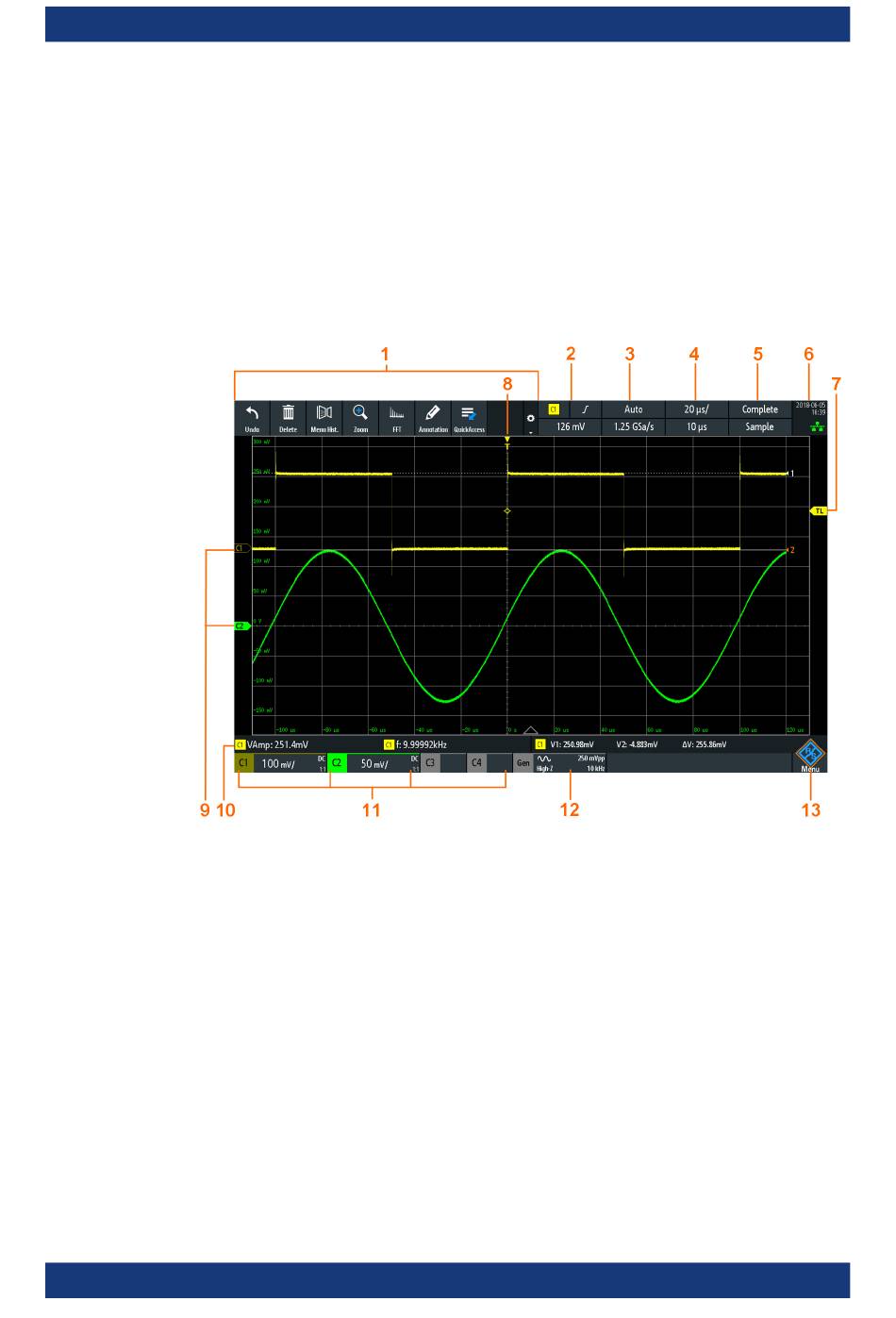

Figure 3-1 : Affichage du R&S RTB2000 avec 4 voies
1 = Barre d'outils
2 = Source de déclenchement, paramètre de déclenchement principal (ici : la pente pour un déclenche-
ment de front), niveau de déclenchement
3 = Mode de déclenchement et taux d'échantillonnage
4 = Échelle horizontale (échelle temporelle) et position horizontale
5 = Statut de l'acquisition et mode d'acquisition
6 = Date, heure, mode éducation si actif (ici : off), statut de la connexion LAN (vert = connectée, gris = non
connectée, jaune = en cours de connexion)
7 = Marqueur du niveau de déclenchement, dans la couleur de la source de déclenchement
8 = Marqueur de la position de déclenchement, dans la couleur de la source de déclenchement
9 = Les marqueurs de voies indiquent les niveaux; la voie C2S est sélectionnée, c'est à dire qu'elle a le
focus
10 = Résultats de mesure (ici : mesures automatiques sur la gauche, curseurs de mesure sur la droite)
