R&S
RTB2000
Commande à distance :
CHANnel<m>:ZOFFset[:VALue]
Couleur de la forme d'onde
Sélectionne l'échelle de couleur pour la couleur de la forme d'onde. Chaque échelle
comprend un ensemble de couleurs, où chaque couleur représente une certaine fré-
quence d'occurrence.
"Temperature"
"Rainbow"
"Fire"
"Par défaut"
Commande à distance :
CHANnel<m>:WCOLor
Sonde
Voir
Seuil
Voir
Étiquette
Voir

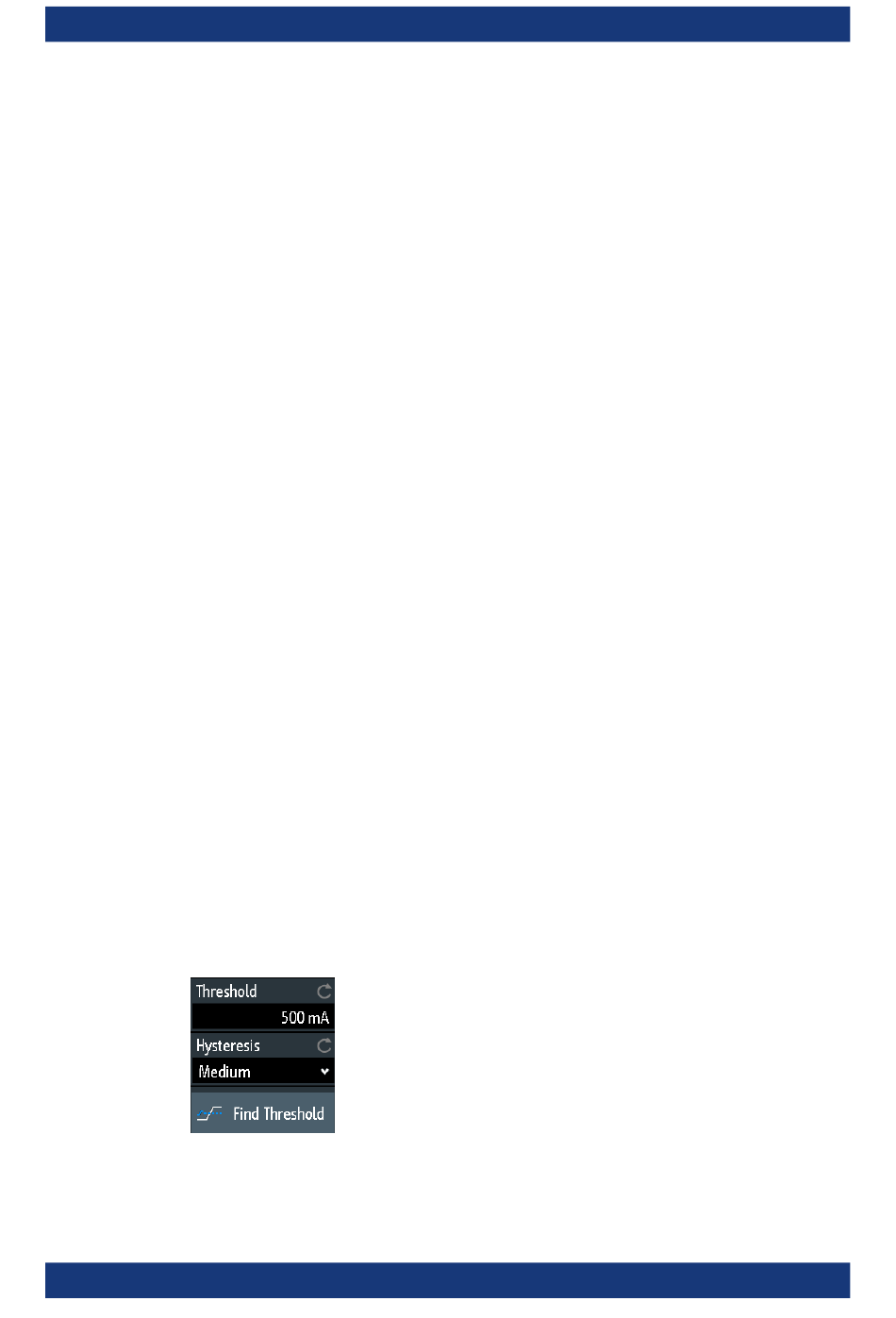

4.3.4 Réglages du seuil
Un seuil est utilisé pour la numérisation des signaux analogiques. Si la valeur du signal
est supérieure au seuil, le statut du signal est haut (1 ou vrai pour la logique Boo-
léenne). Sinon, le statut du signal est considéré comme bas (0 ou faux) si la valeur du
signal est inférieure au seuil.
Accès : [Ch <n>] > "Seuil" (menu déroulant).
Manuel d'utilisation 1333.1611.09 ─ 11
Affichage en couleurs de la température. Le bleu correspond à des
occurrences rares des échantillons, alors que le blanc indiques les
plus fréquentes.
Affichage avec les couleurs de l'arc-en-ciel. Le bleu correspond à des
occurrences rares des échantillons, alors que le rouge indiques les
plus fréquentes.
Affichage avec les couleurs de feu. Le jaune correspond à des occur-
rences rares des échantillons, alors que le rouge indiques les plus
fréquentes.
Affiche la forme d'onde dans sa couleur monochrome par défaut.
à la page 332
Chapitre 4.4.2, "Réglages
Chapitre 4.3.4, "Réglages du
Chapitre 4.3.5, "Réglages de
Configuration de la forme d'onde
à la page 331
sonde",
à la page 65.
seuil",
à la page 62.
l'étiquette",
à la page 63.
Configuration verticale
62
