R&S
RTB2000
"DC"
"LF Reject"
Commande à distance :
TRIGger:A:EDGE:COUPling
Réjection HF
Active ou désactive un filtre passe-bas 5 kHz supplémentaire sur le trajet du déclen-
chement. Ce filtre élimine les fréquences supérieures et est disponible avec les cou-
plages AC et DC.
Vous pouvez utiliser "Réjection HF" ou "Élim. bruit".
Commande à distance :
TRIGger:A:EDGE:FILTer:HFReject
Élim. bruit
Élargit l'hystérésis pour éviter les événements de déclenchements non souhaités cau-
sés par une oscillation de bruit autour du niveau de déclenchement.
Vous pouvez utiliser "Réjection HF" ou "Élim. bruit".
Commande à distance :
TRIGger:A:EDGE:FILTer:NREJect
5.5 Déclenchement sur largeur
Le déclenchement sur largeur compare la largeur d'impulsion (durée) avec les limites
de temps données. Il détecte les impulsions ayant une largeur d'impulsion précise, des
impulsions plus courtes ou plus longues qu'un temps donné, ainsi que des impulsions
à l'intérieur ou à l'extérieur d'une gamme de temps permise. La largeur d'impulsion est
mesurée au niveau du déclenchement.
Vous pouvez utiliser le déclenchement sur largeur, par exemple, pour déclencher sur
des glitches.

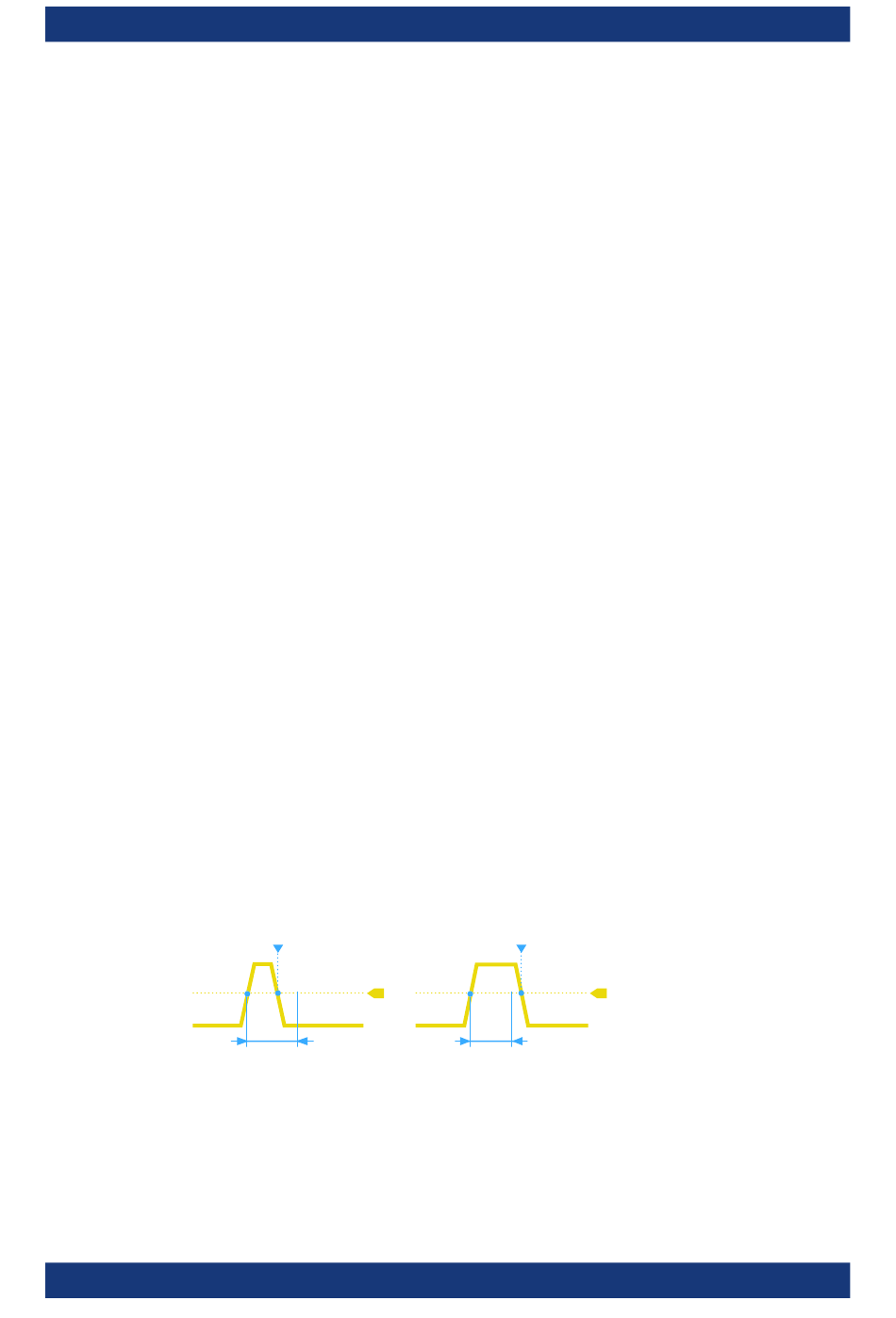

Figure 5-2 : La largeur d'impulsion est plus courte (à gauche) ou plus longue (à droite) qu'une durée
Manuel d'utilisation 1333.1611.09 ─ 11
Couplage du courant continu. Le signal de déclenchement reste
inchangé.
Règle le couplage du déclenchement à une fréquence élevée. Un fil-
tre passe-haut 15 kHz élimine les fréquences inférieures du signal de
déclenchement. Utilisez ce mode uniquement avec des signaux de
fréquence très élevée.
à la page 347
donnée (également connue comme déclenchement su glitch)
Déclenchement sur largeur
à la page 348
à la page 348
Déclenchement
78
