En plus des fichiers de données, un fichier d'index est écrit. Le fichier d'index délivre
les informations relatives aux fichiers et aux segments. Pour chaque segment, l'index
du segment, la date et l'heure de la sauvegarde, ainsi que le nom de fichier sont listés.

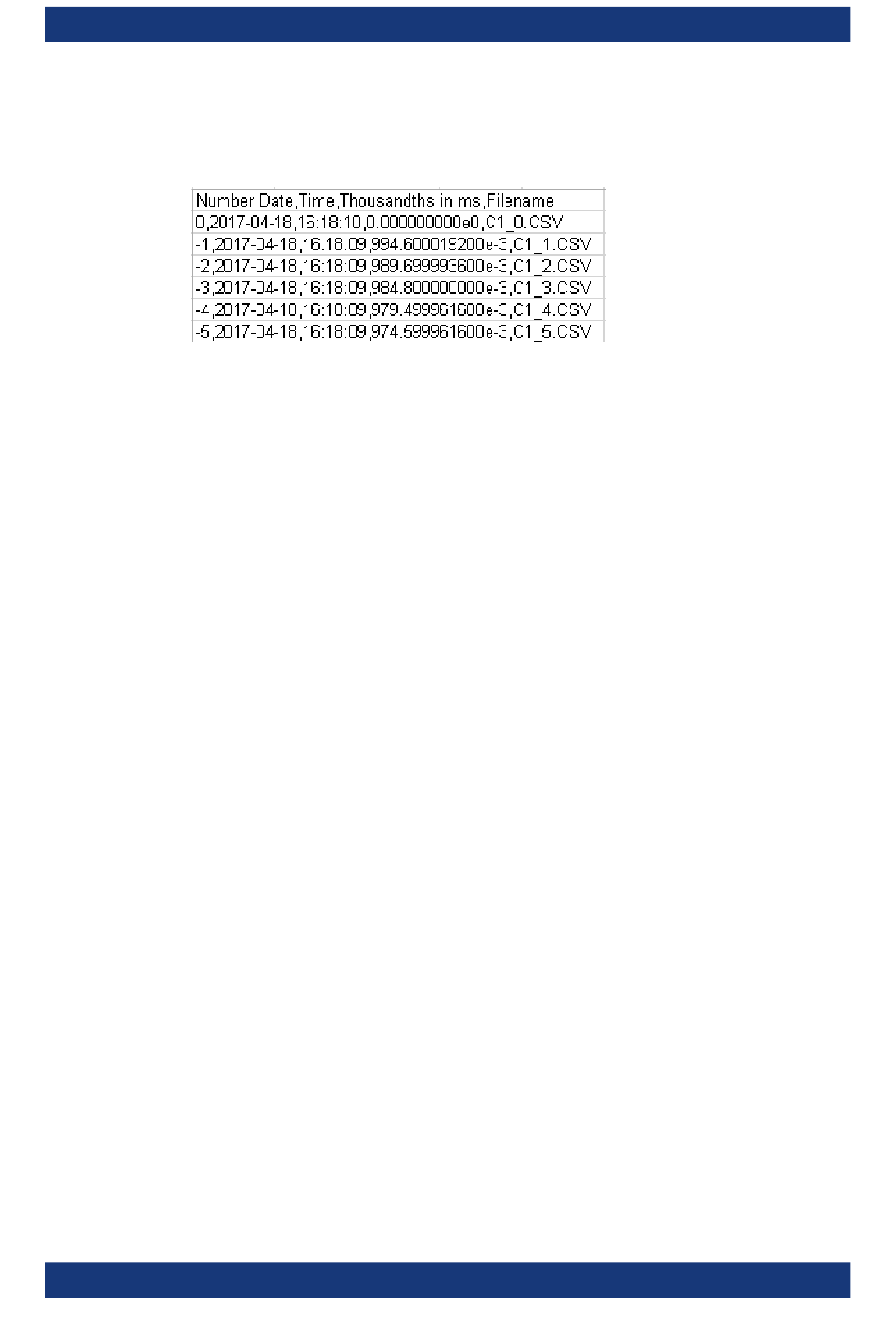

Figure 6-11 : Contenu d'un fichier d'index d'historique
6.5 Recherche
6.5.1 Conditions de recherche et résultats
Les fonctions de recherche du R&S RTB2000 permettent de trouver tous les fronts, les
largeurs d'impulsions, les crêtes, ou tous les autres événements au sein d'une acquisi-
tion qui répond aux conditions de recherche. Pour chaque type de recherche, des
réglages spécifiques sont disponibles. Les recherches peuvent être réalisées sur une
voie, sur des formes d'ondes mathématiques ou de référence, les sources disponibles
dépendent du type de recherche.
Configurer la recherche
1. Appuyez sur la touche [Search].
2. Sélectionnez la forme d'onde sur laquelle vous voulez rechercher des événe-
ments : "Source".
3. Sélectionnez le type d'événement que vous voulez trouver : "Type de recherche".
4. Configurez les conditions de recherche : "Configuration".
Les événements trouvés et les conditions de recherche sont indiqués dans le tableau
de résultats en bas de l'écran. Le tableau indique les résultats suivants : nombre de
résultat, valeur temporelle, et valeur optionnelle en fonction du type de recherche (ten-
sion, largeur).
Au cours de l'acquisition, les résultats dans le tableau sont mis à jour en permanence,
et les événements sont marqués au-dessus du diagramme par un triangle aux con-
tours marrons.
Manuel d'utilisation 1333.1611.09 ─ 11
Analyse de la forme d'onde
Recherche
119
