R&S
RTB2000
4.3 Configuration verticale
Les contrôles et les paramètres du système vertical ajustent l'échelle et la position ver-
ticales de la forme d'onde, et l'affichage de la forme d'onde. Les réglages de sonde
font également partie de la configuration verticale.

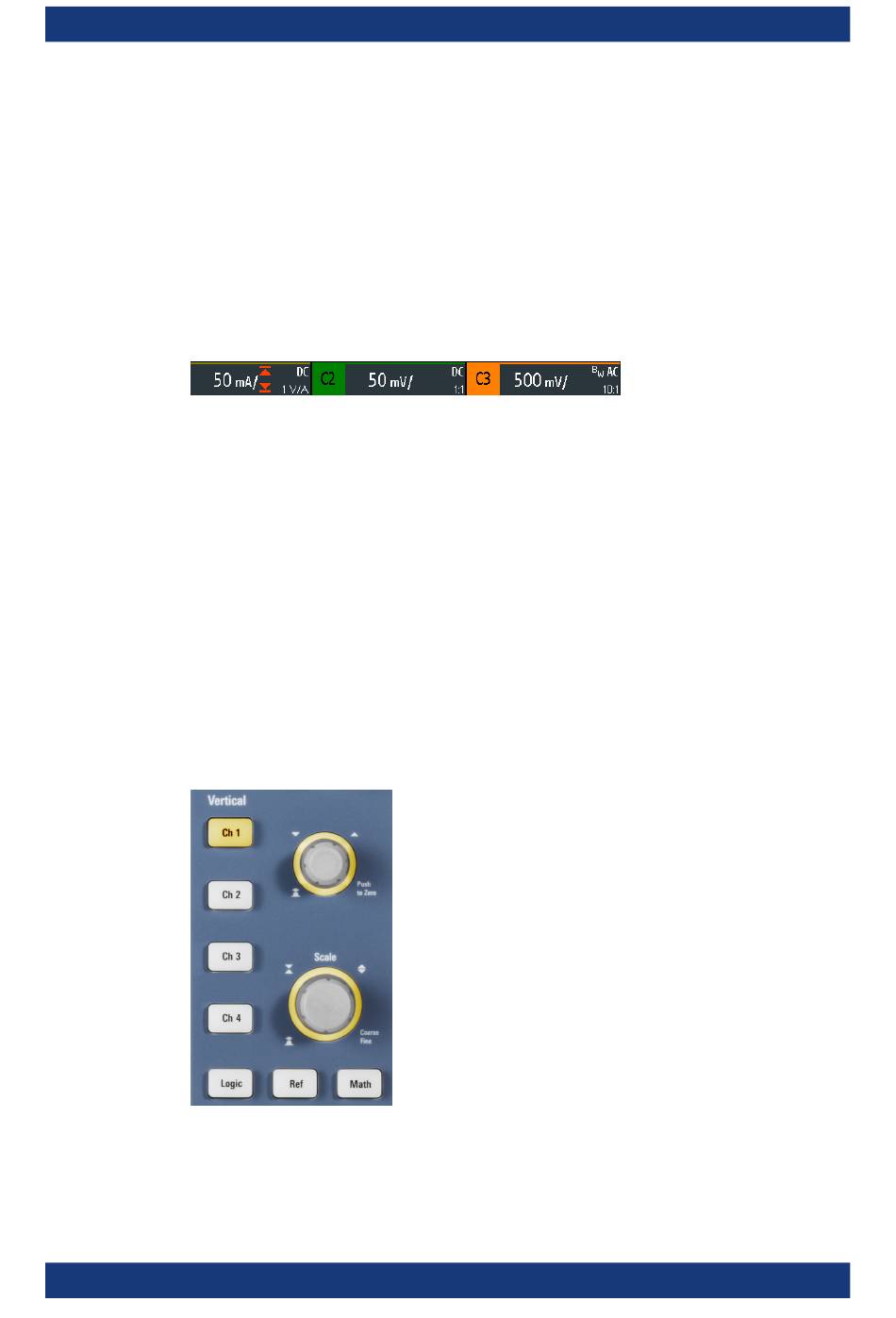

Les étiquettes des voies en bas de l'affichage indiquent les réglages verticaux de
base : échelle verticale (par exemple, la voie 3 dans la figure ci-dessous : 500 mV/div),
le couplage (AC), l'atténuation de la sonde (10:1), et la bande passante (si limitée).
Une coupure de la forme d'onde est indiquée par des flèches oranges. L'étiquette de la
voie sélectionnée possède une ligne de couleur plus claire au-dessus.
Figure 4-1 : Étiquettes des voies. La voie 3 est sélectionnée. La forme d'onde de la voie 1 est coupée.
Il existe plusieurs manières d'ajuster les réglages verticaux :
●
utiliser les contrôles dans le bloc fonctionnel Vertical du panneau avant pour sélec-
tionner la voie, pour mettre à l'échelle la forme d'onde et pour régler la position.
●
Faire glisser un doigt verticalement sur l'écran pour changer la position de la forme
d'onde de la voie sélectionnée.
●
Écarter ou resserrer deux doigts dans la direction verticale pour changer l'échelle
verticale de la forme d'onde sélectionnée.
●
Utiliser le menu raccourci pour ajuster le couplage et la sonde, puis pour régler
l'échelle verticale automatiquement.
●
Utiliser le menu entier pour ajuster tous les réglages verticaux.
4.3.1 Contrôles VERTICAUX
[Ch <n>]
Pour chaque voie analogique, une touche de voie est disponible. La touche est rétro-
éclairée dans la couleur de la voie, si la voie est active.
Manuel d'utilisation 1333.1611.09 ─ 11
Configuration de la forme d'onde
Configuration verticale
55
