R&S
RTB2000
12.3.2 Configuration I²C
La bonne configuration des paramètres du protocole et du seuil sont les conditions
pour le décodage du signal.
Pour régler et décoder un signal I²C
1. Appuyez sur la touche [Protocol] dans la zone Analysis du panneau avant.
2. Sélectionnez le bus que vous voulez utiliser : B1 ou B2.
3. Sélectionnez le "Type de bus" = I2C.
4. Sélectionnez " Configuration".
5. Sélectionnez le "SCL", la voie sur laquelle la ligne d'horloge est connectée.
6. Sélectionnez le "SDA", la voir sur laquelle la ligne de données est connectée.
7. Réglez le seuil. Utilisez l'une de ces méthodes :
●
●
8. Dans le menu "Bus", activez "Décoder".
Réglages de la configuration I²C

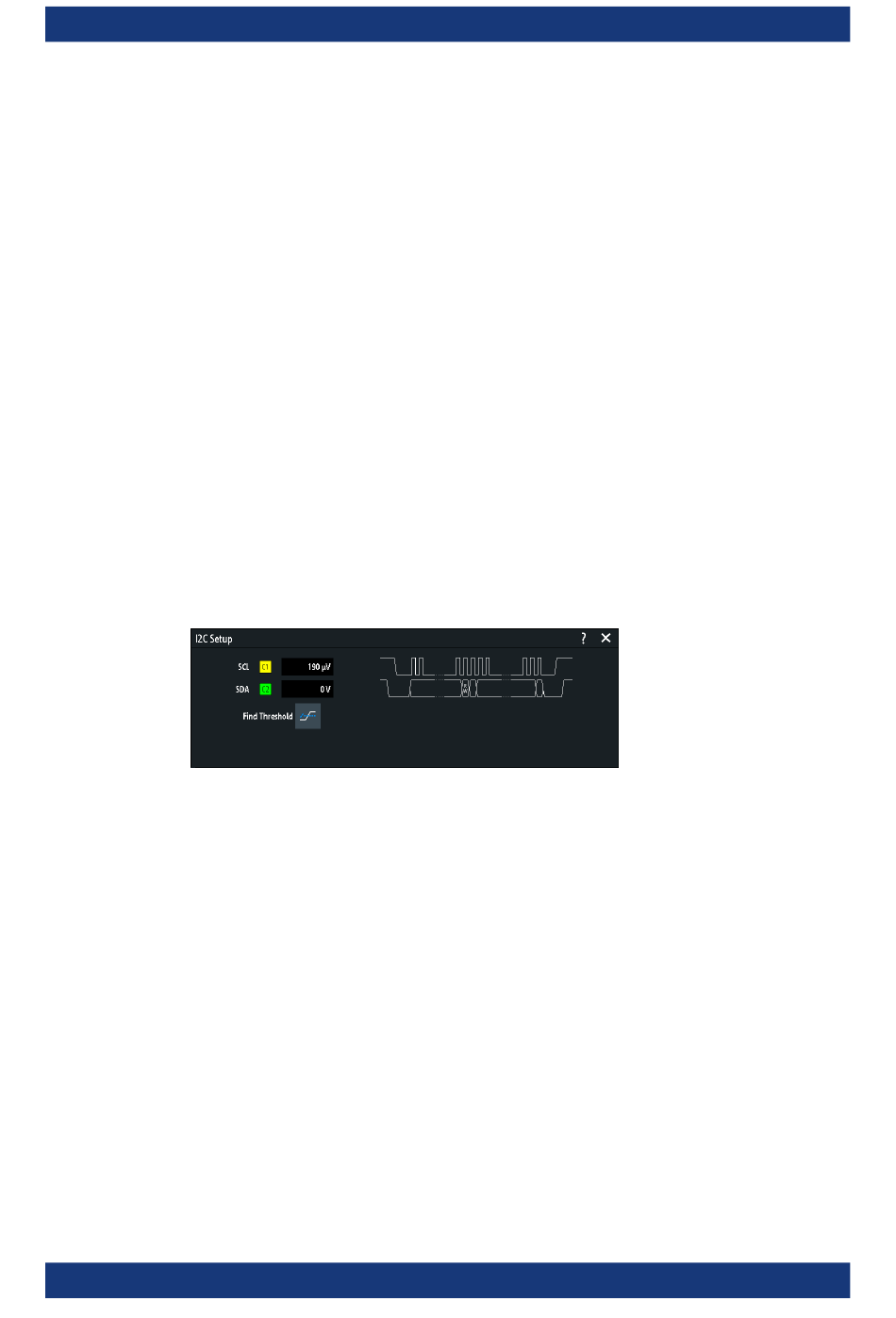

Figure 12-12 : Fenêtre de configuration I2C
SCL............................................................................................................................. 241
SDA.............................................................................................................................241
Seuil, Trouver
SCL
Sélectionne la voie source sur laquelle la ligne d'horloge est connectée.
Si l'option MSO R&S RTB-B1 est installée, vous pouvez utiliser des voies logiques
comme source.
Commande à distance :
BUS<b>:I2C:CLOCk:SOURce
SDA
Sélectionne la voie source sur laquelle la ligne de données est connectée.
Si l'option MSO R&S RTB-B1 est installée, vous pouvez utiliser des voies logiques
comme source.
Manuel d'utilisation 1333.1611.09 ─ 11
Appuyez sur "Trouver seuil". L'instrument évalue le signal et règle le seuil.
Saisissez la valeur du seuil dans le champ numérique.
seuil......................................................................................................242
à la page 501
Analyse de bus série
I²C (option R&S RTB-K1)
241
