Réglages Pour La Pattern À Onde Carrée - R&S RTB2000 Manuel D'utilisation

®
R&S RTB2000
Profil
Sélectionne le type de pattern.
"Square Wave" Génère une pattern à onde carrée sur la broche P0.
"Counter"
"Arbitrary"
"Manual"
"UART, SPI, I2C, CAN, LIN, Audio-I2S, Audio-TDM"
Commande à distance :
PGENerator:FUNCtion

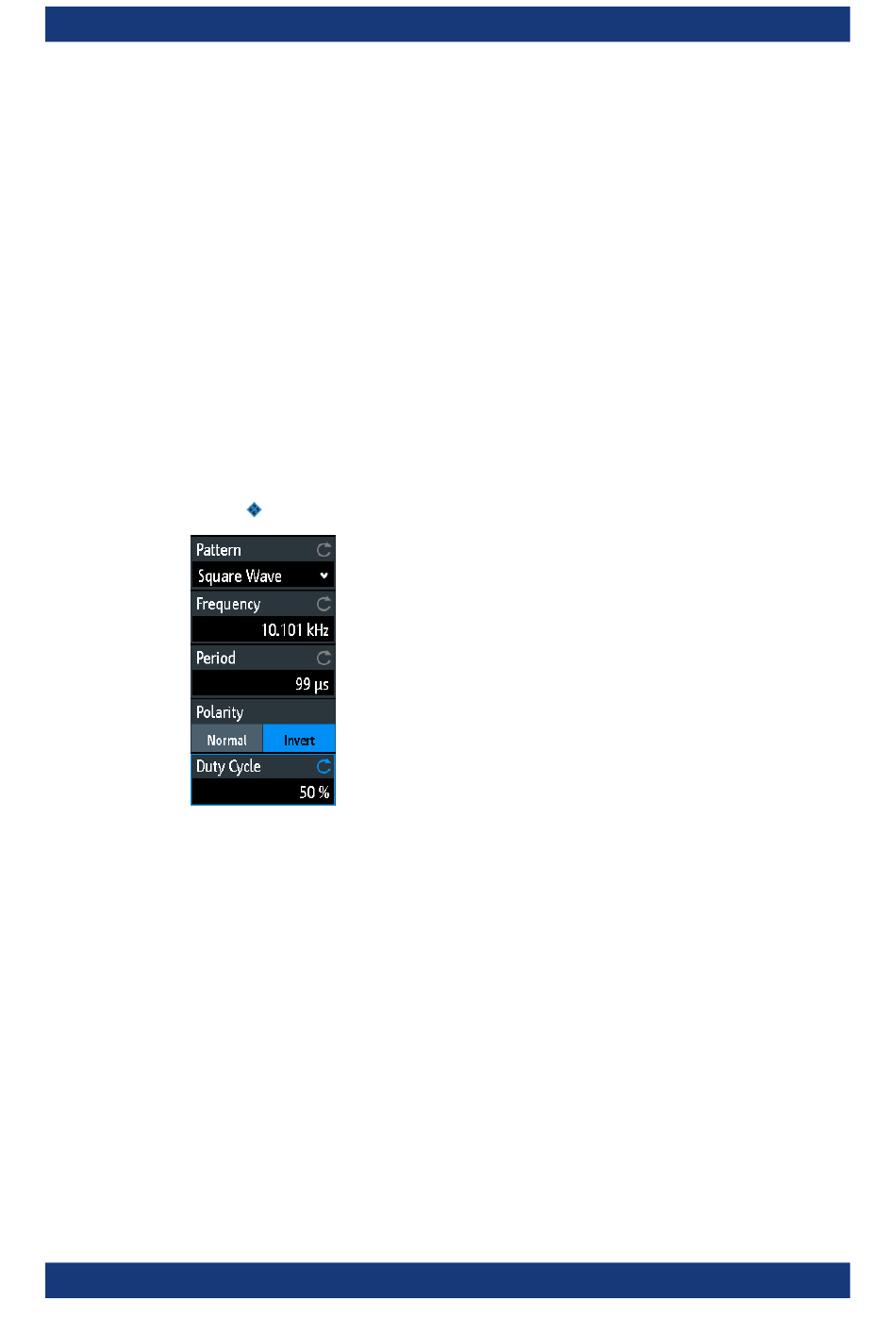

14.2.2 Réglages pour la pattern à onde carrée
Accès :
Fréquence
Règle la fréquence de l'onde carrée.
Les valeurs de "Frequency" et "Period" dépendent l'une de l'autre, car :
Period = 1 / Frequency
Si vous changez la valeur, la "Période" est ajustée en conséquence.
Commande à distance :
PGENerator:PATTern:FREQuency
Période
Règle la période de l'onde carrée. Si vous changez la valeur, la "Fréquence" est ajus-
tée en conséquence.
Commande à distance :
PGENerator:PATTern:PERiod
Manuel d'utilisation 1333.1611.09 ─ 11
Génère un compteur de larges patterns 4 bits sur les broches P0 à
P3.
Crée, sauvegarde ou charge une large pattern arbitraire 4 bits et la
délivre sur les broches P0 à P3.
Règle le statut haut ou bas pour chaque broche.
Génère un signal de bus pour des mesures sans objet de mesure.
à la page 577
"Menu" > "Pattern Gen." > "Profil" = "Square Wave"
Génération de signaux (option R&S RTB-B6)
à la page 580
à la page 579
Générateur de pattern
307
