R&S
RTB2000
12.5.5 Recherche sur données de CAN décodées
En utilisant la fonctionnalité de recherche, vous pouvez trouver les mêmes événe-
ments dans les données décodées que ceux sur lesquelles vous pouvez aussi déclen-
cher. Contrairement au déclenchement, la recherche trouve tous les événements dans
une acquisition qui remplissent la condition de recherche. Les résultats sont listés dans
un tableau et peuvent être sauvegardés dans un fichier.

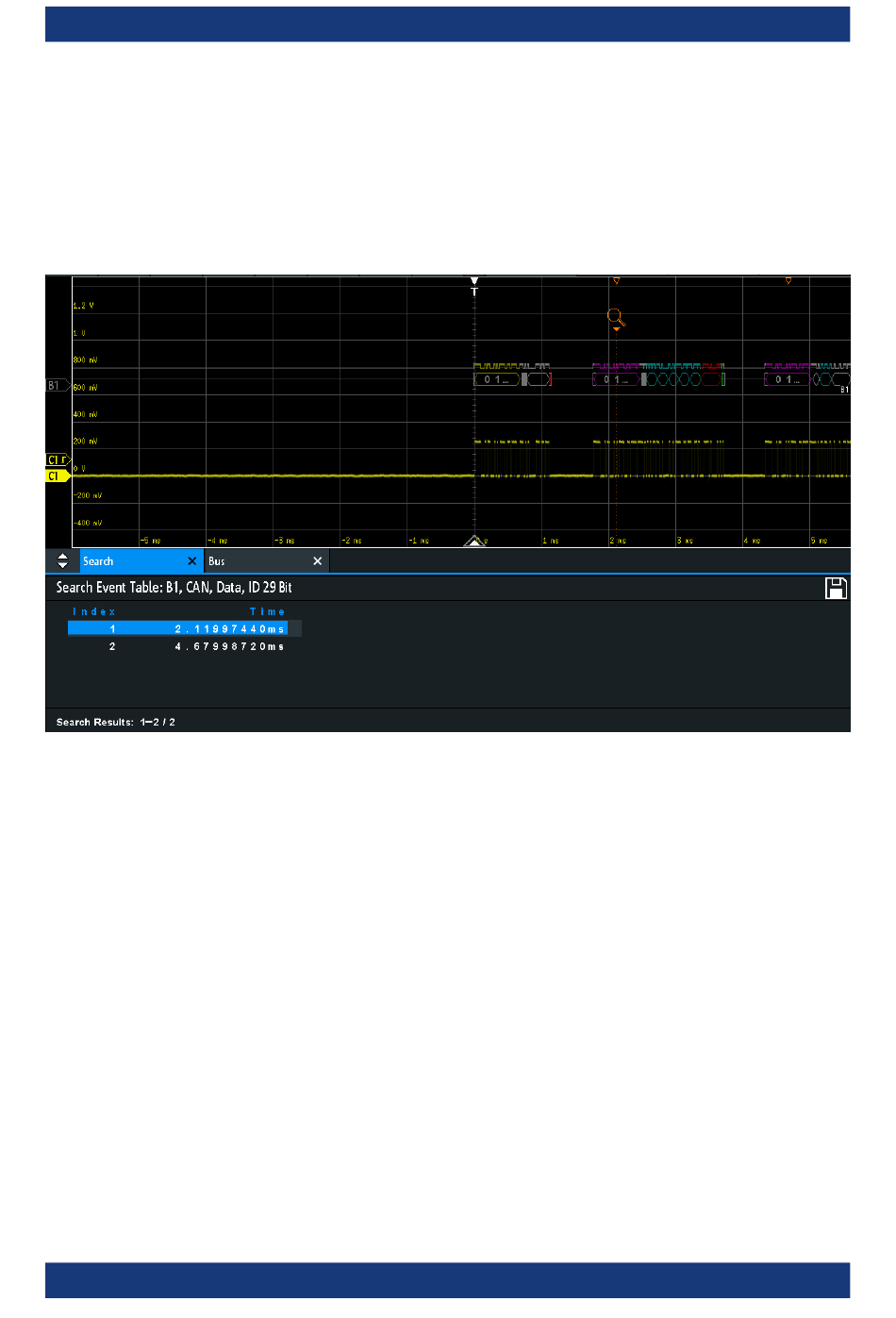

Figure 12-25 : Recherche sur un bus CAN pour des trames de données avec un ID sur 29 bits
Pour rechercher des événements dans un signal CAN
1. Configurez et décodez correctement le bus.
2. Faîtes l'acquisition des données décodées.
3. Appuyez sur la touche Search.
4. Sélectionnez le "Type de recherche" = "Protocol".
5. Sélectionnez le "Source": le bus qui est configuré pour le protocole CAN.
6. Sélectionnez le "Événement" sur lequel vous voulez faire la recherche.
7. Saisissez les réglages supplémentaires, en fonction de l'événement.
Manuel d'utilisation 1333.1611.09 ─ 11
Analyse de bus série
CAN (option R&S RTB-K3)
266
