7.2.4 Configuration du délai
Accès : [Meas] > "Type" = "Delay" ou "Delay to Trigger" > "Délai de configuration"
Dans le menu "Delay Setup", vous configurez la mesure du délai ou le délai pour le
déclenchement de la mesure.

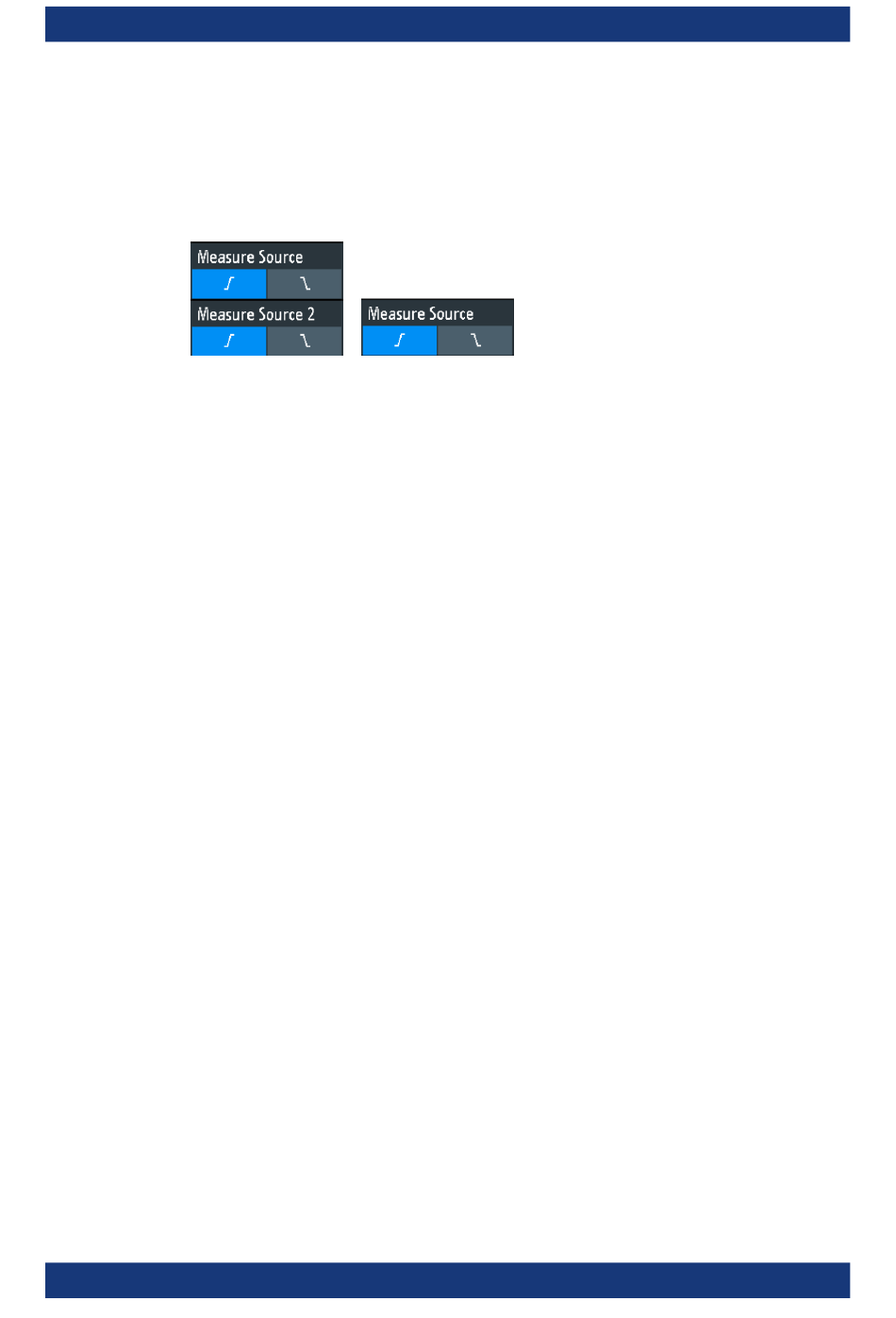

Figure 7-4 : À gauche : menu pour la mesure du délai, à droite : menu pour le délai du déclenchement
Measure Source
Sélectionne le front montant ou descendant pour la source indiquée.
Commande à distance :
MEASurement<m>:DELay:SLOPe
7.3 Mesures par curseurs
La mesure par curseurs détermine les résultats aux positions actuelles des curseurs.
Vous pouvez régler les lignes de curseur manuellement à des positions fixes, ou ils
peuvent suivre la forme d'onde. Les curseurs sont disponibles dans les domaines tem-
porel et fréquentiel. Vous pouvez mesurer sur une forme d'onde, ou sur deux formes
d'ondes différentes (sources) si les sources sont dans le même domaine (temporel ou
fréquentiel).
Si la source mesurée est une forme d'onde enveloppe, et que vous déplacez lente-
ment le curseur, les valeurs minimale et maximale sont mesurées en alternance. Le
zoom et la mesure sur la seconde source se comportent de la même manière.
Les résultats disponibles dépendent du type de curseur et du type de forme d'onde. Ils
sont affichés sous la grille.
