14 Génération de signaux (option R&S RTB-
B6)
Le R&S RTB2000 possède un générateur de fonctions et de pattern intégré qui peu-
vent générer des signaux tout en testant des circuits, par exemple.
Le générateur de formes d'ondes peut délivrer des fonctions simples, une forme
d'onde sinusoïdale modulée, des formes d'ondes arbitraires et des balayages de for-
mes d'ondes. Le générateur de pattern intégré peut générer des patterns individuelles
ou cycliques et des patterns de signaux de bus simples.
14.1 Générateur de fonctions
Le générateur de formes d'ondes peut délivrer des fonctions simples, une forme
d'onde sinusoïdale modulée, des formes d'ondes arbitraires et des balayages de for-
mes d'ondes. Le signal est délivré au niveau du connecteur [Sortie auxiliaire] sur le
panneau avant.
Menu de raccourcis
Dans le menu de raccourcis pour le générateur de fonctions, vous pouvez ouvrir le
menu complet, et désactiver le générateur de fonctions.
Vous pouvez également créer une forme d'onde arbitraire en copiant une forme d'onde
et afficher ou masquer la forme d'onde arbitraire. Pour la description des fonctions
dans le menu de raccourcis, voir
traire",

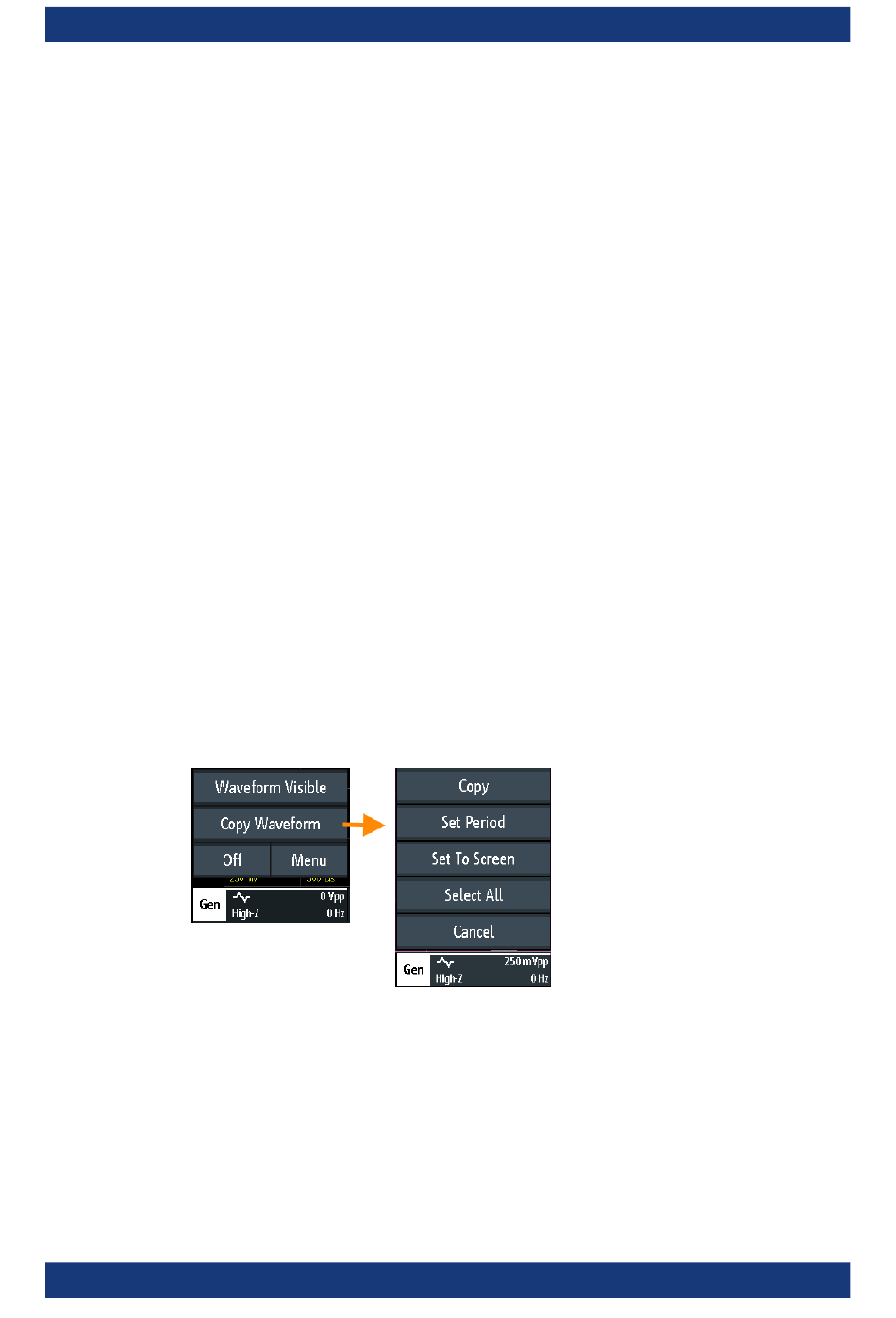

Figure 14-1 : Menu de raccourcis pour créer une forme d'onde arbitraire
14.1.1 Utilisation du générateur de fonctions
Pour configurer une forme d'onde
1. Appuyez sur la touche [Gen] sur le panneau avant.
Manuel d'utilisation 1333.1611.09 ─ 11
à la page 304.
Génération de signaux (option R&S RTB-B6)
Chapitre 14.1.6, "Réglages de la configuration arbi-
Générateur de fonctions
293
