R&S RTB2000
Polarité
Règle la polarité normale ou inversée.
Commande à distance :
PGENerator:PATTern:SQUarewave:POLarity
Rapport cyclique
Règle le rapport cyclique de l'onde carrée de 1% à 99%. Le rapport cyclique exprime
pour quel pourcentage de la période, le statut du signal est haut.
Commande à distance :
PGENerator:PATTern:SQUarewave:DCYCle

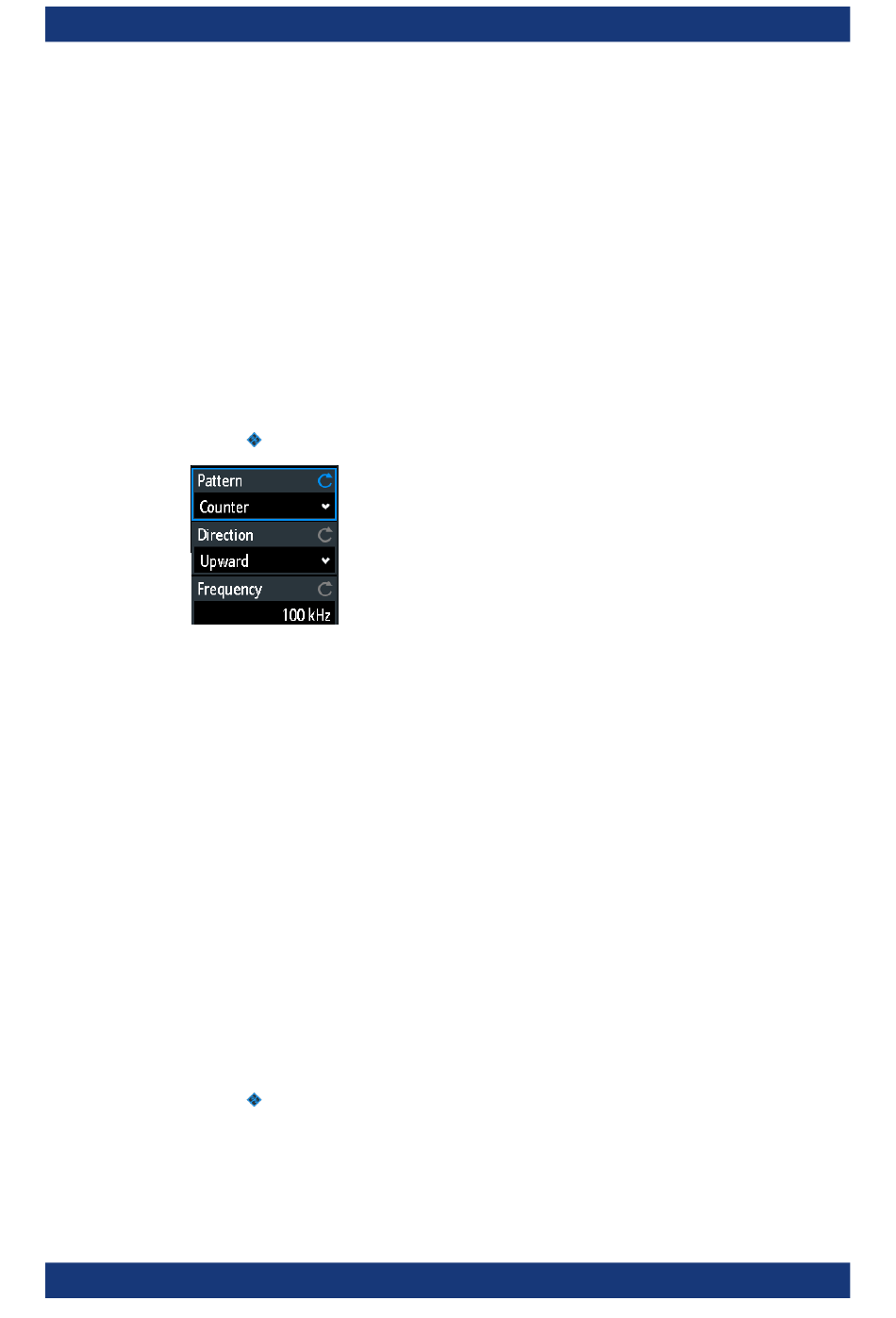

14.2.3 Réglages pour le compteur de pattern
Accès :
Fréquence
Règle la fréquence de commutation, à quelle vitesse change la condition de la pattern.
Les formes d'ondes carrées au niveau des broches ont les fréquences résultantes sui-
vantes :
●
P0 : f/2
●
P1 : f/4
●
P2 : f/8
●
P3 : f/16
Commande à distance :
PGENerator:PATTern:COUNter:FREQuency
Direction
Modifie la direction de comptage.
Commande à distance :
PGENerator:PATTern:COUNter:DIRection
14.2.4 Réglages pour la pattern arbitraire
Accès :
Manuel d'utilisation 1333.1611.09 ─ 11
"Menu" > "Pattern Gen." > "Profil" = "Counter"
"Menu" > "Pattern Gen." > "Profil" = "Arbitrary"
Génération de signaux (option R&S RTB-B6)
à la page 579
à la page 579
à la page 580
à la page 580
