RIB MASTER Wi-Fi FR Mode D'emploi page 14

F
E -
ALIMENTATION MASTER Wi-Fi FR
Après avoir établi toutes les connexions, alimenter le tableau électroniques.
La LED jaune DL6 devrait s'allumer et le bipper devrait émettre un son pour signaler le
branchement.
La LED DL7 clignotera rouge/vert pour signaler qu'il n'y a pas de télécommandes
mémorisés.
F -
IDENTIFICATION DES SECURITES
Si la central de commande a 2 éntrées séparées pour la gestion des barres palpeuses
TOUCH Wi-Fi ou VERTIGO Wi-Fi en ouverture et en fermeture:
EDGE 1 = fil jaune - barres palpeuses en ouverture (LED EDGE PHOT disponibles de
1 à 3)
EDGE 2 = fil vert - barres palpeuses en fermeture (LED EDGE PHOT disponibles de 4 à 6)
Si la central de commande a 1 seule éntrée pour la gestion des barres palpeuses,
connectez uniquement EDGE 1 = fil jaune - barres palpeuses en ouverture et fermeture
(LED EDGE PHOT disponible de 1 à 3)
- Chaque sécurité Wi-Fi doit être OBLIGATOIREMENT identifiée en configurant sur ON
un seul des 6 micro-interrupteurs présents sur son circuit (différent pour chacune des 6
sécurités).
Bien entendu, une paire de photocellules est considérée comme une sécurité et par
conséquent les boitiers DIP correspondants de l'émetteur et du récepteur devront être
configurés sur ON.
IDENTIFIER LES BOITIERS DES SECURITES AVEC LE NUMERO DU
MICROINTERRUPTEUR ACTIVE EN UTILISANT L'ETIQUETTE FOURNIE A CET EFFET
SUR L'EXTERIEUR DE CHAQUE BOITIER.
L'étiquette sert à identifier rapidement la sécurité qui nécessite une intervention.
Remarque: Chaque sécurité est livrée avec les micro-interrupteurs en position OFF pour
éviter que les batteries se déchargent quand elle n'est pas utilisée (si elles sont insérées).
- Insérer les piles dans les sécurités Wi-Fi.
G -
MEMORISATION DES SECURITES
Après avoir identifié les sécurités, et après avoir inséré les piles, configurer les micro-
interrupteurs dont les numéros correspondent à ceux des sécurités sur la carte MASTER
Wi-Fi FR sur ON pour activer les sécurités à mémoriser.
Pour effectuer la mémorisation, suivre la procédure suivante:
- Appuyer sur la touche PROG RX qui se trouve sur la carte MASTER Wi-Fi FR => la
LED EDGE PHOT 1 clignotera en rouge pendant 1 minute (temps nécessaire pour effectuer
la mémorisation).
- Appuyer sur la touche PROG TX qui se trouve sur la sécurité avec le DIP 1 sur ON
=> la LED EDGE PHOT 1 présente sur le MASTER Wi-Fi FR passera du rouge clignotant
au vert et un bip préviendra de la mémorisation de la photocellule. À ce moment là, la LED
EDGE PHOT 2 clignotera rouge.
- Si d'autres photocellules ne doivent pas être mémorisées, patienter 1 minute (la
LED EDGE PHOT 2 s'éteindra) ou bien appuyer sur la touche PROG. RX 4 fois pour
terminer la procédure de mémorisation => toutes les LED EDGE PHOT doivent rester
éteintes pendant le fonctionnement normal de l'appareil.
POUR MEMORISER D'AUTRES SECURITES
- Après avoir mémorisé la première sécurité, la LED EDGE PHOT 2 clignote
automatiquement rouge pendant 1 minute (temps nécessaire à la mémorisation).
- Appuyer sur la touche PROG. TX sur la sécurité avec le micro-interrupteur 2 sur ON
=> la LED EDGE PHOT 2 présente sur le MASTER Wi-Fi FR passera du rouge clignotant
au vert et un bip préviendra de la mémorisation de la photocellule.
- Effectuer la même procédure pour mémoriser d'autres photocellules (jusqu'à 6
maximum).
AJOUT D'AUTRES SECURITES (AU MAX 6)
Si après l'installation, d'autres sécurités doivent être installées (PHOTOCELLULES OU
BARRES PALPEUSES) pour augmenter la sécurité de la porte, il est recommandé de:
- Débrancher le courant à la porte.
- Fixer la sécurité dans la position souhaitée et l'identifier en configurant le DIP interne à
la sécurité.
- Effectuer la programmation en plaçant un autre DIP que celui des autres sécurités déjà
installées sur ON et identifier le dispositif à peine installé grâce à l'étiquette prévue à cet
effet (voir chapitre F: IDENTIFICATION DES SECURITES Wi-Fi).
- Sur la MASTER Wi-Fi FR mettre le DIP correspondant à la sécurité ajoutée sur ON.
- Rebrancher la porte.
- Effectuer la procédure de mémorisation et de contrôle comme indiqué dans les chapitres
précédents.
CONTROLE DU FONCTIONNEMENT DES PHOCELLULES NOVA Wi-Fi ET VERTIGO Wi-Fi
- Vérifier que le DIP sélectionné sur l'émetteur TX NOVA Wi-Fi soit le même que celui
sélectionné sur le récepteur RX NOVA Wi-Fi (exemple 1 ON).
- La LED verte qui s'allume pendant 10 secondes prévient du bon fonctionnement du TX
NOVA Wi-Fi.
- Appuyer et relâcher la touche S3 PROG TX sur le récepteur NOVA Wi-Fi (qui s'allume
pendant 3 minutes pour pouvoir effectuer l'alignement). Si les photocellules sont déjà
alignées, la LED rouge s'allume fixement. Si la LED rouge est éteinte ou clignote, effectuer
une mise au point jusqu'à ce qu'elle s'allume fixement.
- Contrôler qu'en interposant un obstacle la LED rouge s'éteigne et qu'en même temps
la LED EDGE PHOT correspondante présente sur la MASTER Wi-Fi FR s'illumine en vert
pendant la durée de l'interposition.
- Même la LED DL3 de la carte MASTER Wi-Fi FR doit s'éteindre pour signaler le bon
changement du contact dédié à l'entrée PHOT se trouvant sur le boîtier de commandes.
- Répéter le contrôle sur les autres photocellules NOVA Wi-Fi installées.
- Effectuer ensuite un contrôle de fonctionnement de toutes les photocellules installées en
activant le mouvement de l'automatisme et en contrôlant que l'interposition d'un obstacle
arrête/inverse (si automatisme en fermeture) le mouvement, ou qu'elle arrête/continue à
ouvrir (si automatisme en ouverture).
CONTROLE DU FONCTIONNEMENT DES BARRES PALPEUSES TOUCH Wi-Fi
- Activer une barre palpeuse TOUCH Wi-Fi ou VERTIGO Wi-Fi (ex. la sécurité numéro 3).
- Vérifier que la LED EDGE PHOT 3 présente sur MASTER Wi-Fi FR clignote vert et que la
LED correspondante DL2 s'éteigne momentanément et puis se rallume.
ATTENTION: après avoir reçu le premier signal, les éventuels autres signaux sont ignorés
pendant 2 secondes. Si un signal arrive pendant ces 2 secondes, il n'y aura
qu'un signal visuel de la LED EDGE PHOT 3 qui deviendra verte.
- Répéter le contrôle de l'activation des LED présentes sur MASTER Wi-Fi FR activant les
autres barres palpeuses TOUCH Wi-Fi et VERTIGO Wi-Fi installées.
- Effectuer un contrôle final sur toutes les barres palpeuses installées en activant
le mécanisme d'ouverture/fermeture et en contrôlant qu'à l'impact avec la barre palpeuse
le mouvement s'arrête/s'inverse.

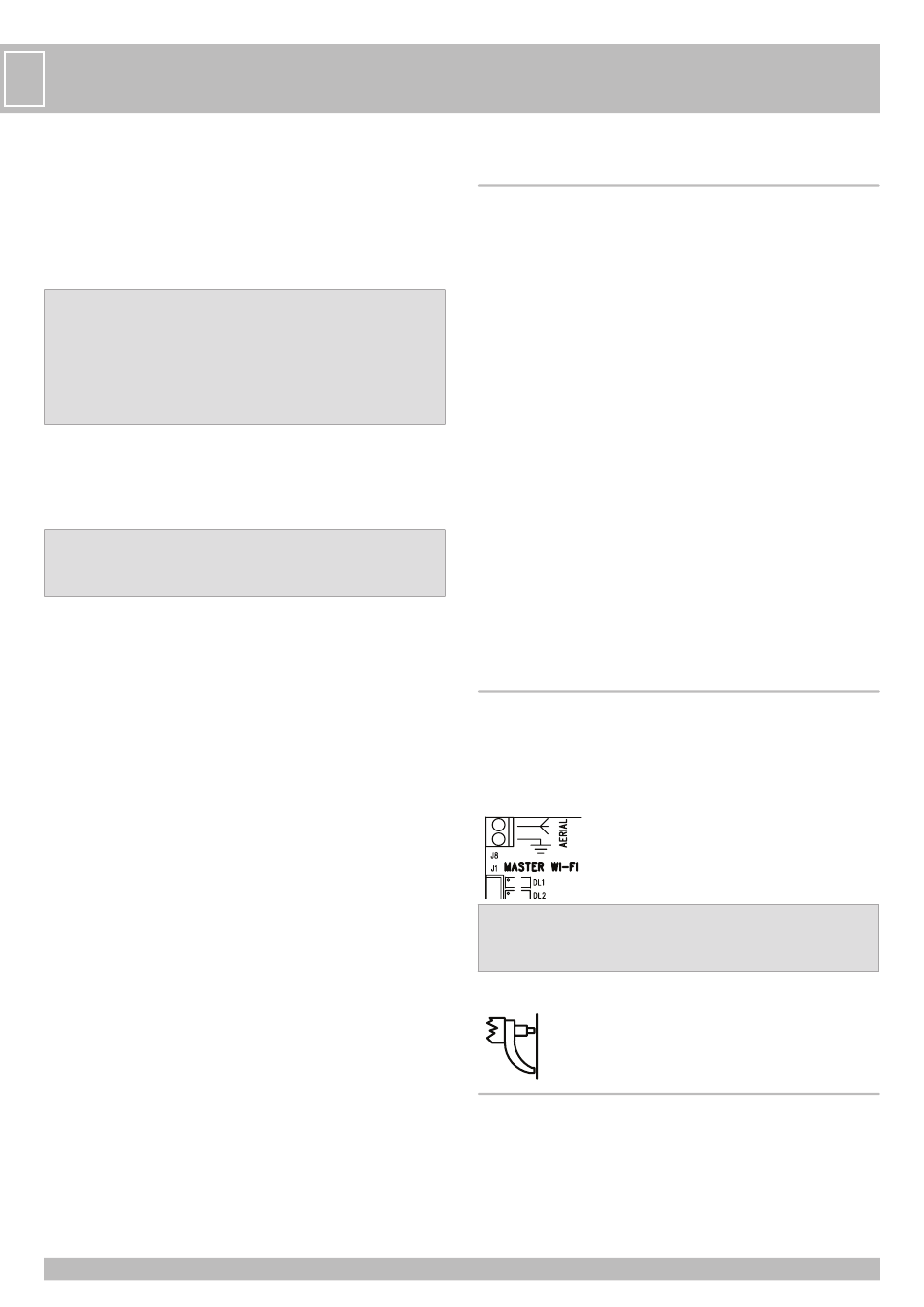

ANTENNE 868MHz
Pour communiquer avec la sécurité Wi-Fi 868MHz, MASTER Wi-Fi FR est muni d'un
morceau de fil connecté à la borne J8 qui agit comme une antenne.
En cas de besoin, pour améliorer le signal radio (par exemple, quand MASTER Wi-Fi FR
est intégré dans un moteur SUPER ou installé dans un conteneur métallique), brancher
le fil central et la masse de l'antenne 868,3 MHz (codifiée ACG5451) à la borne J8, et la
positionner de sorte à ce qu'elle soit "en vue" de tous les accessoires de sécurité.
Pour obtenir le bon fonctionnement du système, il est nécessaire qu'il n'y ait pas
d'obstacles entre les sécurités et MASTER Wi-Fi FR tels que murs en béton armé,
surfaces en fer, etc. ce qui pourrait entraver les communications radio et réduire
la durée de vie des piles des accessoires.
ANTENNE 868MHz
Pour les commandes en fréquence 433,92, connecter la aux bornes 1-2.
CONTROLE DU SIGNAL D'ALARME DES PHOTOCELLULES NOVA Wi-Fi ET VERTIGO Wi-Fi
Vérifier qu'en enlevant une pile du récepteur photocellule avec par exemple DIP 3 sur ON,
et en demandant l'ouverture de la porte, la LED EDGE PHOT 3 sur la MASTER Wi-Fi FR
clignotera en vert et en rouge, pendant que les LED DL2 et DL3 s'éteignent et que le buzzer
émette un son entrecoupé pendant 1 minute.
Répéter le contrôle sur les autres photocellules NOVA Wi-Fi installées.
14
