D
E -
MASTER Wi-Fi FR POWER SETZEN
Nachdem Sie alle Verbindungen hergestellt haben, versorgen Sie das Bedienfeld mit Strom.
Die gelbe LED DL6 sollte aufleuchten und ein Summton ertönen, der anzeigt, dass die
korrekte Spannung anliegt.
Die LED DL7 wird abwechselnd rot/grün aufleuchten und zeigt an, dass keine Fernsteuerungen
gespeichert wurden.
F -
IDENTIFIZIERUNG VON Wi-Fi SICHERHEITSGERÄTEN
Wenn die Tor-Steuerung hat 2 separate Eingänge für die Kontaktleisten in der
Öffnung und Schließung:
EDGE 1 = gelbe Draht - Kontaktleiste in Öffnung (LED EDGE PHOT von 1 bis 3)
EDGE 2 = grüne Draht - Kontaktleiste in Schließung (LED EDGE PHOT von 4 bis 6)
Wenn die Tor-Steuerung hat 1 Eingang für die Kontaktleisten in der Öffnung und
Schließung:
EDGE = gelbe Draht - Kontaktleiste in Öffnung und Schließung (LED EDGE PHOT von
1 bis 3)
Jedes Wi-Fi Sicherheitsgerät muss (OBLIGATORISCH) durch Setzen von nur einem der 6
DIP-Schalter auf ihren Leiterplatten (jedes einzelne der 6 Sicherheitsgeräte unterschiedlich)
in die Position ON gekennzeichnet werden. Selbstverständlich wird ein Fotozellenpaar als
ein Sicherheitsgerät betrachtet und muss daher über einen Empfänger und Sender mit dem
gleichen DIP-Schalter in der Position ON gekennzeichnet werden.
KENNZEICHNEN SIE DIE GEHÄUSE DER SICHERHEITSGERÄTE MIT DER NUMMER
DES AKTIVIERTEN DIP-SCHALTERS UND BEFESTIGEN SIE DEN NUMMERIERTEN
MITGELIEFERTEN KLEBESTREIFEN AUSSEN AUF DEM ENTSPRECHENDEN
GEHÄUSE.
Der Klebestreifen hilft bei der schnellen Identifizierung des Sicherheitsgerätes, wenn
dieses gewartet werden muss.
Hinweis: Jedes Sicherheitsgerät wird mit den DIP-Schaltern in der Position OFF geliefert,
sodass die Batterien nicht verbraucht werden, wenn das Gerät nicht benutzt wird
(sofern eingelegt).
Legen Sie die Batterien in das Wi-Fi Sicherheitsgerät ein.
G -
SPEICHERN DER SICHERHEITSGERÄTE
Nach der Identifizierung der Sicherheitsgeräte und dem Einlegen der Batterien
werden die DIP-Schalter mit der gleichen Nummer der Sicherheitsgeräte
auf dem MASTER Wi-Fi FR auf die Position ON gesetzt, um die Speicherung der
Sicherungsgeräte zu aktivieren.
Zum Speichern:
- Drücken Sie die Taste PROG RX auf dem MASTER Wi-Fi FR => die EDGE PHOT-LED
EDGE PHOT 1 blinkt rot für 1 Minute auf (für die Speicherung erforderliche Zeit).
- Drücken Sie die Taste PROG TX auf dem Sicherheitsgerät mit DIP-Schalter 1 in
der Position ON => auf dem MASTER Wi-Fi FR blinkt die LED EDGE PHOT 1 rot auf und
wechselt nach grün und es ertönt ein Summton, der anzeigt, dass das Sicherheitsgerät
korrekt gespeichert wurde. Die LED EDGE PHOT beginnt sofort rot zu blinken.
- Wenn keine weiteren Sicherheitsgeräte gespeichert werden müssen, schaltet sich
die LED EDGE PHOT 2 nach 1 Minute aus, oder drücken Sie die TASTE PROG. RX 4 Mal
um die Speicherung abzuschließen => alle zweifarbigen LEDs EDGE PHOT müssen
sich ausschalten.
SPEICHERUNG VON WEITEREN SICHERHEITSGERÄTEN
- Nachdem das 1. Sicherheitsgerät gespeichert wurde, beginnt die EDGE PHOT-LED
EDGE PHOT 2 automatisch für 1 Minute rot zu blinken (für die Speicherung erforderliche
Zeit).
- Taste PROG. TX auf dem Sicherheitsgerät mit DIP-Schalter 2 in der Position ON
drücken => auf dem MASTER Wi-Fi FR leuchtet die rot blinkende LED EDGE PHOT 2 jetzt
grün auf und ein Summton zeigt an, dass das Sicherheitsgerät korrekt gespeichert wurde.
- Wiederholen Sie den gleichen Ablauf für jedes weitere Sicherheitsgerät (bis zu 6
Mal).
ANDERE SICHERHEITSGERÄTE HINZUFÜGEN (BIS INSGESAMT 6 STÜCK)
Falls nach der Installation die Benutzung weitere Sicherheitsgeräte (FOTOZELLEN
ODER KONTAKTLEISTEN) gewünscht wird, um die Sicherheit an der Tür zu
erhöhen, wird folgendes Vorgehen empfohlen:
- Schalten Sie die Stromversorgung zur Tür ab.
- Positionieren Sie das Sicherheitsgerät in der gewünschten Position und identifizieren Sie
es durch Setzen des internen DIP-Schalters.
- Führen Sie die Programmierung
Schalters, unterschiedlich von dem von anderen installierten Fotozellen oder
Sicherheitsgeräten, auf ON und identifizieren Sie diese mit dem entsprechenden
nummerierten Klebebandstreifen (Siehe Absatz F - Kennzeichnung von Wi-Fi
Sicherheitsgeräten).
- Aktivieren Sie den DIP-Schalter auf dem hinzugefügten Sicherheitsgerät auf der MASTER
Wi-Fi FR Karte.
- Schalten Sie die Stromversorgung zur Tür wieder ein.
- Führen Sie die Speicherung und die Systemüberprüfung, so wie weiter oben beschrieben,
durch.
NOVA Wi-Fi UND VERTIGO Wi-Fi FOTOZELLEN - SYSTEMÜBERPRÜFUNG
- Überprüfen Sie ob der auf dem Sender TX NOVA Wi-Fi ausgewählte DIP-Schalter der
gleiche ist wie auf dem Empfänger des RX NOVA Wi-Fi (z. B. 1 auf ON).
- Die korrekte Funktion des TX NOVA Wi-Fi wird durch die grüne LED angezeigt, die für 10
Sekunden aufleuchtet.
- Taste PROG. TX auf dem NOVA Wi-Fi Empfänger drücken und loslassen (wodurch dieser
für 3 Minuten für die Ausrichtung aktiviert wird). Wenn die Fotozellen bereits ausgerichtet
sind, leuchtet die rote LED ununterbrochen auf. Wenn die rote LED nicht leuchtet oder
blinkt, muss die Ausrichtung optimiert werden, bis diese ununterbrochen leuchtet.
- Nach dem Ausrichten ist zu überprüfen, ob die rote LED sich ausschaltet, wenn ein
Hindernis zwischen die Fotozellen gestellt wird und ob gleichzeitig die bei der Speicherung
zugeordnete EDGE PHOT-LED auf dem MASTER Wi-Fi FR grün aufleuchtet, solange das
Hindernis vorhanden ist.
- Auf der MASTER Wi-Fi FR Karte muss sich die LED DL3 ausschalten, was einen korrekten
Austausch des zugeordneten Eingangs mit der PHOT auf der Schalttafel anzeigt.
- Wiederholen Sie den Prozess für alle anderen installierten NOVA Wi-Fi Fotozellen.
- Führen Sie anschließend eine Systemüberprüfung von allen installieren Fotozellen durch
Aktivierung der automatisierten Bewegung aus und überprüfen Sie mit einem Gegenstand
das automatische Stoppen/Zurückfahren beim Schließen oder Stoppen/Weiterfahren beim
Öffnen.
TOUCH Wi-Fi KONTAKTLEISTEN - SYSTEMÜBERPRÜFUNG
- Activieren einer TOUCH Wi-Fi Kontaktleiste (z. B.: Sicherheitsgerät 3).
- Überprüfen Sie auf dem MASTER Wi-Fi FR ob die entsprechende LED EDGE PHOT 3 grün
blinkt und die gepaarte LED DL2 sich augenblicklich aus- und dann wieder einschaltet.
WARNUNG: Nach dem Empfang des ersten Signals werden alle weiteren Signale für 2
Sekunden ignoriert. Wenn innerhalb dieser 2 Sekunden ein Signal vorhanden ist, stammt
dieses von der LED EDGE PHOT 3, welche dann grün aufleuchtet.
- Wiederholen Sie die LED-Aktivierungsüberprüfung auf dem MASTER Wi-Fi FR durch
Aktivierung der anderen installierten TOUCH Wi-Fi Kontaktleisten.
- Führen Sie eine Abschlussprüfung aller installierten Kontaktleisten durch, indem die
automatische Bewegung aktiviert und überprüft wird, ob bei Druck auf die Kontaktleiste
die automatische Bewegung gestoppt/umgekehrt wird.

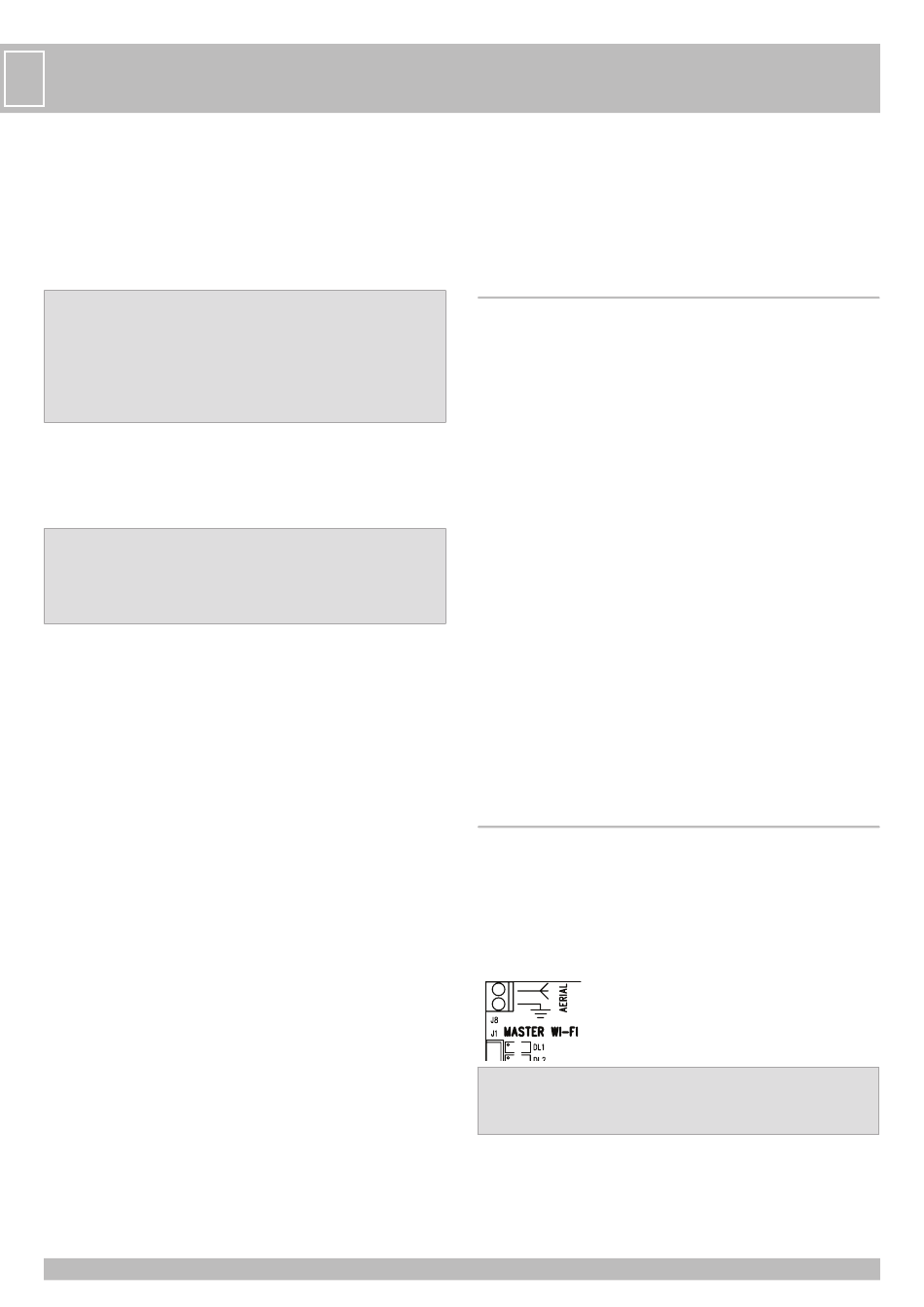

ANTENNE 868MHz
Zur Verbindung mit den Wi-Fi-868-MHz-Sicherungen ist MASTER Wi-Fi FR mit einem
Stück elektrischen Draht ausgestattet, der als Antenne fungiert und an die Klemme J8
angeschlossen wird. Falls es nötig ist, das Funksignal zu verbessern (etwa wenn MASTER
Wi-Fi FR in einen SUPER- oder MASTER Wi-Fi FR-Moter eingefügt ist, der sich wiederum
in einem Metallbehälter befindet), schließen Sie die 868,3 MHz-Antenne (Code ACG5451)
an die Klemme J8 an. Achten Sie dabei auf den Anschluss des zentralen Drahts und der
Erdung, und positionieren Sie die Antenne so, dass sie sich im „Sichtbereich" aller
Sicherungen befindet.
Für eine ordnungsgemäße Funktion des Systems dürfen sich keine Hindernisse
wie Stahlbeton-Mauern, Eisenflächen usw. zwischen MASTER Wi-Fi FR und den
Sicherungen befinden. Diese könnten die Funkverbindung stören und folglich die
Lebensdauer der Batterien der Sicherungen verringern.
ANTENNE 433MHz
Auf Schalttafeln, die mit 433,92 MHz arbeiten, verbinden Sie die Antenne in die Klemmen
1-2.
