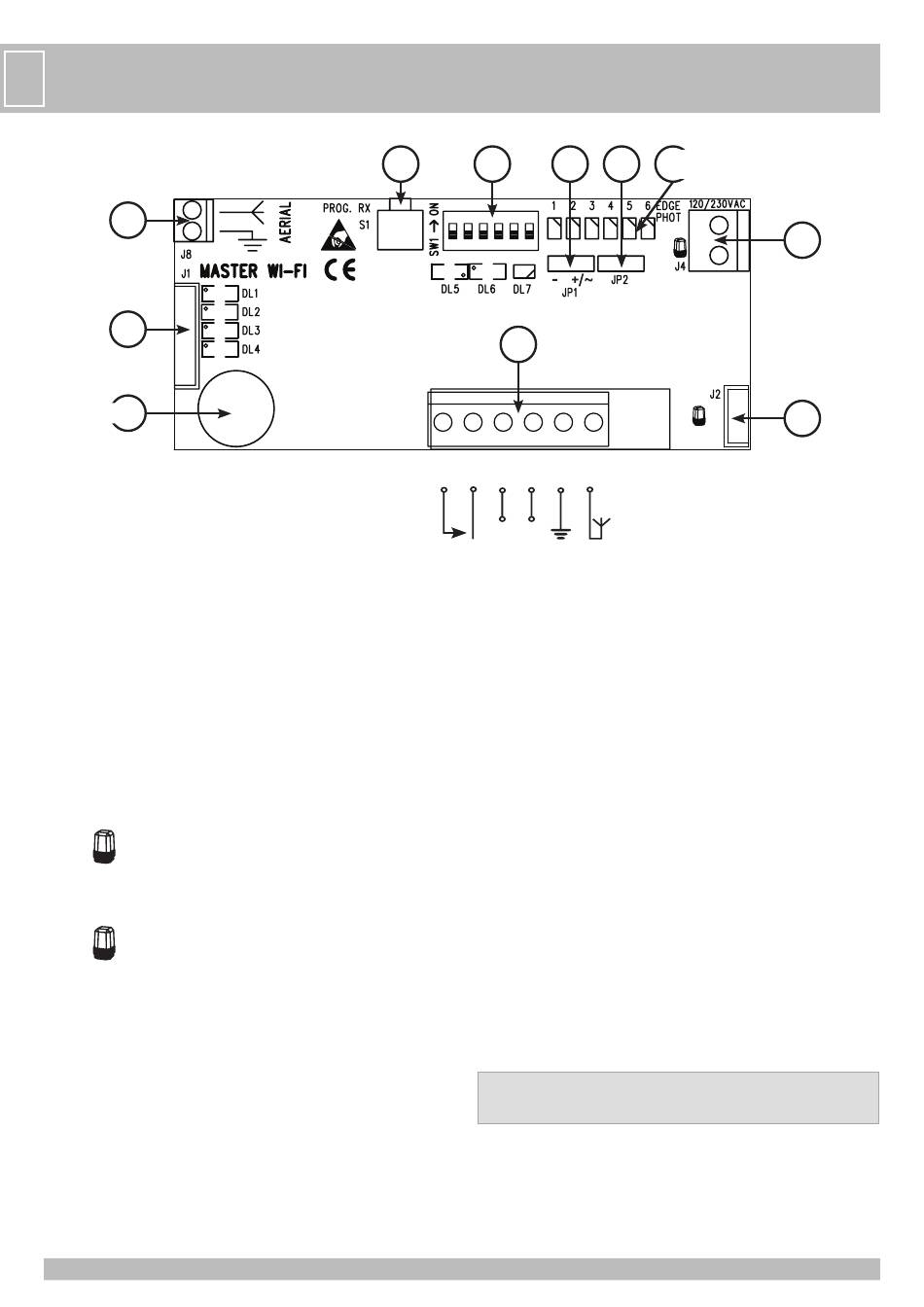

- LAYOUT
J8
J1
BUZZER
10 9 6 5
+ -
J1 => STECKER FÜR ANSCHLÜSSE AN SCHALTTAFEL UND SICHERHEITSEINGÄNGE
Grüne Draht => Kontaktleiste EDGE 2
ACHTUNG: Dieser Ausgang wird von den Kontaktleisten in den Positionen 4-5-6
gespeichert aktiviert
Graue Draht => Allgemeiner Anschluss COM
Gelbe Draht => Kontaktleiste EDGE 1
ACHTUNG: Dieser Ausgang wird von den Kontaktleisten in den Positionen 1-2-3
gespeichert aktiviert
Schwarze Draht => Fotozelle PHOT N.C.
Weiße Draht => Klemme für Anschluss von Draht der System-Steuertaste
N.O.
Braune Draht => Selbsttest-Stromversorgung A+ TEST.
J2 => STECKER FÜR SCHLÜSSE AN 12/24V ac/dc AUF DEM BLINKLICHT-
AUSGANG (POLARITÄT ÜBERPRÜFEN)
Rote Draht => Positiv (Anschluss an den Pluspol vom Blinklichtausgang)
Schwarze Draht => Negativ (Anschluss an den Minuspol vom Blinklichtausgang)
J4 => KLEMMEN ZUM ANSCHLUSS DER 120/230V SCHALTTAFEL AM
BLINKLICHT-AUSGANG
J5 => KLEMMBRETT FÜR ANSCHLUSS ANDERER MARKEN ODER RIB CRX SCHALTTAFELN
J8 => KLEMME FÜR ANSCHLÜSSE AN ANTENNE 868,3 MHz
JP1 => A+ TEST
- Jumper-Auswahl AUTOTEST-Modus für Schalttafeln Steuerungen mit Negativer
Leiter AUTOTEST
+/~ Jumper-Auswahl AUTOTEST-Modus für Schalttafeln Steuerungen mit Positiv Leiter
AUTOTEST (für RIB-Schalttafeln Steuerungen)
JP2 => Funk-Steuercode für vollständige Öffnung löschen
SW1 => DIP-Schalter für Paarbildung und Identifizierung von Kontaktleisten und Fotozellen
S1 => PROG. RX
Programmiertaste
S1
2 1 6 5 4 3 2 1
1
Hauptantenne 433 MHz
2 Erdung der Antenne 433MHz
3 Negativer Leiter 12/24V ac/dc
4 Positiver Leiter 12/24V ac/dc
5-6 Anschluss an die Schalttafel an der Steuereingabetaste für vollständiges Öffnen/Schließen.
SW1 JP1 JP2
J5
+ -
BUZZER => Summton für Installation, Warnung und Alarmstatus
LED
DL1 (rot) - Kontaktleiste Kontakt N.C. (EDGE 2)
DL2 (rot) - Kontaktleiste Kontakt N.C. (EDGE 1)
DL3 (rot) - Fotozelle Kontakt N.C. (PHOTO)
DL4 (rosso) - Auftrag Gesamtöffnung mit gegenwärtigem N.O.-Knopf in installiert
DL5 (grün) - Aktivierte Funksteuerung für vollständige Öffnung.
DL6 (gelb) - Spannungsanzeige 12V bis 24V Gleichstrom/Wechselstrom
DL7 (rot/grün) - Funkprogrammierung für vollständige-Öffnung
EDGE PHOT-LED EDGE PHOT
Aus => Normalbetrieb
grün => Kontaktleiste oder Fotozelle eingeschaltet
Rot/grün => Alarm
LED EDGE PHOT 1 - KONTAKTLEISTE ODER FOTOZELLE 1
LED EDGE PHOT 2 - KONTAKTLEISTE ODER FOTOZELLE 2
LED EDGE PHOT 3 - KONTAKTLEISTE ODER FOTOZELLE 3
LED EDGE PHOT 4 - KONTAKTLEISTE ODER FOTOZELLE 4
LED EDGE PHOT 5 - KONTAKTLEISTE ODER FOTOZELLE 5
LED EDGE PHOT 6 - KONTAKTLEISTE ODER FOTOZELLE 6
SW1 DIP-SCHALTER - DIP
DIP 1 ON => KONTAKTLEISTE ODER FOTOZELLE 1 AKTIVIERT
DIP 2 ON => KONTAKTLEISTE ODER FOTOZELLE 2 AKTIVIERT
DIP 3 ON => KONTAKTLEISTE ODER FOTOZELLE 3 AKTIVIERT
DIP 4 ON => KONTAKTLEISTE ODER FOTOZELLE 4 AKTIVIERT
DIP 5 ON => KONTAKTLEISTE ODER FOTOZELLE 5 AKTIVIERT
DIP 6 ON => KONTAKTLEISTE ODER FOTOZELLE 6 AKTIVIERT
ACHTUNG: Wenn Sie eine Veränderung der Position der DIP-Schalter auszuführen,
drücken Sie die PROG RX für 6 Mal, um den Status der DIP-Schalter zu aktualisieren.
Nach dem EDGE PHOT-LEDs sollten alle ausgeschaltet werden.
