RIB MASTER Wi-Fi FR Mode D'emploi page 36

E
S
C

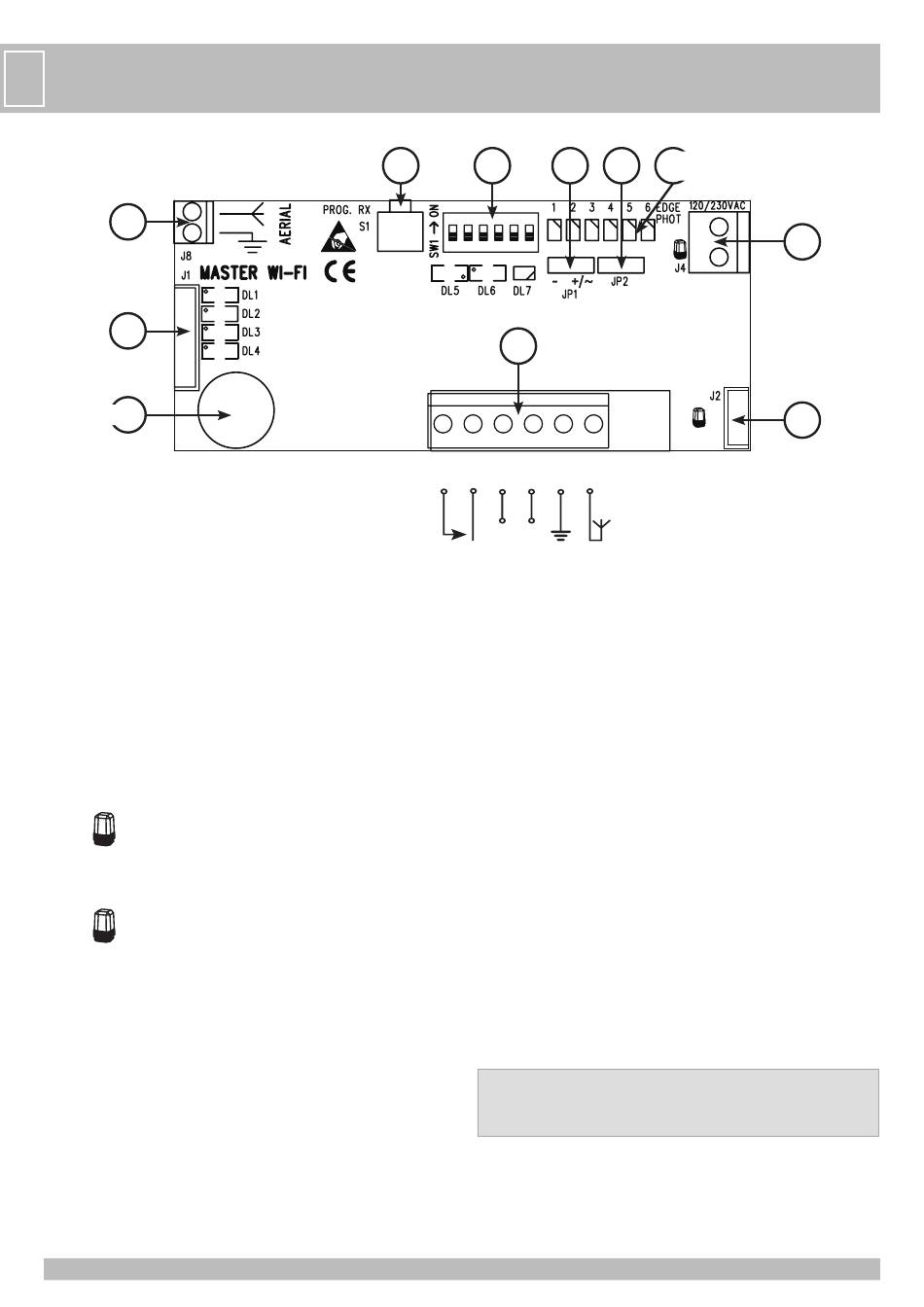

- LAYOUT
J8
J1
BUZZER
10 9 6 5
+ -
J1 =>
CONECTOR PARA CONEXIONES AL CUADRO DE MANDO, A LAS ENTRADAS A LAS
SEGURIDADES
Cable verde => costa EDGE 2
NOTA: esta salida es activada por las costas almacenados en las posiciones 4-5-6
Cable gris => común de los contactos COM
Cable amarillo => costa EDGE 1
NOTA: esta salida es activada por las costas almacenados en las posiciones 1-2-3
Cable negro => fotocélula PHOT N.C.
Cable blanco => borne al que debe conectarse el cable proveniente del
botón de mando N.O. ya presente en la instalación.
Cable marrón => alimentación autotest A+ TEST.
J2 => CONECTOR PARA CONEXIONES AL CUADRO DE MANDO A 12/24V ac/dc,
A LA SALIDA DEL INTERMITENTE (ATENCIÓN A LAS POLARIDADES)
Cable rojo => positivo (para conectar al polo positivo de la salida del intermitente)
Cable negro => negativo (para conectar al polo negativo de la salida del intermitente)
J4 => BORNES PARA CONEXIONES AL CUADRO DE MANDO 120/230V, A LA
SALIDA DEL INTERMITENTE
J5 => REGLETA DE BORNES PARA CONEXIONES SOBRE CUADROS DE MANDO DE
OTRAS MARCAS O RIB CRX
J8 => BORNE PARA CONEXION ANTENA 868,3 MHz
JP1 => A+ TEST
- Jumper selección modalidad AUTOTEST para cuadros de mando con alimentación
AUTOTEST negativa
+/~ Jumper selección modalidad AUTOTEST para cuadros de mando con alimentación
AUTOTEST positiva/alternada (como los cuadros RIB)
JP2 => Habilitación/cancelación códigos de radio para apertura total
SW1 => Microinterruptores de combinación e identificación de costas y fotocélulas
S1 => PROG. RX Botón para programación
S1
2 1 6 5 4 3 2 1
1 central antena 433MHz
2 masa antena 433MHz
3 alimentación negativa a 12/24V ac/dc
4 alimentación positiva a 12/24V ac/dc
5-6 para conectar la central de mando a la entrada del comado de apertura/cierre total
SW1 JP1 JP2
J5
+ -
BUZZER
=> Señalización sonora para los estados de instalación, atención y alarma
LED
DL1 (rojo) - contacto costas N.C. (EDGE 2)
DL2 (rojo) - contacto costas N.C. (EDGE 1)
DL3 (rojo) - contacto fotocélulas N.C. (PHOTO)
DL4 (rojo) - mando apertura total con botón N.O. ya presente en la instalación
DL5 (verde) - mando radio apertura total activado
DL6 (amarillo) - presencia de tensión de alimentación 12-24V ca/cc
DL7 (rojo/verde) - memorización de los códigos de radio para apertura total
LED EDGE PHOT
apagado => funcionamiento regular
verde => costa o fotocélula ocupada
rojo/verde => alarma
LED EDGE PHOT 1 - COSTA O FOTOCÉLULA 1
LED EDGE PHOT 2 - COSTA O FOTOCÉLULA 2
LED EDGE PHOT 3 - COSTA O FOTOCÉLULA 3
LED EDGE PHOT 4 - COSTA O FOTOCÉLULA 4
LED EDGE PHOT 5 - COSTA O FOTOCÉLULA 5
LED EDGE PHOT 6 - COSTA O FOTOCÉLULA 6
SW1 MICROINTERRUPTORES - DIP
DIP 1 ON => COSTA O FOTOCÉLULA 1 ACTIVADA
DIP 2 ON => COSTA O FOTOCÉLULA 2 ACTIVADA
DIP 3 ON => COSTA O FOTOCÉLULA 3 ACTIVADA
DIP 4 ON => COSTA O FOTOCÉLULA 4 ACTIVADA
DIP 5 ON => COSTA O FOTOCÉLULA 5 ACTIVADA
DIP 6 ON => COSTA O FOTOCÉLULA 6 ACTIVADA
ATENCIÓN: Cuando efectúa un cambio de posición de los microinterruptores, presionan
la tecla PROG RX por 6 veces, de tal modo que remita la programación del
sistema.
Al término, los leds EDGE PHOT deben resultar todo apagados.
36
LED EDGE PHOT
EDGE PHOT 1-6
J4
J2
12/24V ac/dc
