- RACCORDEMENT DE LA CARTE MASTER Wi-Fi FR
ATTENTION: L'utilisation du produit à l'intérieur de conteneurs en métal peut causer un mauvais fonctionnement du système. Il est donc recommandé dans ces cas, d'ajouter
l'antenne code ACG5451 à appliquer au carter métallique pour une parfaite réception/ transmission des signaux.
ATTENTION: EST IMPORTANT DE SÉLECTIONNER SUR TABLEAU ÉLECTRONIQUES LA FONCTION PRÉ-CLIGNOTEMENT (SI DISPONIBLE).
On conseille de se mémoriser sur le tableau électroniques un temps de fermeture automatique pas supérieure à une minute.
Vérifier la présence de un fusible de protection en série sur secondarie du tableau électroniques.
En cas elle ne soit pas présente, relier en série à l'alimentation du MASTER un fusible retardé de T 200 mA.
- Débrancher le tableau électroniques de l'automatisme.
NOTE: l'ouverture du portail se produit environ 2 secondes après qu'il a donné une commande par radio ou sur le bouton. C'es pour permettre à la fiche MASTER Wi-Fi FR de vérifier la
présence et le correct fonctionnement des sûretés mémorisées.

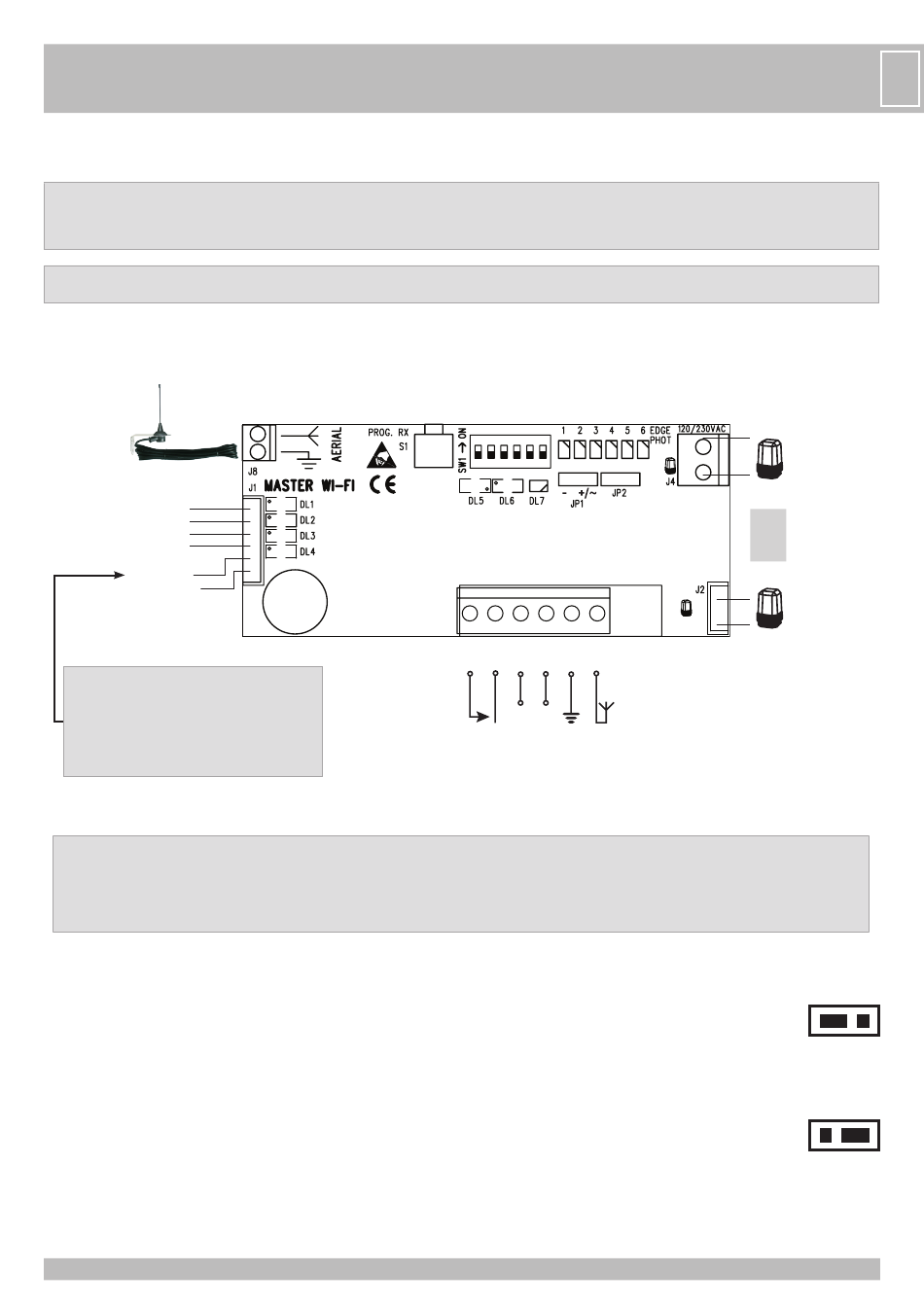

EDGE 2 fil vert
COM
fil gris
EDGE 1 fil jaune
PHOT.N.C.
fil noir
BOUTON DE COMMANDE
fil blanc
A+ TEST fil marron
10 9
Le système Wi-Fi fonctionne normalement s'il gère
toutes les radio commandes (avec son module
radio 433 MHz) et filaires (avec son fil blanc).
En cas d'utilisation de récepteurs radio et de
commandes filaires existant (donc extérieurs au
Système Wi-Fi), pour un fonctionnement regulier
il faut les lier à le fil blanc du MASTER Wi-Fi FR.
* Raccordement OBLIGATOIRE pour tableaux avec sortie clignoteur à 120/230V ac
** Raccordement OBLIGATOIRE pour tableaux avec sortie clignoteur à 12/24V ac/dc. ATTENTION RESPECTER LES POLARITES
!
La connexion est obligatoire, même au cas où il n'y ait pas un clignoteur dans le système.
ATTENTION: Toujours connecter la sortie du clignoteur du tableau électroniques à la carte MASTER Wi-Fi FR dans une des bornes prévues à cet effet, selon que le
clignoteur est alimenté à 230V ou à les fils du connecteur J2 pour 12/24V. Si le raccordement n'est pas correct, la porte ne devrait pas fonctionner et le bipper devrait
émettre quatre bips signalant le mauvais branchement.
ENTREE EDGE 2 (fil gris COM, fil vert EDGE 2) dédiée aux sécurités de la barre palpeuse
EN FERMETURE.
Attention: le cavalier présent sur les bornes COM-EDGE 2 du tableau électroniques doit
être retiré.
ENTREE EDGE 1 (fil gris COM, fil jaune EDGE 1) dédiée aux sécurités de la barre palpeuse
EN OUVERTURE.
Attention: le cavalier présent sur les bornes COM-EDGE 1 du tableau électroniques doit
être retiré.
ENTREE PHOTOCELLULES (fil gris COM, fil noir PHOT) dédiée aux sécurités
des photocellules.
Attention: le cavalier présent sur les bornes COM-PHOT du tableau électroniques doit être
retiré.
BOUTON DE COMMANDE (fil gris COM, fil blanc BOUTON N.O.)
Déconnecter chaque commandes filaires du tableau électroniques et le connecter à fil blanc
de MASTER Wi-Fi FR.
6 5 2 1
+ -
1 centrale antenne 433 MHz
2 masse antenne 433 MHz
3 alimentation négative 12/24V ac/dc
4 alimentation positive 12/24V ac/dc
5-6 à raccorder au tableau électroniques à l'entrée du commande d'ouverture/fermeture totale
6 5 4 3 2 1
+ -
RACCORDEMENT DE L'ENTREE AUTOTEST (fil marron A+ TEST) pour le respect de la
norme EN 13849-2:2015
- Si le tableau électronique utilisé dispose d'un autotest, placer le cavalier
JP1 du MASTER Wi-Fi sur la base de la alimentation fournie par le
tableau électroniques utilisé (negative ou positive/alternatif - voir le
relatif manuel).
- Raccorder la sortie autotest du tableau électroniques au fil marron du
MASTER Wi-Fi FR afin de pouvoir contrôler le système après chaque
ouverture complète de l'automatisme.
- La fermeture ne s'effectue que si la carte MASTER Wi-Fi FR a passé
le test.
- Si le test de la carte MASTER Wi-Fi FR s'avère négatif, le tableau
électroniques bloque l'automatisme, la LED EDGE PHOT sur la carte
MASTER Wi-Fi FR correspondant à la sécurité en panne clignote rouge/
vert.
- Le bipper émet un bip pendant 1 minute pour signaler le dysfonctionnement.
- L'état d'alarme se renouvelle pendant 1 minute après une demande d'ouverture/fermeture.
Si le tableau ne dispose pas d'un autotest, le test de contrôle est ignoré.
