RIB MASTER Wi-Fi FR Mode D'emploi page 29

D

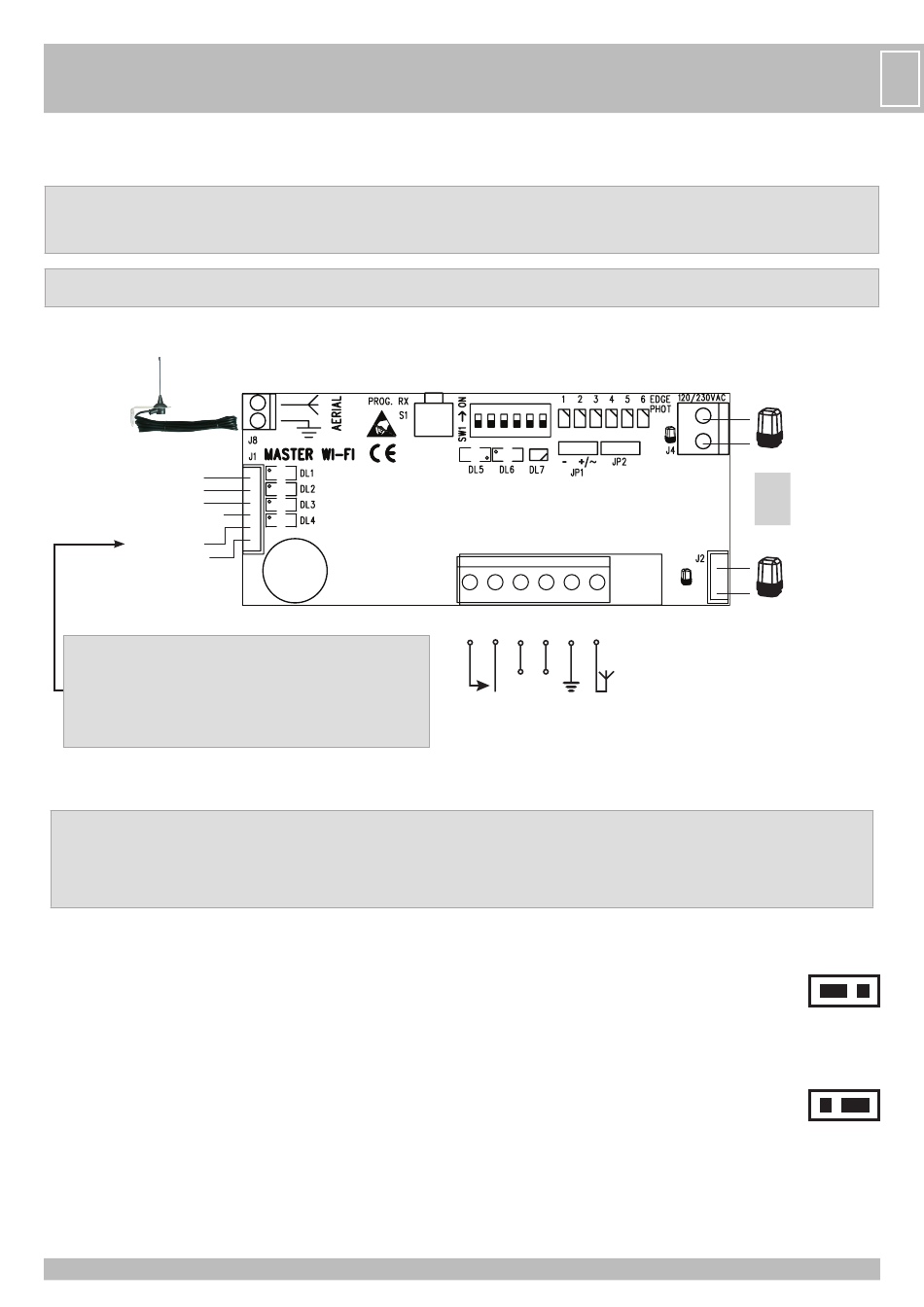

- ANSCHLUSS DER MASTER Wi-Fi FR KARTE
WARNUNG: Die Verwendung des Produkts innerhalb von Metallbehältern eine Funktionsstörung des Systems führen kann. Es ist daher in diesen Fällen empfohlen, die
Antenne Kode ACG5451 dem Metallgehäuse hinzuzufügen, für einen perfekten Empfang / Übertragung von Signalen.
WARNUNG: IST ES WICHTIG DIE FUNKTION VORBLINKEN ZU AKTIVIERT (WENN VORHANDEN).
Darüber hinaus ist es empfehlenswert, die Steuerung eines Motors zu speichern, automatische Schließzeit nicht mehr als eine Minute.
Überprüfen Sie, auf die Steuerung, das Vorhandensein von Schutz Sicherung in Serie auf der sekundären.
Falls nicht vorhanden, verbinden Sie eine T 200 mA träge Sicherung in Reihe schalten auf der MASTER Stromversorgung.
- Stromversorgung zur Automatik-Schalttafel abschalten.
HINWEIS: Die Öffnung des Tores wird etwa 2 Sekunden, nachdem man ein Radio-Befehl oder Button gab. Dies ist es, die MASTER Wi-Fi FR für die Sicherheit und das reibungslose
Funktionieren des Gedächtnisses zu überprüfen.
EDGE 2 Grüne Draht
COM Graue Draht
EDGE 1 Gelbe Draht
PHOT.N.C. Schwarze Draht
CONTROL BUTTON
Weiße Draht
A+ TEST Braune Draht
10 9
MASTER Wi-Fi FR arbeitet normal, wenn er all das Radiosteuerungen (mit
seinem 433 MHz-Funkmodul) und Kabelsteuerungen (mit seinem WEISSE
DRAHT) behandelt.
Im Falle der Verwendung der bestehenden Radio-Empfänger und
Kabelsteuerungen (außerhalb von Wi-Fi-System), für eine richtiege
Arbeitsweise, müssen Sie sie durch den WEISSEN DRAHT des MASTER
Wi-Fi FR verbinden.
* OBLIGATORISCHER Anschluss für Schalttafeln mit einem 120/230V ac für Blinklicht
** OBLIGATORISCHER Anschluss für Schalttafeln mit einem 12/24V ac/dc für Blinklicht. WARNUNG: POLARITÄT ÜBERPRÜFEN
!
Die Verbindung ist erforderlich, auch wenn Sie keine Blinkleuchte in das System haben.
WARNUNG: Immer den Ausgang für das Blinklicht der Schalttafel zur MASTER Wi-Fi FR Karte mit einer der zugeordneten Klemmen, abhängig davon ob das Blinklicht
mit 230 V oder 12/24 V betrieben wird, verbinden. Wenn diese Verbindung nicht erfolgt, wird die Tür nicht funktionieren und es ertönt ein Summton von 4 Sekunden,
der anzeigt, dass diese Verbindung fehlt.
EDGE 2 INPUT (graue Draht COM, grüne Draht EDGE 2) ist für die Kontaktleiste
vorgesehen (ÖFFNUNG).
Warnung: An den COM-EDGE Klemmen der RIB Schalttafeln müssen alle Überbrückungen
entfernt werden.
EDGE 1 INPUT (graue Draht COM, gelbe Draht EDGE 1) ist für die Kontaktleiste
vorgesehen (SCHLIESSEN).
Warnung: An den COM-EDGE Klemmen der RIB Schalttafeln müssen alle Überbrückungen
entfernt werden.
PHOTOCELL INPUT (graue Draht COM, schwarze Draht PHOT) ist für die Fotozelle
vorgesehen.
Warnung: An den COM-PHOT Klemmen der RIB Schalttafeln müssen alle Überbrückungen
entfernt werden.
CONTROL BUTTON (graue Draht COM, weiße Draht N.O. BUTTON)
Trennen Sie die Kabelsteuerungen von der Schalttafel und verbinden Sie den WEISSEN
DRAHT des MASTER Wi-Fi FR.
6 5 2 1
+ -
6 5 4 3 2 1
+ -
1 Hauptantenne 433 MHz
2 Erdung der Antenne 433MHz
3 Negativer Leiter 12/24V ac/dc
4 Positiver Leiter 12/24V ac/dc
5-6 Anschluss an die Schalttafel an der Steuereingabetaste für vollständiges Öffnen/Schließen.
ANSCHLUSS DES SELBSTTESTEINGANGES (Brown Draht A+ TEST)
(zur Erfüllung der Norm EN 13849-2:2015)
- Wenn die Steuerung die Autotest Funktion hat, positionieren Sie Jumper
JP1 von MASTER Wi-Fi FR je nachdem ob AUTOTEST Stromversorgung
von Steuerung negativ oder positiv / alternate ist (siehe Anleitung).
- Schließen Sie den Ausgang für den Selbsttest der Schalttafel an die
braun-Draht auf der MASTER Wi-Fi FR derart an, damit diese das
System am Ende von jeder vollständigen automatischen Öffnung
überprüfen kann.
- Ein Schließen wird nur dann erfolgen, wenn die MASTER Wi-Fi FR Karte
den Kontrolltest passiert hat.
- Wenn die MASTER Wi-Fi FR Karte den Kontrolltest nicht besteht, wird die
Schalttafel den Automatikbetrieb blockieren und die EDGE PHOT-LED
auf der MASTER Wi-Fi FR Karte zeigt einen Sicherheitsausfall an, indem
sie abwechseln rot und grün aufblinkt.
Um das Problem anzuzeigen ertönt ein sich ändernder Summton für eine Minute.
Der Alarmstatus des Summtons ertönt wieder für 1 Minute, wenn ein Befehl
übertragen wird.
Wenn die Schalttafel nicht mit einem Selbsttest ausgestattet ist, wird der Kontrolltest
ignoriert.
29
*
120/230V ac
!
+
**
12/24V ac/dc
12/24V ac/dc
-
-
JP1
JP1
