4.2.3

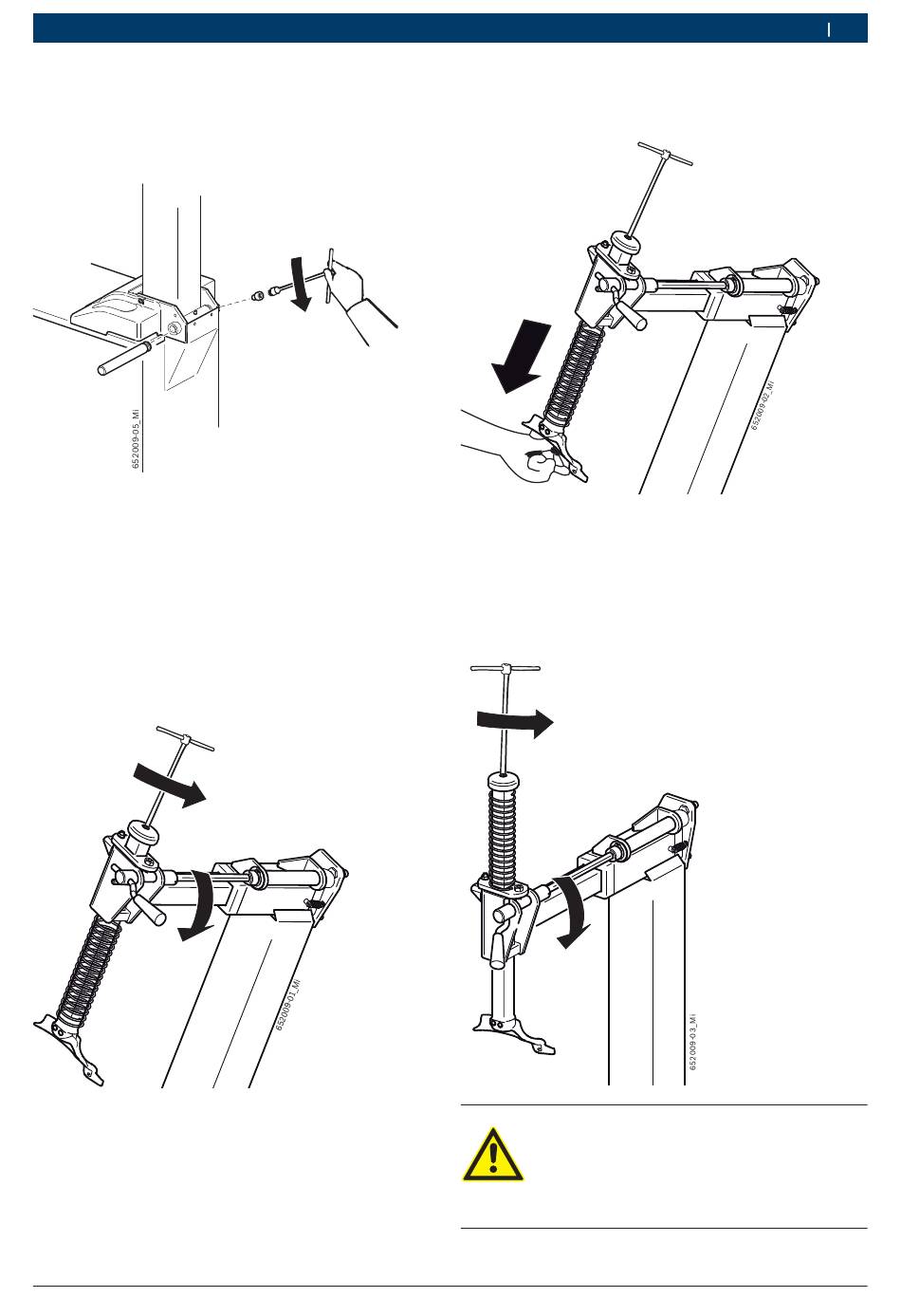

Ajuste del palo

1. Ajustar el palo al contenedor colocando el perno con
un martillo y ajustar el tornillo perno-fulcro.
4.2.4

Posicionamiento del asta vertical

1. Bajar la leva de bloqueo para desbloquear el asta
vertical (1).
2. Vuelque manualmente la columna hacia atrás.
3. Desenroscar la tapa ubicada en la parte superior
del asta con una llave a brugola (2) (llave hexagonal
cóncava)
2
1
Robert Bosch GmbH
Primera puesta en servicio | TCE 4335 | 63
!
Atención: desbloquear el asta teniendo cuidado de
poner una mano debajo de la misma
4. Estrarre l'asta; sfilare la molla e reinfilare l'asta nella
sede originiaria bloccandola a fine corsa (1).
5. Inserire la molla nella parte superiore dell'asta e riav-
vitare il tappo con chiave a brugola di 6 mm (2).
2
1
¡Peligro!
El muelle podría expulsar violentamente el
asta de su lugar, constituyendo un serio peli-
gro para el operador.
€
Seguir esta operación con cuidado.
es
|
