de 8 | TCE 4335 | Erstinbetriebnahme
Pos. Bezeichnung
13 Montagekopf
14 Gleitrolle
15 Spannteller
16 Laufschienen
17 Spannklauen
18 Drucklufttank
19 Manometer für Reifenbefül-
lung
20 Befüllschlauch.
21 Taste zum Ablassen
22 Schmiermittelbehälter
23 Wulstabheber

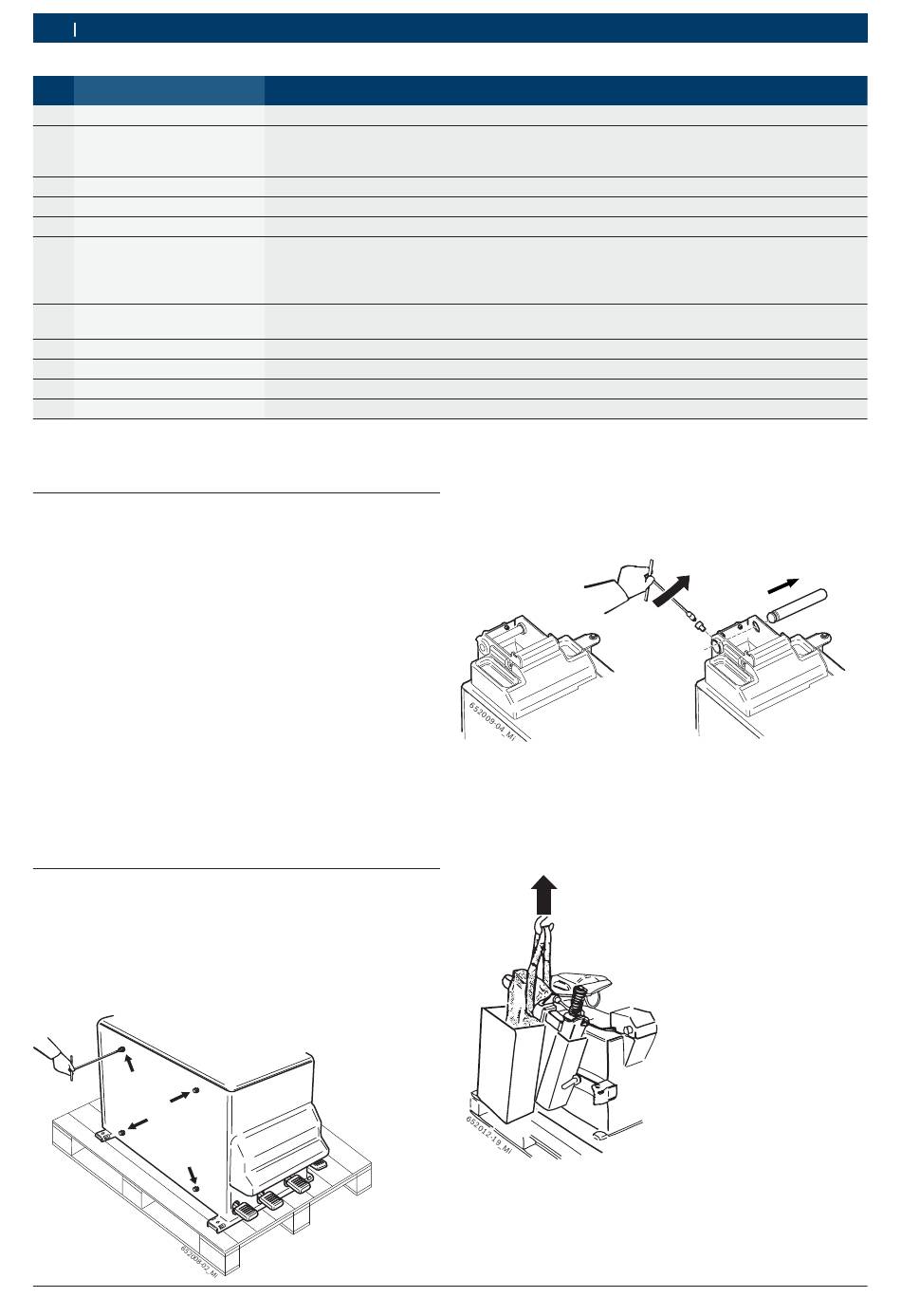

4.

Erstinbetriebnahme

4.1

Auspacken

1. Band und Befestigungsklammern von Palette und
Karton der Verpackung entfernen.
i
Nach dem Auspacken prüfen, ob sich die TCE 4335
in einwandfreiem Zustand befindet und keine sicht-
bar beschädigten Teile aufweist. Im Zweifelsfall mit
der Inbetriebnahme warten und einen qualifizierten
Techniker und/oder den Verkäufer der Maschine
hinzuziehen.
2. Die Standard-Zubehörteile und das Verpackungsma-
terial aus der Verpackungskiste nehmen.
i
Das Verpackungsmaterial über entsprechende Sam-
melstellen korrekt entsorgen.
4.2

Installation

4.2.1

Abnahme der Abdeckung

1. Die vier Schrauben der seitlichen Abdeckung ab-
schrauben und die Abdeckung abnehmen.
|
1 695 106 642 2010-12-22
Funktion
Demontage und Montage des Reifens von der Felge (mit Hilfe des Wulstabhebers).
Befindet sich im Sitz des Montagekopfs und dient der Vermeidung jeglicher Reibung zwischen
Felgen und Montagekopf während der Demontage und Montage des Reifens.
Für Alu-Felgen ist ein Spezialkeil aus Kunststoff vorgesehen.
Einspannen und Drehen der Felge.
Positionierung der Spannklauen. Aufpumpen von schlauchlosen Reifen.
Inneres und äußeres Fixieren der Felge.
Befüllung von schlauchlosen Reifen mit einer Hochdruck-Reifenbefüllung,
mit der der Reifenwulst an das Felgenhorn angeblasen wird.
Der Lufttank (entsprechend der EU-Richtlinie 87/404) verfügt über ein Fassungsvermögen von
18 Litern Druckluft.
Überwachung während des Aufpumpens des Reifens.
Der Manometer entspricht der EWG-Richtlinie 87/217.
Befüllen des Reifens.
Ablassen des Reifens.
Halterungsring des Behälters der Montierpaste.
Abheben des Reifenwulstes während der Demontage und Montage des Reifens.
4.2.2 Anheben der Montagesäule
1. Die Schraube am Drehbolzen mit einem 6er-Inbuss-
schlüssel lösen und den Bolzen herausziehen.
2. Einen geeigneten Hebegurt mit 1 Meter Länge vom
Modell DR 50 (Sicherheitsfaktor 6:1) zu Hilfe neh-
men, den Gurt um die Montagesäule schlingen und
die Montagesäule mit einem Hebekran
3. Die Montagesäule auf dem Maschinenunterbau
abstützen.
anheben.
