IBM System x3550M2 4198 Guide D'utilisation page 38

v Emplacement PCI 1 : Il permet d'insérer une carte demi-hauteur PCI Express ou
v Emplacement PCI 2 : Il permet d'insérer une carte courte pleine hauteur PCI
v Connecteur du cordon d'alimentation : Ce connecteur permet de relier un
v Connecteur vidéo : Ce connecteur permet de relier un moniteur. Vous pouvez
v Connecteur série : Ce connecteur permet de relier un périphérique série à
v Connecteurs USB : Ces connecteurs permettent de relier un périphérique USB
v Connecteur Ethernet de gestion de système : Ce connecteur permet de
v Connecteurs Ethernet : Ces connecteurs permettent de connecter le serveur à

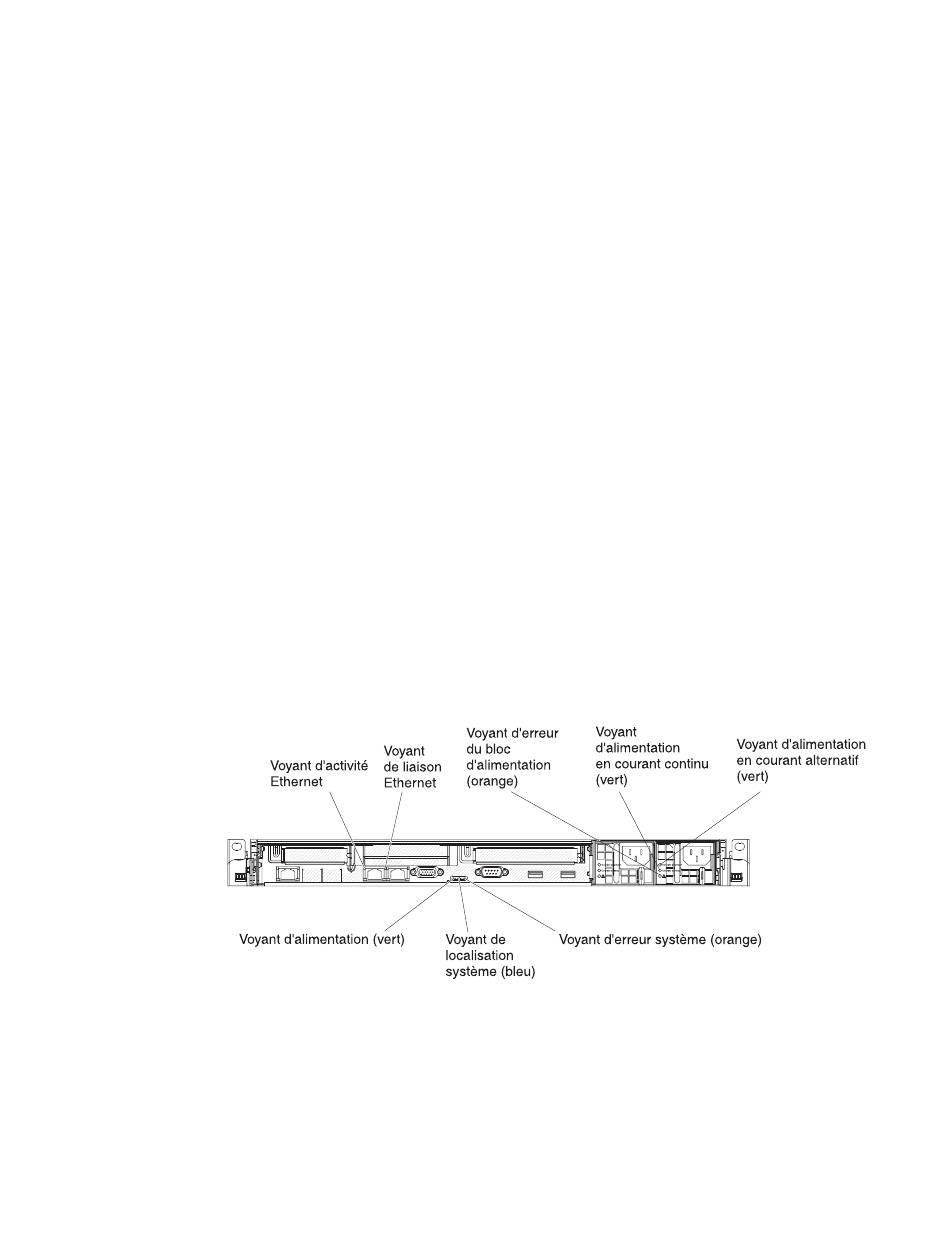

La figure suivante présente les voyants situés à l'arrière du serveur.
v Voyants d'activité Ethernet : Ces voyants s'allument lorsque le serveur
v Voyants de liaison Ethernet : Ces voyants s'allument lorsqu'une connexion est
v Voyant d'erreur système : Ce voyant s'allume en cas d'erreur système. Un
16
IBM System x3550 M2 Types 4198 et 7946 - Guide de maintenance et d'identification des problèmes
PCI-X. Les modèles standard du serveur sont équipés de deux cartes de bus
PCI Express. Vous pouvez vous procurer une carte de bus PCI-X facultative
équipée d'une patte si vous souhaitez installer une carte PCI-X à cet
emplacement.
Express ou PCI-X. Les modèles standard du serveur sont équipés de deux
cartes de bus PCI Express. Vous pouvez vous procurer une carte de bus PCI-X
facultative équipée d'une patte si vous souhaitez installer une carte PCI-X à cet
emplacement.
cordon d'alimentation.
utiliser les connecteurs vidéo avant et arrière en même temps.
Remarque : Résolution vidéo maximale : 1600 x 1200 à 75 Hz.
9 broches. Le port série est partagé avec le module IMM (Integrated
Management Module). Le module IMM peut prendre le contrôle du port série
partagé pour rediriger la console texte et le trafic série au moyen d'une
connexion SOL (Serial over LAN).
(souris, clavier ou autre).
connecter le serveur à un réseau pour un contrôle total des informations de
gestion de système.
un réseau.
transmet ou reçoit des signaux du réseau local Ethernet connecté au port
Ethernet.
active sur l'interface 10BASE-T, 100BASE-TX ou 1000BASE-TX pour le port
Ethernet.
voyant du panneau de diagnostic Light Path s'allume également pour aider à
isoler l'erreur.
