2.13 CONNEXIONS DE CÂBLE DU PANNEAU DE COMMANDE 3020 623

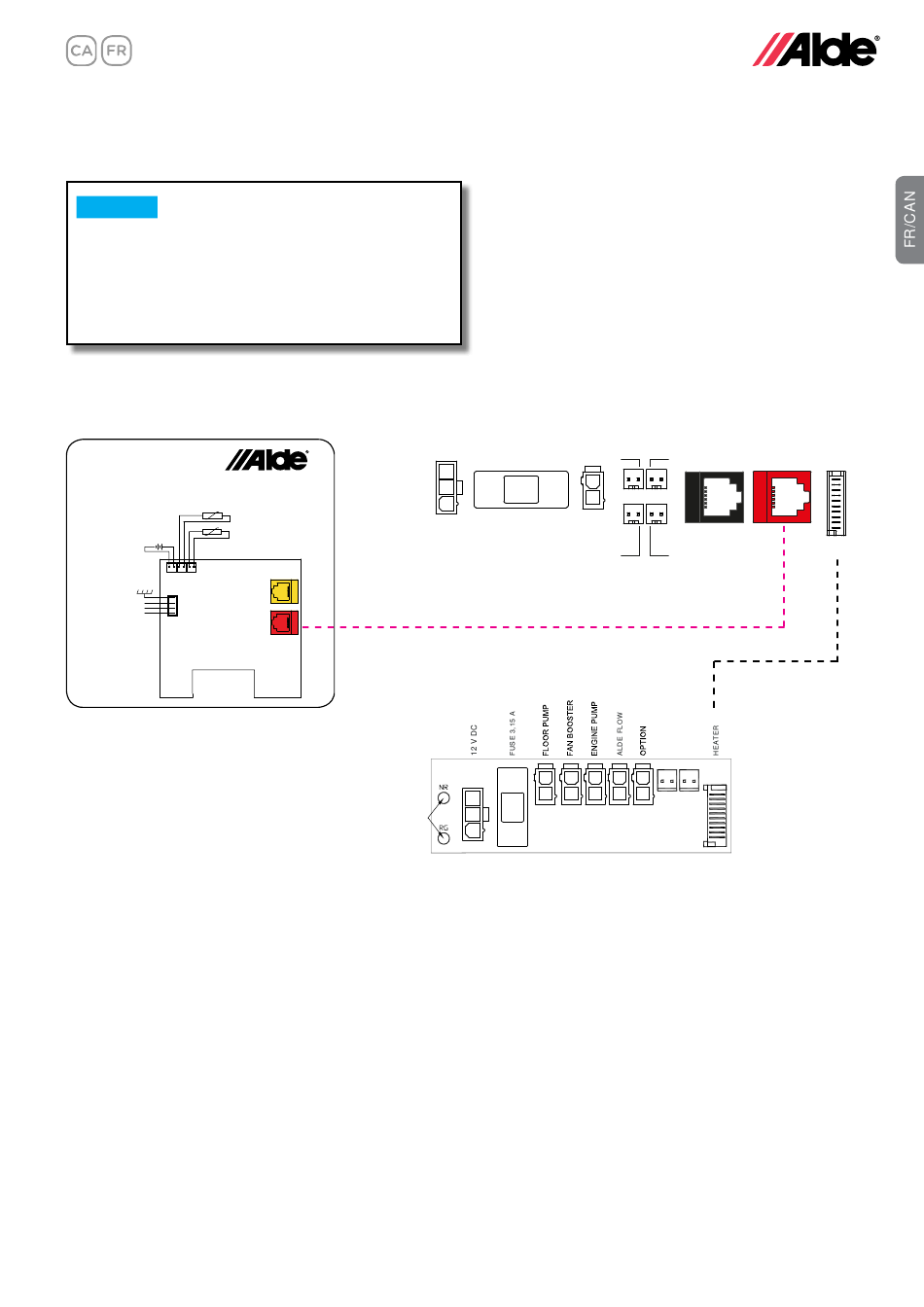

Brancher les accessoires au panneau de commande comme indiqué dans le schéma ci-dessous.
AVIS
Ne pas attacher ni fixer des câbles 12 volts ou des
câbles pour capteur à des câbles de 120 volts. Il est
préférable de ne pas placer les câbles trop près de
l'un et de l'autre. Si les câbles sont mis en paquet, les
risques d'arrêt augmentent.
Arrière du panneau de commande
Remote Sensor 2 Bed
Remote Sensor 1 Sofa
+
Battery Back-up (3V DC)
External panel
Les fonctions marquées d'une (*) sont des accessoires, qui ne sont pas installés sur tous les véhicules, vous référer
aux directives du fabricant du véhicule.
3020
12 V DC
CI Bus
Heater
OUT 12V DC
CONNECTED TO HEATER
Panneau en option sur Compact 3020 HE
Circuit imprimé sur Compact 3020 HE
Load
monitor
E
D
12 V
Fuse 3,15 A
pump
External
start
-
+
Outdoor
sensor
Tin bus Control panel
F
I
Window
Option board/
sensor
Mechanical panel
