1.3 DESCRIPTION DU SYSTÈME DE CHAUFFAGE
La chaudière Alde Compact 3020 (figure 1) est conçue pour fournir de la chaleur et de l'eau chaude pour utilisation domestique.
Le système de chauffage comprend un brûleur de GPL et un élément de chauffage électrique. Vous pouvez utiliser le
système soit avec le GPL ou l'électricité, ou même avec les deux.
Le système de chauffage se compose d'une chaudière ainsi que d'un vase d'expansion, qui est installé au point le
plus élevé du VR. Vérifiez le manuel du propriétaire de votre VR pour déterminer où il faut installer le vase d'expan-
sion. Le système de chauffage fonctionne en circulant du glycol chaud dans les tuyaux et les convecteurs de chaleur,
comme un système de chauffage dont sont dotées de nombreuses maisons.
Le système de chauffage est pourvu d'une pompe de circulation électrique de 12 volts utilisée pour faire circuler le li-
quide chauffé. Les convecteurs de chauffage qui se trouvent près du plancher du VR permettent de chauffer l'air par le
liquide chaud dans le système, l'air s'élève et circule afin de chauffer l'espace de votre VR. Le système de chauffage
est aussi muni d'un chauffe-eau intégré ayant une capacité d'environ 8,4 litres (2,5 gallons) d'eau potable.
La chaudière au GPL dans le système de chauffage peut produire environ 12 litres (3 gallons) à 40 °C (104 °F) d'eau toutes
les demi-heures. Si on utilise des éléments électriques au lieu du gaz pour alimenter le système de chauffage, la capacité
WARNING
est légèrement réduite. Vous pouvez utiliser le système de chauffage pour chauffer le VR sans remplir le chauffe-eau.
VARNING
AVERTISSEMENT
WARNUNG
L'eau chaude à des températures au-dessus de 49 ºC
ADVARSEL
(120 °F) peut causer de grave blessures et dans les
cas extrêmes, même la mort. VAROITUS
Le système de chauffage peut fournir de l'eau chaude
ADVERTENCIA
atteignant jusqu'à 185 °F (85° C).
– Pour une opération sans danger, veuillez utiliser un
AVVERTENZA
robinet mélangeur à une température ne dépassant
WAARSCHUWING
pas 48 °C (118 °F).
Le système de commande permet de choisir une source d'énergie au GPL ou à l'électricité, ou les deux. Si électricité
et gaz sont sélectionnés, le système donne la priorité à l'alimentation électrique.

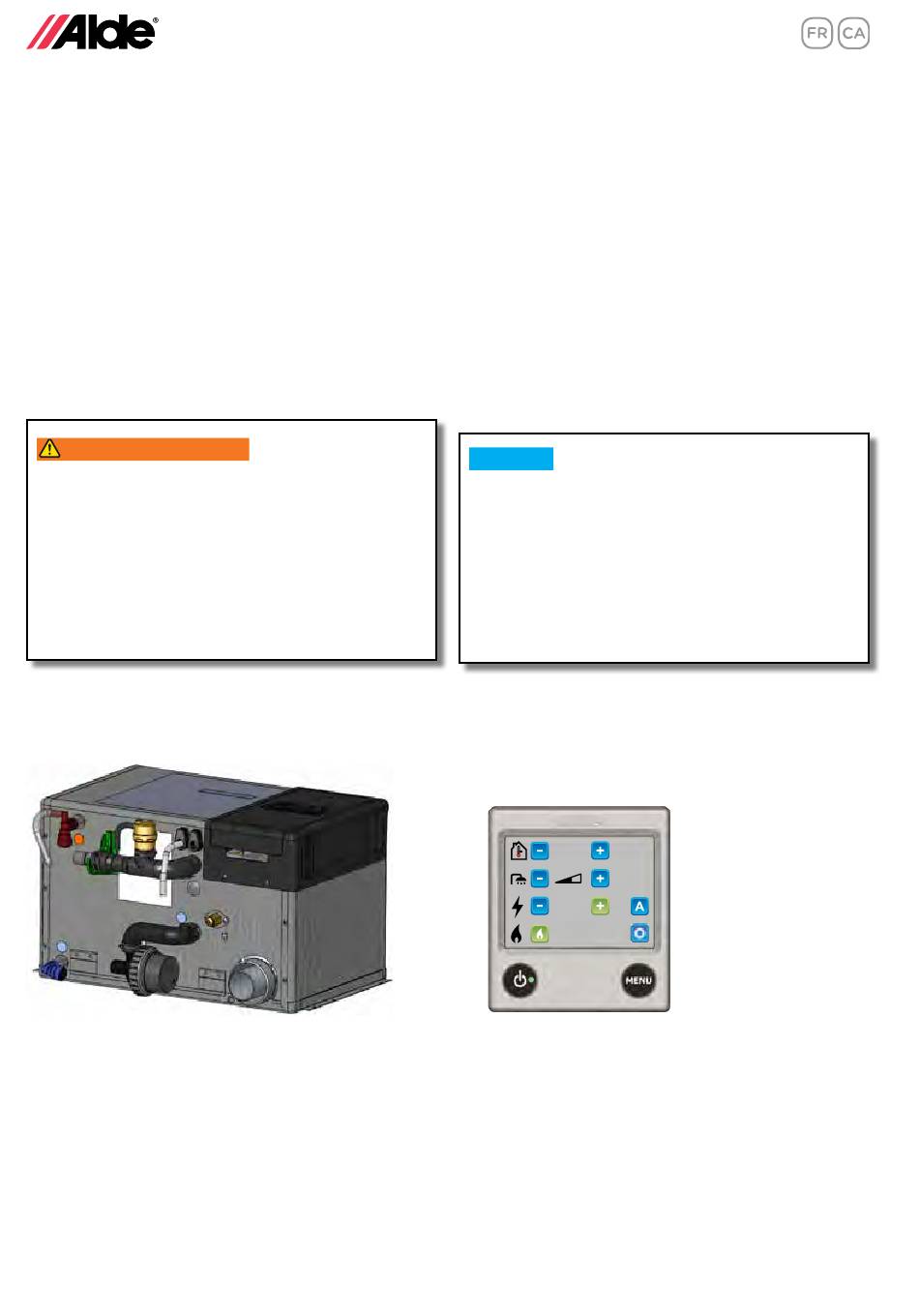

Figure 1. Chaudière Compact 3020 Alde
34
DANGER D'EAU
CHAUDE
AVIS
Le système de chauffage Compact 3020 est conçu
pour être utilisé avec un thermostat.
Ce manuel comporte les directives pour contrôler le sys-
tème en utilisant le panneau de commande Alde 3020 623
(voir la figure 2) qui est une pièce en option du système.
Si votre VR est pourvu d'un système de commande diffé-
rent, veuillez lire les directives pertinentes à ce système.
72.0°
F
2 kW
Figure 2. Panneau de commande 3020 623 Alde
