Montage de l'appareil de base
Appareils de base pour la plage de puissance 45 ... 55 kW
Montage avec équerres de fixation et self réseau (montage standard)
5.6 Appareils de base pour la plage de puissance 45 ... 55 kW
5.6.1 Montage avec équerres de fixation et self réseau (montage standard)
L

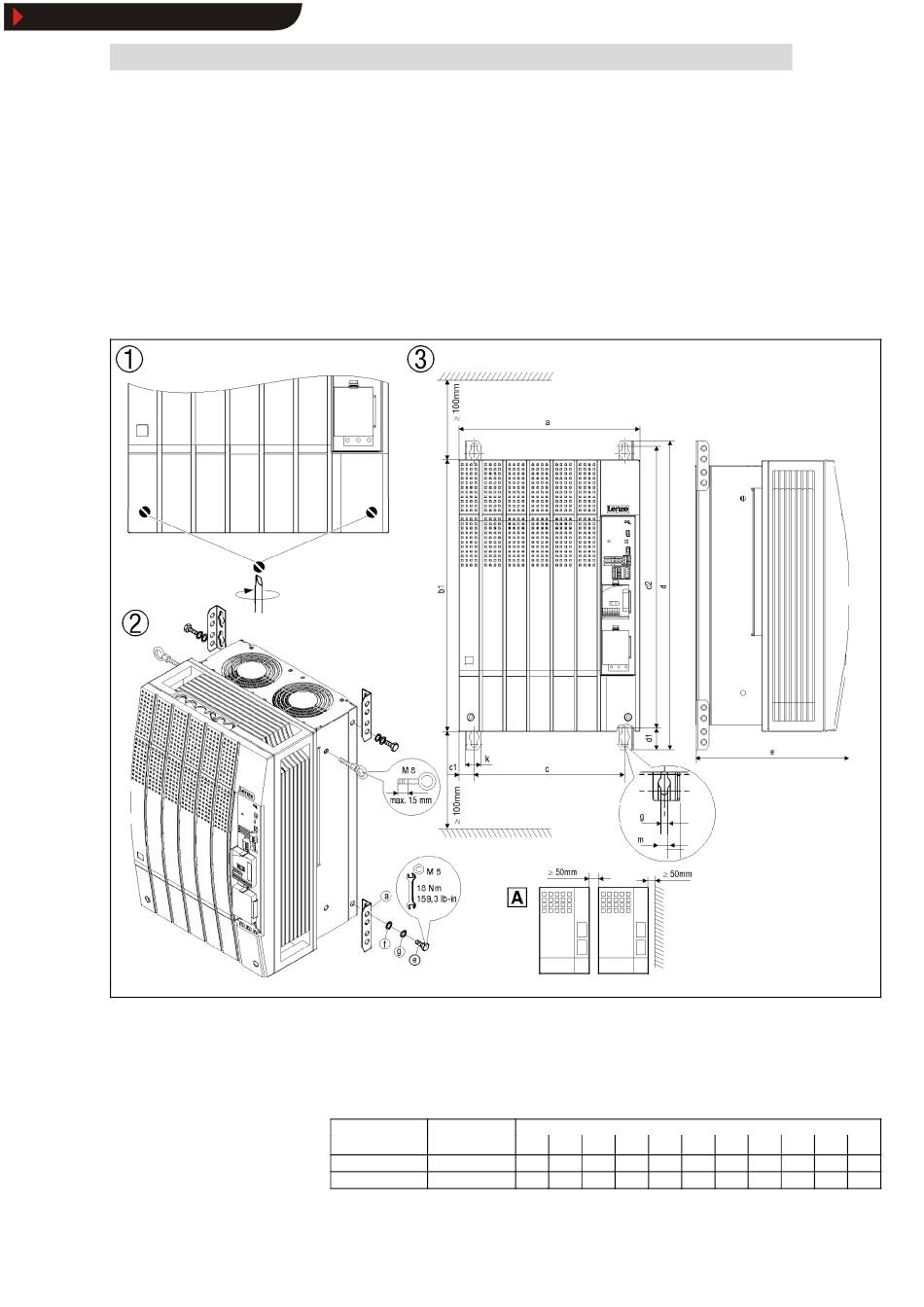

Fig. 5.6-1 Fixation standard avec self réseau 45 ... 55 kW

Desserrer les deux vis afin d'enlever le couvercle.
‚
Montage des équerres de fixation
ƒ
Encombrements
0
Lors de la juxtaposition des appareils, prévoir un espace afin de pouvoir
démonter, le cas échéant, les boulons à oeillet.
8200 vector Self réseau
E82EV453K4B2x1 ELN3-0038H085
E82EV553K4B2x1
ELN3-0027H105
EDS82EV903-1.0-11/2002
Cotes [mm]
a b1 c c1 d d1
340 510 284 28 580 38
340 591 284 28 672 38
5
5.6
5.6.1
8200vec296
d2 e g k m
532 285 11 28 18
624 285 11 28 18
5.6-1
