Partie Puissance - Lenze 8200 vector Guide D'utilisation

Afficher/masquer signets
6
6.6
6.6.2
Raccordement moteur
Sections des câbles
6.6-6
Appareils de base pour la plage de puissance 15 ... 30 kW

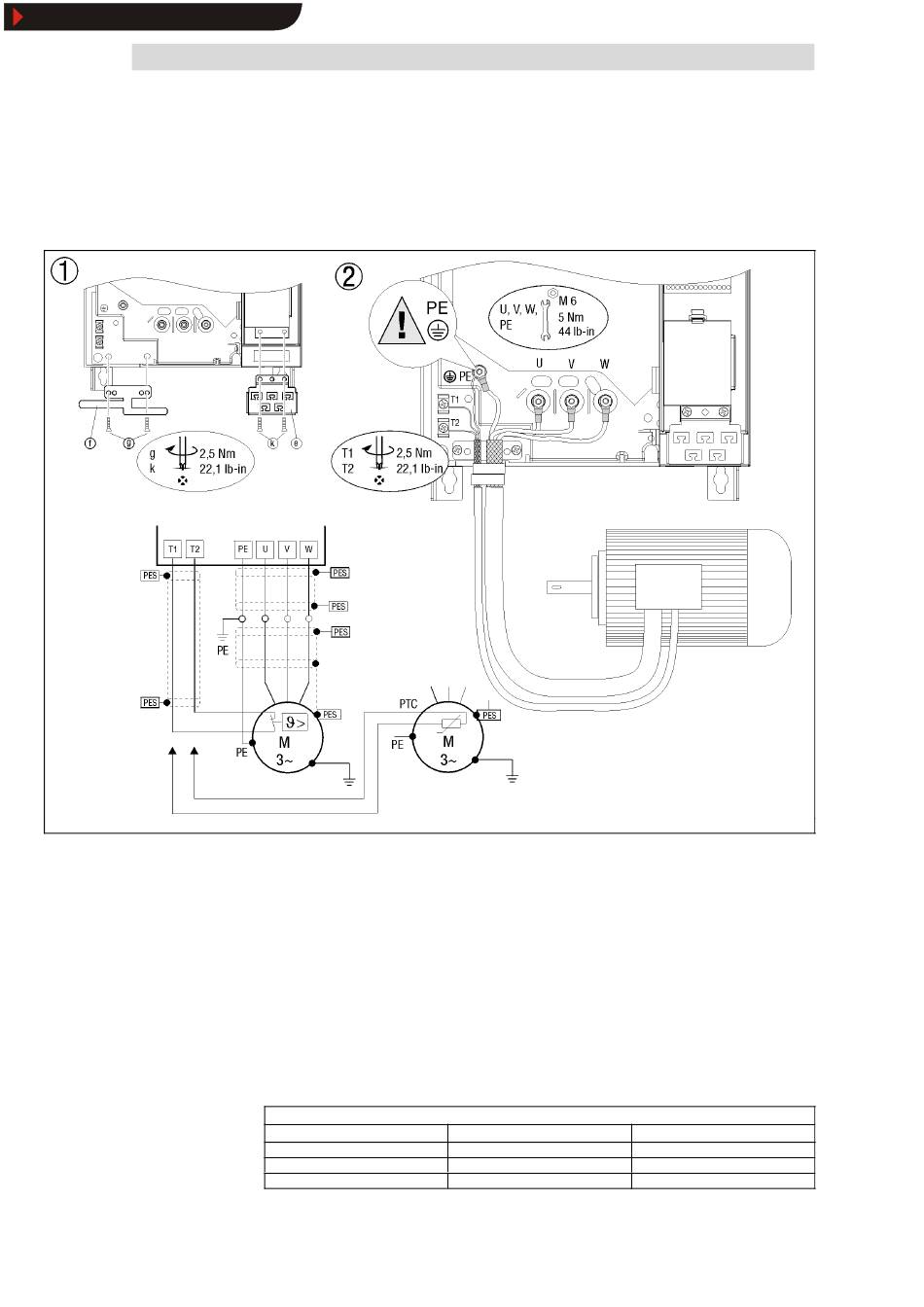

Fig. 6.6-3 Raccordement moteur 15 ... 30 kW
Utiliser un câble moteur de faible capacité (brin/brin ≤ 140 pF/m,
brin/blindage ≤ 230 pF/m)
En utilisant un câble moteur aussi court que possible les
caractéristiques d'entraînement se trouvent améliorées !
PES Raccordement HF via connexion avec PE par collier de blindage
T1, T2 Borniers de raccordement pour surveillance de température moteur
par sonde thermique PTC ou contact thermique à ouverture
Pour la surveillance de température moteur, poser séparément un
câble blindé et le relier avec X2/T1 et X2/T2.
Activer la surveillance de température moteur en C0119
(exemple : C0119 = 1) !
Veiller à ce que les câbles de commande et les câbles réseau ne passent
pas dans les mêmes canalisations que les câbles moteur.
Sections des câbles U, V, W, PE
8200 vector
E82EV153K4B
E82EV223K4B
E82EV303K4B
EDS82EV903-1.0-11/2002
Câblage de l'appareil de base
2
mm
10
16
25

Partie puissance

8200vec285
AWG
8
6
3
L
