Câblage Des Entrées- Entrées Non Supervisées; Câblage Des Entrées - Entrées Supervisées; Câblage Des Sorties - Rosslare AC-225 Consignes D'installation / Manuel Utilisateur

Configuration du panneau AC-225
3.1 Câblage des entrées– Entrées non supervisées

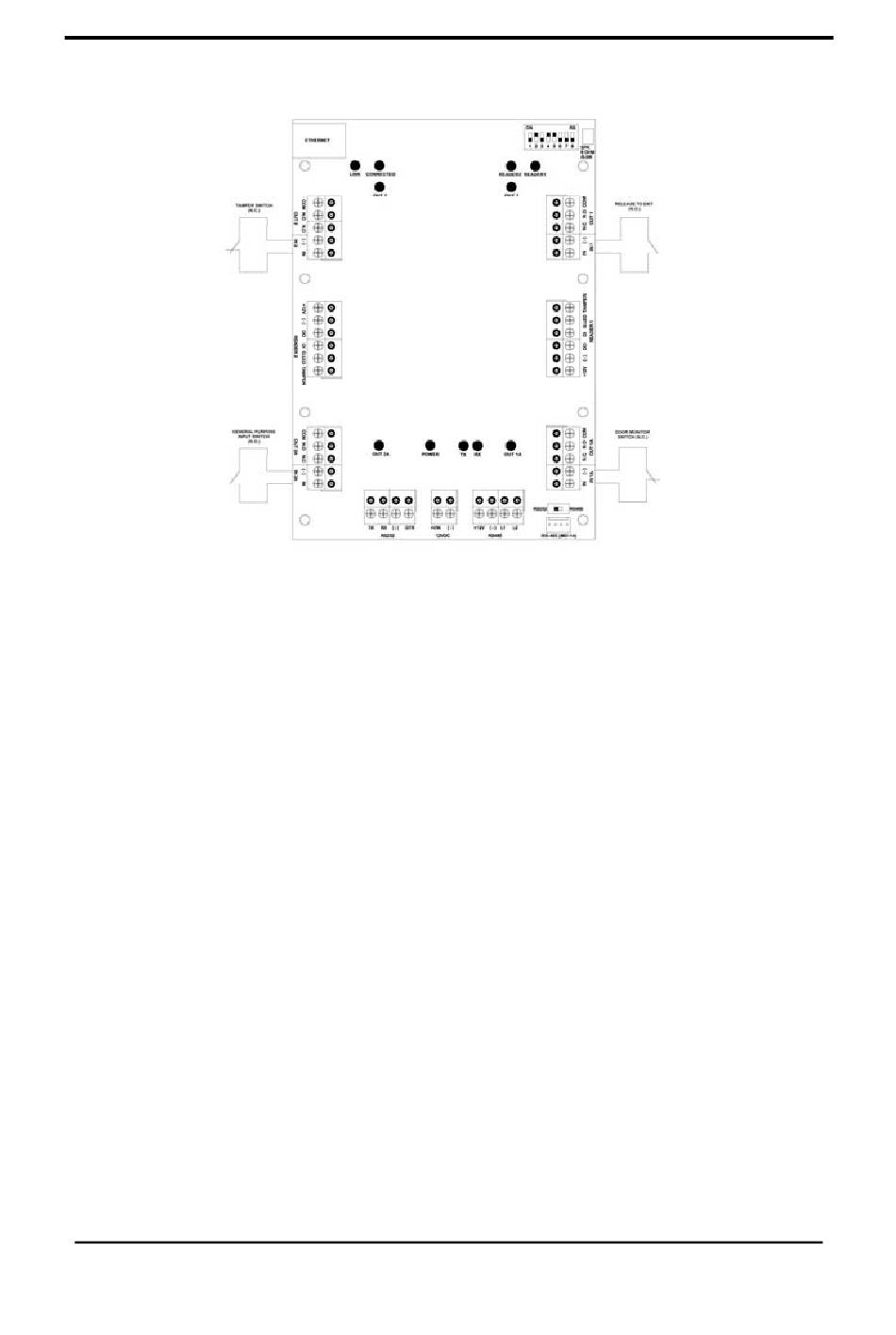

Figure 3: Câblage des entrées– Entrées non supervisées
3.2 Câblage des entrées – Entrées supervisées
Lors du câblage des Entrées supervisées de l'AC-225, les résistances doivent
être placées sur le commutateur d'entrée et non pas sur le bornier.
Pour de plus amples détails, veuillez vous référer aux Connexions d'entrée et
de sortie à la page 13.
3.3 Câblage des sorties
Le diagramme suivant illustre le câblage de deux types de mécanisme
d'ouverture électrique de 12V DC. D'autres équipements électriques peuvent
être éteints en utilisant des contacts relais non électriques.
Page 9 AC-225 : Manuel utilisateur et installation
