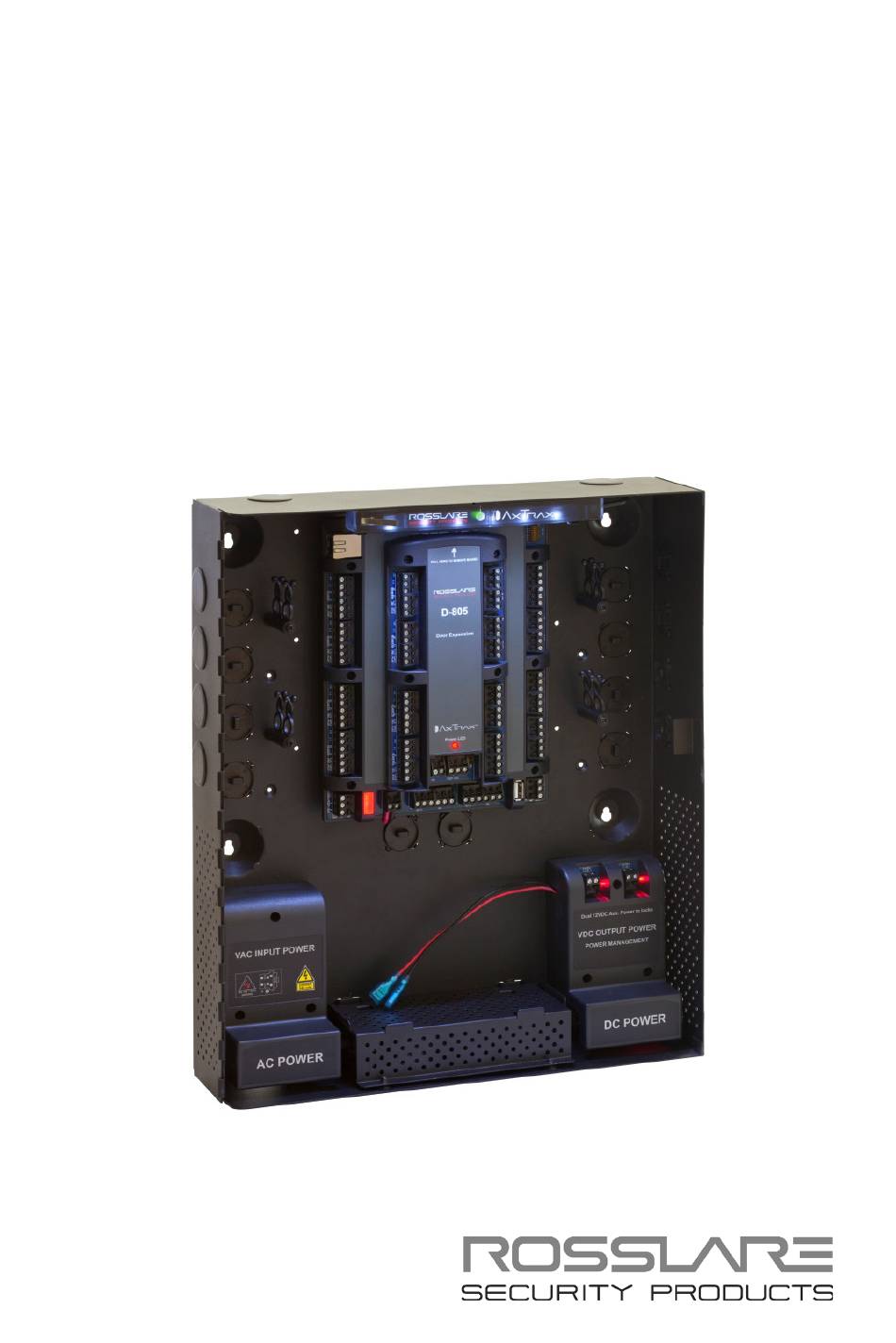

- Page 1 AC-825IP Contrôleur Réseau Manuel d’installation et d’utilisation...
- Page 2 écrit de ROSSLARE. ROSSLARE se réserve le droit de réviser et de modifier ce document à tout moment, sans être obligé d'annoncer de telles révisions ou modifications avance ou après le fait.
-
Page 3: Table Des Matières
Câblage d'entrée - Entrées Supervisées ..........15 Câblage de de sortie ................. 17 Gestion de l'alimentation ..............19 AC-825IP connexion de tous les périphériques ........20 Remplacer le fusible ................20 R/S/D/P-805 Configuration du carte d'extension ........ 22 Lecteurs et Longueur du câble ............26 4. - Page 4 Table des matières 6. Communications ............. 39 Connexion Réseau TCP/IP..............39 A. Garantie limitée .............. 41 AC-825IP Manuel d'installation et d'utilisation...
- Page 5 Figure 21: Entrée Supervisée Normalement Fermer (Simple Résistance) ..29 Figure 22: Entrée Supervisée normalement Fermer (Double Résistance) ..30 Figure 23: Connexion de plusieurs panneaux de contrôle d'accès (AC-825IP) au serveur AxTraxNG ............... 39 AC-825IP Manuel d'installation et d'utilisation...
-
Page 6: Liste Des Tableaux
Liste des Tableaux Liste des Tableaux Tableau 1: Câble AC ..................15 Tableau 2: Configuration Possible du Hardware ..........35 AC-825IP Manuel d'installation et d'utilisation... - Page 7 La garantie exclusive de ROSSLARE et responsabilité est limitée à la garantie et responsabilité déclaration fournie en annexe à la fin de ce document. Ce manuel décrit la configuration maximale du système avec le nombre maximum de fonctions, y compris les options futures.
-
Page 8: Introduction
Rosslare, le système offre une solution idéale, modulaire et extensible pour les besoins commerciaux et institutionnels. Il offre une intégration transparente avec la gamme de Rosslare RFID proximité, PIN, Proximité & PIN, la carte à puce et lecteurs biométriques avec la sélection des cartes, clés de Proximité RFID de Rosslare. -
Page 9: Caractéristiques
Communication TCP/IP à bord, constituée communication poussoir bidirectionnel avec le serveur AxTraxNG pour améliorer la vitesse de transmission des données et la fiabilité Utilise un cryptage AES 128 bits entre le panneau AC-825IP et le serveur AxTraxNG Supporte jusqu'à 60 000 utilisateurs ... -
Page 10: Axtraxng
Introduction N'importe quel appareil qui est relié au panneau AC-825IP via RS-485 doit avoir une adresse de série unique AxTraxNG Le logiciel AxTraxNG est conçu spécialement à mettre en place, gérer et surveiller tous les aspects du réseau d'un contrôleur d'accès. -
Page 11: Spécifications Techniques
Spécifications Techniques Spécifications Techniques AC-825IP Boîtier (ME-1525 et ME-1505) CARACTERISTIQUES ELECTRIQUES Boîtier SMPS Entrée: 100 à 240 VAC, 1,6 A, 50-60 Hz, commutateur de mode carte de gestion de l'alimentation Sortie: 12 VDC, 4 A PCBA Puissance d'entrée 15 VDC, 2 A, Carte de gestion Alimentation régulée Batterie de secours (vendu 12 V étanche au plomb-acide (SLA) jusqu'à... -
Page 12: Caracteristiques Mecaniques
0 à 85% (sans condensation) CARACTERISTIQUES MECANIQUES Poids 150 g 230 g 200 g (8.1 oz) (7.1 oz) (5.3 oz) Dimensions (H x W x D) 178 x 87 x 30 mm (7.0 x 3.4 x 1.2 in.) AC-825IP Manuel d'installation et d'utilisation... -
Page 13: Configuration Du Panneau Ac-825Ip
825IP L'unité doit être installé par une personne de service professionnel. Chaque panneau AC-825IP contrôle 6 ou 10 portes (avec le D-805) (3 ou 5 portes en double lecteur par mode de porte). Les panneaux se connectent ensemble dans un réseau et sont commandés par un ordinateur central serveur, l'exécution du logiciel de système d'AxTraxNG. -
Page 14: Montage
Configuration du Panneau AC-825IP Montage Le panneau de commande AC-825IP soit livré pré-monté dans le boîtier ME- 1505, qui doit ensuite être monté, ou vous pouvez monter le panneau de contrôle directement sur un mur en utilisant le boîtier rail DIN. -
Page 15: Câblage D'entrée - Entrées Supervisées
Type de câble recommandé H03VV-F 3 G Câblage d'entrée - Entrées Supervisées Lors du câblage de l’AC-825IP pour les entrées supervisées, les résistances doivent être placées sur le commutateur d'entrée et non sur le bornier. AC-825IP Manuel d'installation et d'utilisation... -
Page 16: Figure 4: Câblage D'entrée - Entrées Supervisées
Figure 4 présente une vue des entrées et leurs options de connexion. Figure 4: Câblage d'entrée - Entrées Supervisées Pour plus de détails sur la connectivité du lecteur, reportez-vous à la Figure 15 et Figure 16 à la Section 3.9. AC-825IP Manuel d'installation et d'utilisation... -
Page 17: Câblage De De Sortie
Figure 5 et Figure 6 illustrent le câblage pour deux types principaux de mécanismes de libération électrique 12 VDC. Autres appareils électriques peuvent être activés en utilisant les contacts de relais libres de potentiel. Figure 5: Door Lock - Impossible de Fermer AC-825IP Manuel d'installation et d'utilisation... -
Page 18: Figure 6: Door Lock - Impossible D'ouvrir
Configuration du Panneau AC-825IP Figure 6: Door Lock - Impossible d'Ouvrir AC-825IP Manuel d'installation et d'utilisation... -
Page 19: Gestion De L'alimentation

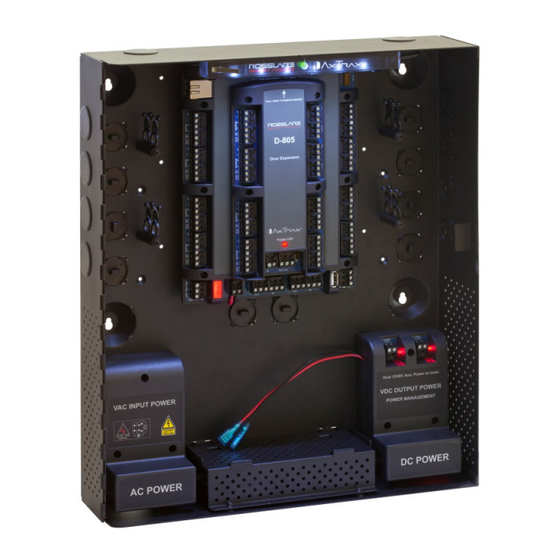

Configuration du Panneau AC-825IP Gestion de l'alimentation Figure 7 illustre l'ACU AC-825IP intérieur du boîtier ME-1525. Il est recommandé d'ajouter une batterie de secours au plomb 12 VDC si la gestion de coupure de courant est échoué (voir chapitre 2). Si la tension d’entrée est 12 VDC, câbler au platine de gestion de l'alimentation, qui a une capacité... -
Page 20: Ac-825Ip Connexion De Tous Les Périphériques
Configuration du Panneau AC-825IP AC-825IP connexion de tous les périphériques Figure 8 présente une vue détaillée du panneau de contrôle d'accès avec tous les câblages. Figure 8: AC-825IP Câblage AUX1 et AUX 2 sont des entrées auxiliaires supplémentaires et sorties auxiliaires. -
Page 21: Figure 9: Couvercle Fusible
Prenez le sommet du fusible et retirer le sommet. Insérez le nouveau fusible. Assurez-vous qu'il s'enclenche lors de l'insertion. Fermez le couvercle de la boîte d'alimentation AC et fermer le boîtier avec les vis. Connectez le système à l'alimentation. AC-825IP Manuel d'installation et d'utilisation... -
Page 22: R/S/D/P-805 Configuration Du Carte D'extension
Configuration du Panneau AC-825IP R/S/D/P-805 Configuration du carte d'extension Le panneau de commande AC-825IP fournit un slot pour les cartes d'extension (Figure 10). Figure 10: Slot pour l'attachement de la carte d'extension Il y a quatre types de cartes d'extension comme suit: ... -
Page 23: Figure 11: Configuration De Daisy Chain
à travers la chaîne au panneau AC-825IP et retour. Figure 11 montre une configuration d'exemple de Daisy Chaine pour un réseau des panneaux de contrôle d'accès AC-825IP avec 6 unités et 12 cartes d'extension ME-1505. Figure 11: Configuration de Daisy Chain Distance Max entre des unités ME... -
Page 24: Figure 13: Combinaisons Dip Switch
16 combinaisons. (Figure 13). Figure 13: Combinaisons DIP Switch Les lecteurs Rosslare qui supportent le fonctionnement OSDP sont compatibles avec la plupart des commandes d’OSDP. L'adresse de lecture est définie à l'aide des DIP switch à l'arrière du lecteur. -
Page 25: Connexion Du Système Via Rs-485
3.8.3 Connexion du système via RS-485 Chaque panneau AC-825IP ou carte d'extension dispose d'une connexion RS- 485 désigné comme A, B, '-'. Lors de l'installation du système, notez que le connecteur A doit être connecté avec son équivalent et le connecteur B doit être connecté... -
Page 26: Lecteurs Et Longueur Du Câble
Certains lecteurs ne sont pas livrés avec un câble. Veuillez consulter le manuel du lecteur pour connecté le lecteur au port de lecteur concerné. Référer aux spécifications de lecteur pour la longueur de câble maximale, typiquement 150 m (492 ft) avec un câble 18 AWG. AC-825IP Manuel d'installation et d'utilisation... -
Page 27: Connexions D'entrée Et Sortie
Connexion d’entrée Normalement Fermer Une entrée Normalement Fermer a 2 états: Switch Fermer – Etat Normal: Résistance de boucle = 0 (court-circuit) Switch Ouvert – Etat Anormal: Résistance de boucle = infini (circuit ouvert) AC-825IP Manuel d'installation et d'utilisation... -
Page 28: Connexion Résistance D'entrée Supervisé, Simple Eol, Normalement Ouvert
Résistance de boucle = 10.4 kΩ Switch Fermer – Etat Anormal: Résistance de boucle = 2.2 kΩ Circuit ouvert (résistance de boucle infinie) ou court-circuit (0 résistance) sur les bornes d'entrée – Etat troublé AC-825IP Manuel d'installation et d'utilisation... -
Page 29: Figure 20: Entrée Supervisé Normalement Ouvert (Double Résistance)
Résistance de boucle = 2.2K Switch Ouvert – Etat Anormal: Résistance de boucle = 10.4 kΩ Circuit ouvert (résistance de boucle infinie) ou court-circuit (0 résistance) sur les bornes d'entrée - Etat Troublé. AC-825IP Manuel d'installation et d'utilisation... -
Page 30: Figure 22: Entrée Supervisée Normalement Fermer (Double Résistance)
à une porte pour la surveillance de l'état de la porte. Utilisation la surveillance de la porte permet de nombreuses options avancées telles que l'alarme de porte forcée, portes trop longue ouvertes, Interlocking et encore plus. AC-825IP Manuel d'installation et d'utilisation... -
Page 31: Entrées Usage Général
Usage générales fonctions entrées lors de l'utilisation de S-805 ou D-805: Unité Extansion S-805 IN 1S vers IN 16S P-805 IN 1P vers IN 16P D-805 IN 2C IN 2D IN 4C IN 4D AC-825IP Manuel d'installation et d'utilisation... -
Page 32: Sorties
Connexions d'entrée et Sortie Sorties Rosslare Security recommande l'utilisation de diodes de suppression pour toutes les sorties qui activent une charge inductive. 4.3.1 Verrouillage de porte Il y a deux types de verrouillages de porte: Fail secure (Gâche sécurisé) ... -
Page 33: Lecteurs De Cartes Et Claviers
Porte 1 – Lecteur 1 IN/OUT Porte 2 – Lecteur 2 IN/OUT Porte 3 – Lecteur 3 IN/OUT Porte 4 – Lecteur 4 IN/OUT Porte 5 – Lecteur 5 (OSDP) IN/OUT Porte 6 – Lecteur 6 (OSDP) IN/OUT AC-825IP Manuel d'installation et d'utilisation... - Page 34 Sortie autoprotection du lecteur se connecte à l'entrée sabotage lecteur du panneau de contrôle d'accès. Si le lecteur est interféré, une alarme peut être générée. Le contrôleur active le contrôle de LED pour le temps d'ouverture de la porte. AC-825IP Manuel d'installation et d'utilisation...
-
Page 35: Ac-825Ip Paramètres Du Matériel
Un lecteur par porte: Sorties Porte 1 Sortie Verrouillage (OUT 1) Porte 2 Sortie Verrouillage (OUT 2) Porte 3 Sortie Verrouillage (OUT 3) Porte 4 Sortie Verrouillage (OUT 4) Porte 5 Sortie Verrouillage (OUT 5) AC-825IP Manuel d'installation et d'utilisation... - Page 36 Entrée de contrôle de porte (IN 1D) Porte 5: Bouton poussoir REX (IN3C) Entrée de contrôle de porte (IN3D) Lecteur Lecteur 1 (Porte 1 IN/OUT) Lecteur 2 (Porte 1 OUT/IN) Lecteur 3 (Porte 2 IN/OUT) AC-825IP Manuel d'installation et d'utilisation...
- Page 37 Lecteur 5 (OSDP) (Porte 5 IN/OUT) Lecteur 6 (OSDP) (Porte 6 OUT /IN) Lecteur 1D (Porte 7 IN/OUT) Lecteur 2D (Porte 8 OUT /IN) Lecteur 3D (Porte 9 OUT /IN) Lecteur 4D (Porte 10 OUT /IN) AC-825IP Manuel d'installation et d'utilisation...
-
Page 38: Configuration Dip Switch
Actuellement pas utilisé. Configuration du Panneau AC-825IP dans AxTraxNG Le type de panneau AC-825IP est défini en utilisant AxTraxNG. Il existe deux types de panneaux: un panneau avec un lecteur pour chaque porte ou un panneau avec deux lecteurs par porte. Veuillez se référer au manuel AxTraxNG pour plus de détails. -
Page 39: Connexion Réseau Tcp/Ip
Les appareils peuvent être connectés à un réseau IP en utilisant une adresse réseau valide. Figure 23 illustre la connexion d'un seul AC-825IP à un ordinateur via un réseau LAN. Figure 23: Connexion de plusieurs panneaux de contrôle d'accès (AC-825IP) au... - Page 40 Avant de connecter un panneau par une connexion IP pour la première fois, le logiciel AxTraxNG doit configurer l'unité. Les paramètres sont ensuite stockés dans l'unité (voir le manuel AxTraxNG Software pour plus de détails). AC-825IP Manuel d'installation et d'utilisation...
-
Page 41: Garantie Limitée
La déclaration complète de garantie ROSSLARE limitée est disponible dans la section Liens rapides sur le site ROSSLARE au www.rosslaresecurity.com. Rosslare considère que toute utilisation de ce produit comme un accord sur les modalités de garantie, même si vous ne les examine pas. -
Page 42: Asie Pacifique, Moyen Orient, Afrique
Tel: +86-755-8610-6842 Rosslare Security Products, Inc. Fax: +86-755-8610-6101 Southlake, TX, USA support.cn@rosslaresecurity.com Toll Free: +1-866-632-1101 Local: +1-817-305-0006 Inde Fax: +1-817-305-0069 Rosslare Electronics India Pvt Ltd. support.na@rosslaresecurity.com Tel/Fax: +91-20-40147830 Europe Mobile: +91-9975768824 sales.in@rosslaresecurity.com Rosslare Israel Ltd. Rosh HaAyin, Israel Tel: +972-3-938-6838 Fax: +972-3-938-6830 support.eu@rosslaresecurity.com...
