Configuration du Panneau AC-825IP
Dans tout système, l'ID de chaque extension doit être unique
L'identifiant est défini seulement dans la phase d'initialisation. Le système ne se
synchronise pas si un ID de conseil existant est modifié ou si un conseil est
ajouté ou supprimé. Le système doit être initialisé pour synchroniser les ID.
3.8.3
Connexion du système via RS-485
Chaque panneau AC-825IP ou carte d'extension dispose d'une connexion RS-
485 désigné comme A, B, '-'. Lors de l'installation du système, notez que le
connecteur A doit être connecté avec son équivalent et le connecteur B doit
être connecté à un connecteur B.
Le connecteur "-" est l'extension et doit être connecté en conséquence dans
chacun des cartes et des panneaux.
Si la topologie du système est sous la forme d'une Daisy Chaîne, l'installateur
doit ajouter une résistance de 120 Ω de la fin du connecteur RS-485 ou le
panneau.

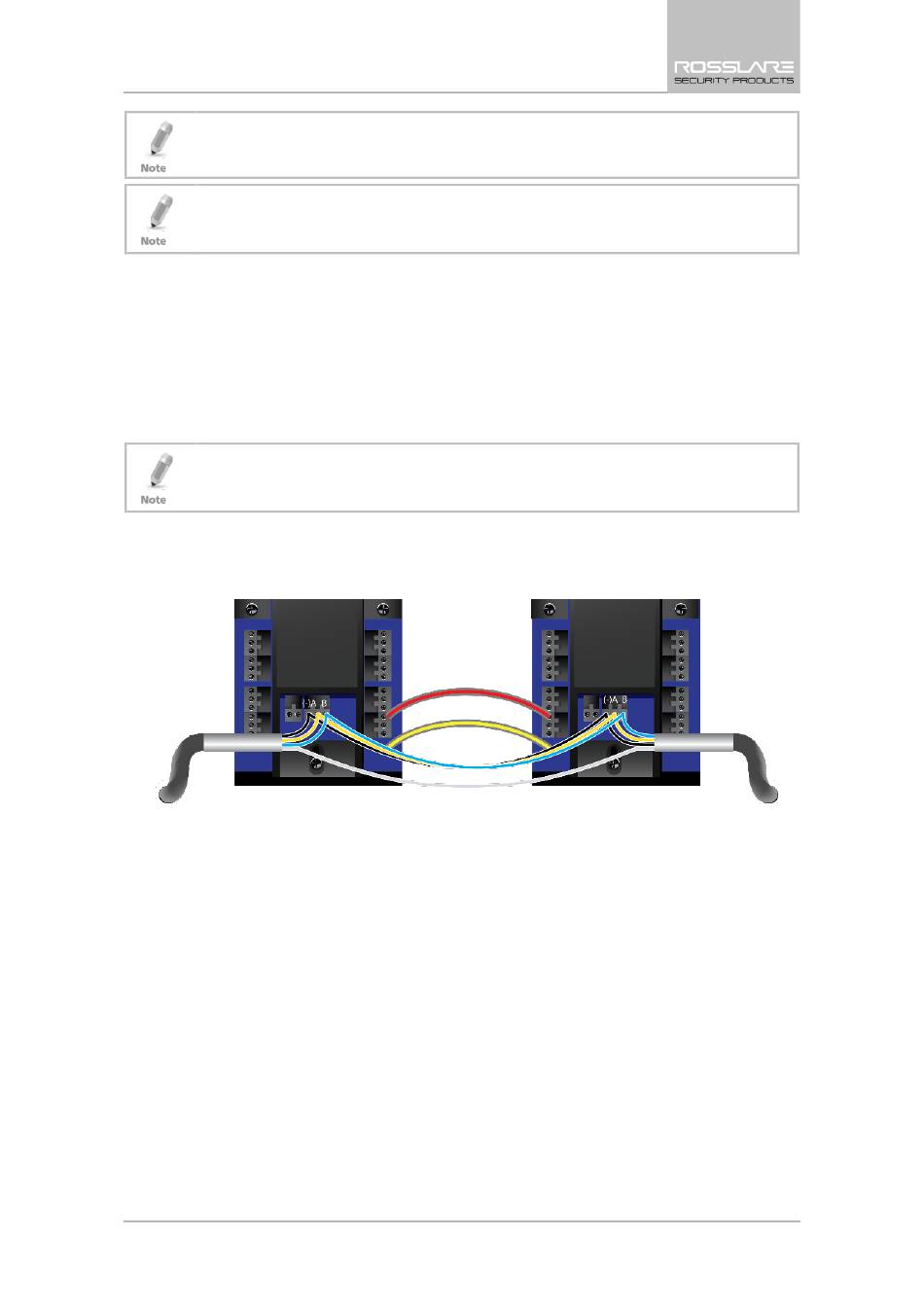

Figure 14 montre un exemple de connecter deux cartes d'extension en utilisant
les connecteurs RS-485 A, B and '–'.
Figure 14: Connexion en utilisation les connecteurs RS485
AC-825IP Manuel d'installation et d'utilisation
25
