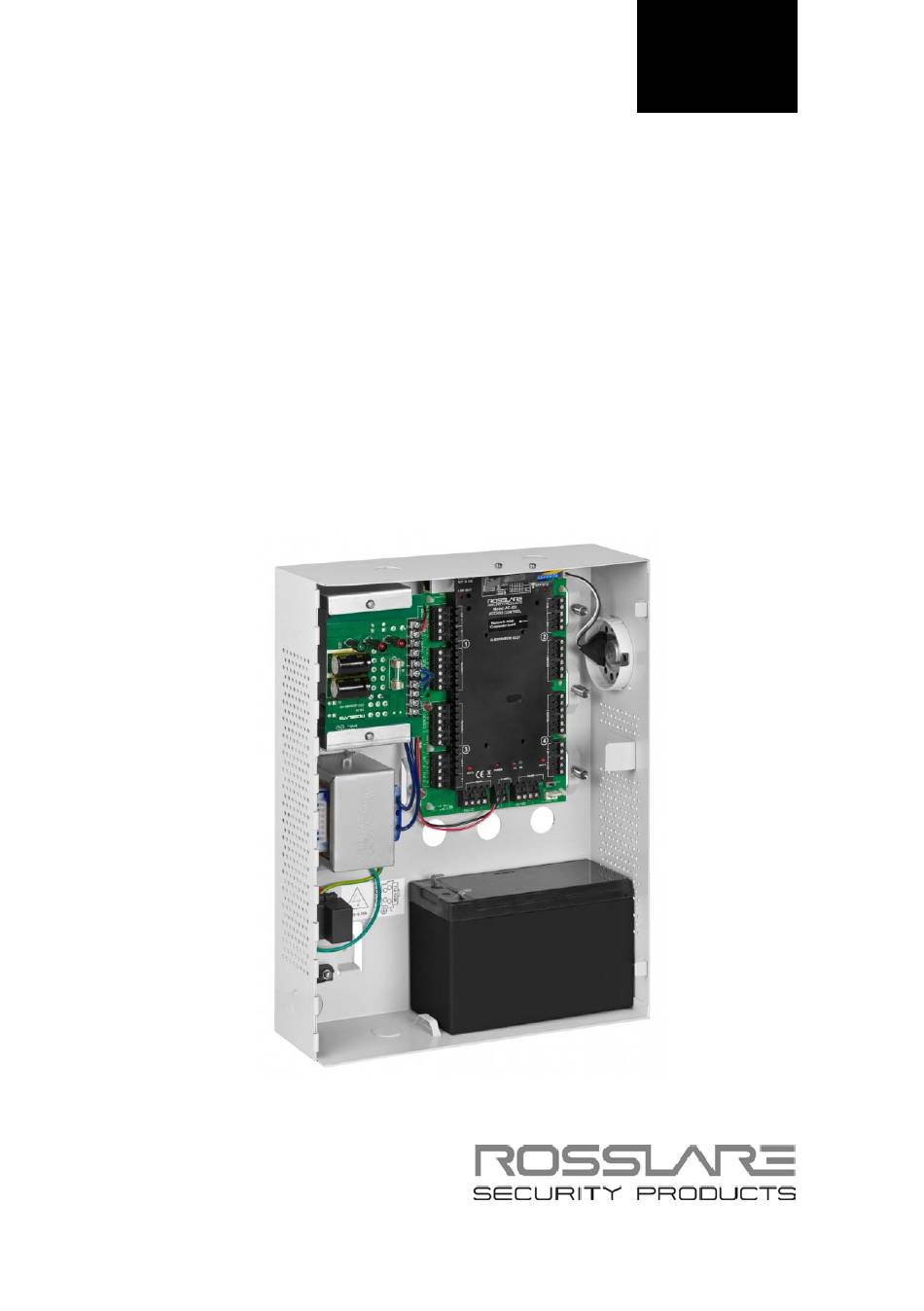

- Page 1 2011 Novembre AC-425 Centrale de contrôle d’accés en réseau modulable de haute qualité Guide d’installation et d’utilisation...
- Page 2 écrit par ROSSLARE. ROSSLARE se réserve le droit de réviser et de modifier ce document à tout moment, sans être obligé d'annoncer de telles révisions ou modifications à l'avance ou après coup.
-
Page 3: Table Des Matières
5. AC-425 Paramètres matériels ........31 Configuration du Commutateur DIP ..........33 Le débit en bauds de la centrale de contrôle AC-425 ......34 Le type des centrales de contrôle d’accès AC-425 ......34 Adressage de la centrale de contrôle d’accès ........35 6. - Page 4 Sommaire Connexion réseau TCP/IP ..............39 Connexion réseau par modem ............40 A. Garantie ................42 AC-425: Guide d'installation et d'utilisation...
- Page 5 Figure 4: Verrouillage de porte – Position fermée (Verrouillage à émission) ..16 Figure 5: Verrouillage de porte – Position ouverte (Verrouillage à rupture) ..17 Figure 6: Câblage entre le PS-33 et l’AC-425 ..........18 Figure 7: Câblages des communication de l'AC-425 ........19 Figure 8: Câblage du lecteur .................
-
Page 6: Liste Des Tableaux
Liste des Tableaux Liste des Tableaux Table 1: Paramètres matériels possibles............31 Table 2: Débits en bauds des commutateurs ..........34 Table 3: Adresses disponibles de ma centrale ..........35 Table 4: Connexion RS-232 ................37 AC-425: Guide d'installation et d'utilisation... -
Page 7: Clauses De Non-Responsabilité
La garantie et la responsabilité de ROSSLARE ENTERPRISES LIMITED et/ou ses sociétés et/ou ses filiales (ci-après: "Rosslare") sont limitées à la garantie définie en annexe à la fin de ce document. -
Page 8: Introduction

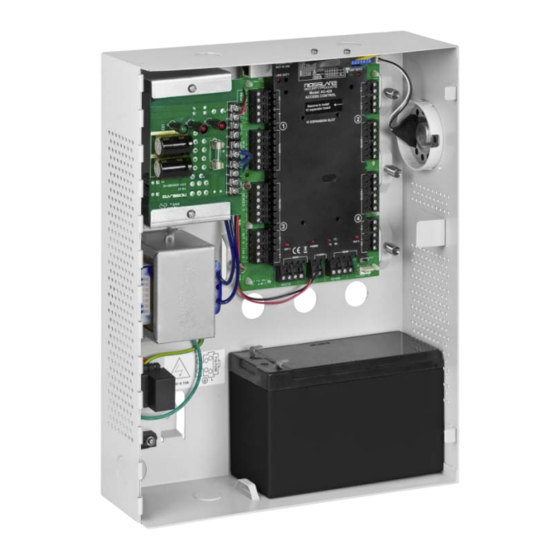

Introduction Introduction L’AC-425 est une centrale de contrôle d’accès en réseaux qui utilise les toutes dernières technologies afin de satisfaire les exigences du marché. La toute dernière centrale d’accès en réseau AC-425, à deux ou quatre portes est la base des systèmes de sécurité de taille moyenne gérant jusqu’à 30 000 utilisateurs et 8184 portes. - Page 9 Introduction Figure 1: Panneau de contrôle de l’AC-425 AC-425: Guide d'installation et d'utilisation...
-
Page 10: Fonctionnalités
Introduction Fonctionnalités L’AC-425 est une solution puissante et adaptable pour le contrôle des accès et offre un large éventail de fonctionnalités. Le contrôle de 1 à 2 portes (contrôlé par un commutateur DIP) ou de 1 à 8 portes avec la carte MD-D04 (en option) Quatre lecteurs Entrée/Sortie, avec une cellule anti-arrachement et des... -
Page 11: Structure Client-Serveur
La reconnaissance d’empreinte n’a pas été évaluée par UL. Lecteurs compatibles Pour une installation conforme de type UL, il est possible d’utiliser n’importe quel lecteur de cartes de proximité ou de PIN fabriqué par Rosslare: AY-H12, AY-J12, AY-K12, AY-L12, AY-M12, AY-Q12, AYC-F54, AYC-F64, AYC-G54, AYC-G64, AYC-Q54B, or AYC-Q64B... -
Page 12: Spécifications Techniques
Molex et borniers de connexion TCP/IP Connecteur intégré RJ-45 Module IP interne Options - vitesse 9600, 19200, 57600, 115200 bps Spécifications pour l’Environnement Température de fonctionnement De 0°C à 49°C Humidité De 0 à 85% (sans condensation) AC-425: Guide d'installation et d'utilisation... - Page 13 Sortie Tamper (collecteur ouvert) Indique les problèmes d’alimentation LEDs de l’alimentation PS-33 Alimentation (AC) Alimentation générale LED 1 verte Alimentation de sortie (DC) Basse tension LED 2 rouge Batterie faible Batterie de secours tension basse LED 3 rouge AC-425: Guide d'installation et d'utilisation...
-
Page 14: Configuration De La Centrale Ac-425
Configuration de la centrale AC-425 Configuration de la centrale AC- Chaque centrale AC-425 peut contrôler 2 ou 4 portes (jusqu’à 8 portes avec MD-D04). Les centrales se connectent ensemble dans un réseau et sont contrôlées par un ordinateur central qui sert de serveur, sur lequel tourne le logiciel AxTraxNG™. -
Page 15: Câblage Des Entrées- Entrées Non Supervisées
Figure 3: Câblage des entrées– Entrées non supervisées Câblage des entrées – Entrées supervisées Lors du câblage des Entrées supervisées de l’AC-425, les résistances doivent être placées sur le commutateur d’entrée et non pas sur le bornier. Pour de plus amples détails, veuillez vous référer au chapitre 4. - Page 16 Configuration de la centrale AC-425 Figure 4: Verrouillage de porte – Position fermée (Verrouillage à émission) AC-425: Guide d'installation et d'utilisation...
-
Page 17: Alimentation
Figure 5: Verrouillage de porte – Position ouverte (Verrouillage à rupture) Alimentation La Figure 6 suivant illustre le câblage entre une alimentation PS-33 et l’AC-425. Il est recommandé d’ajouter une batterie de secours de 12 V DC de type accumulateur au plomb, en cas de panne d’alimentation. Si la sortie principale est un câble de 12 V DC, connectez-le au PS-33, dont la charge est de 1.5... -
Page 18: Câblages Des Communication De L'ac-425
Configuration de la centrale AC-425 Figure 6: Câblage entre le PS-33 et l’AC-425 Câblages des communication de l'AC-425 La Figure 7 présente une vue détaillée de la centrale de contrôle avec tous les câblages liés à la communication AC-425: Guide d'installation et d'utilisation... -
Page 19: Lecteurs
Configuration de la centrale AC-425 Figure 7: Câblages des communication de l'AC-425 Lecteurs Les cartes de type proximité et les claviers des lecteurs sont fournis avec un câble de courte distance. Le code couleur des câbles correspond aux standards de type Wiegand (la Figure 8). -
Page 20: Md-Io84
La carte d’expansion d’entrée/sortie MD-IO84 permet d’ajouter quatre relais de sortie et huit entrées supervisées à la centrale de contrôle d’accès. Insérer la carte MD-IO84 au slot d’expansion de l’AC-425 (voir la Figure 9). Pour de plus amples détails, voir le manuel d’installation de la MD-IO84. - Page 21 Configuration de la centrale AC-425 Figure 9: Emplacement du connecteur pour MD-IO84 ou MD-D04 AC-425: Guide d'installation et d'utilisation...
-
Page 22: Connexions D'entrée Et De Sortie
Connexion Entrée Normalement ouverte Une entrée normalement ouverte présente deux états: Commutateur ouvert – état normal: Résistance en boucle = Infini (circuit ouvert) Commutateur fermé – état défaut: Résistance en boucle = 0 (court-circuit) AC-425: Guide d'installation et d'utilisation... -
Page 23: Connexion Entrée Normalement Fermée
Résistance en boucle = 8.2 kΩ Commutateur fermé - état défaut: Résistance en boucle = 0 (court-circuit) Circuit ouvert sur les borniers d’entrée – Etat de type problème: Résistance en boucle = infinie (circuit ouvert). AC-425: Guide d'installation et d'utilisation... - Page 24 Figure 12: Entrée supervisée normalement ouverte (une seule résistance) 4.1.4 Connexion Entrée supervisée normalement ouverte - EOL avec deux résistance Connectez une résistance 2.2 kΩ en série au commutateur d’entrée. Connectez une résistance 8.2 kΩ en parallèle au contact d’entrée du commutateur. AC-425: Guide d'installation et d'utilisation...
-
Page 25: Connexion Entrée Supervisée Normalement Fermée - Eol Une Seule Résistance
Résistance en boucle = 2.2 kΩ Commutateur Ouvert – état défaut: Résistance en boucle = Infinie (circuit ouvert) Court-circuit sur les borniers d’entrée - Etat de type problème: Résistance en boucle = 0 (Court-circuit) AC-425: Guide d'installation et d'utilisation... -
Page 26: Connexion Entrée Supervisée Normalement Fermée - Double Résistance
Commutateur Ouvert – état défaut: Résistance en boucle = 10.4 kΩ Circuit ouvert (Résistance en boucle infinie) ou court-circuit (0 résistance) sur les borniers d’entrée - Etat de type problème Figure 15: Entrée supervisée normalement fermé (Double Résistances) AC-425: Guide d'installation et d'utilisation... -
Page 27: Entrées Description
2 lecteurs par porte. Les paramètres suivants doivent être définis: Scénario Paramètres Deux lecteurs par porte Porte 1 – ENT 3 Porte 1 – ENT 4 AC-425: Guide d'installation et d'utilisation... -
Page 28: Entrées De Type Général
MD-D04 De ENT 5 à ENT 8 à l'exception des entrées dédiées Sorties Rosslare Security recommande l’utilisation d'une diode anti retour pour toutes les sorties qui activent une charge inductive. 4.3.1 Verrouillage Porte Il existe deux types de verrouillage de porte: ... -
Page 29: Lecteurs De Cartes Et Claviers
Deux lecteurs par porte Porte 1 – Lecteur 1 ENTRÉE / SORTIE Porte 1 – Lecteur 3 ENTRÉE / SORTIE Porte 2 – Lecteur 2 ENTRÉE / SORTIE Porte 2 – Lecteur 4 ENTRÉE / SORTIE AC-425: Guide d'installation et d'utilisation... - Page 30 "Carte et PIN". Dans ce mode, les utilisateurs doivent saisir un code PIN sur le clavier immédiatement après avoir entré leur carte. Le contrôleur active une LED pendant 2 secondes lorsque l’accès est autorisé. AC-425: Guide d'installation et d'utilisation...
-
Page 31: Ac-425 Paramètres Matériels
AC-425 Paramètres matériels AC-425 Paramètres matériels Chaque centrale AC-425 contrôle une entrée. Le comportement de la centrale est contrôlé par les paramètres du commutateur DIP Switch. Sélectionnez les paramètres appropriés du commutateur DIP Switch pour utiliser la centrale sur une porte simple, une porte double, ou quatre portes (se référer au chapitre 5.3). - Page 32 Sortie Verrouillage porte 3 (SORTIE 3) Sortie Verrouillage porte 4 (SORTIE 4) Sortie Verrouillage porte 5 (SORTIE 5) Sortie Verrouillage porte 6 (SORTIE 6) Sortie Verrouillage porte 7 (SORTIE 7) Sortie Verrouillage porte 8 (SORTIE 8) AC-425: Guide d'installation et d'utilisation...
-
Page 33: Configuration Du Commutateur Dip
Définit le nombre de lecteurs pour chaque porte – un ou deux lecteurs par porte. Affecte ainsi le nombre de portes contrôlées par le panneau. Définit l’adresse de réseau RS-485 de la centrale de contrôle. AC-425: Guide d'installation et d'utilisation... -
Page 34: Le Débit En Bauds De La Centrale De Contrôle Ac-425
Le débit en bauds de la centrale de contrôle AC-425 Le débit en bauds du port série de la centrale de contrôle d’accès AC-425, spécifié dans les commutateurs DIP Switch un et deux, permettent de définir la vitesse de communication avec un PC via une connexion réseau. -
Page 35: Adressage De La Centrale De Contrôle D'accès
Arrêt Arrêt Arrêt Marche Arrêt Arrêt Arrêt Arrêt Marche Marche Arrêt Arrêt Marche Arrêt Arrêt Arrêt Arrêt Marche Arrêt Marche Arrêt Arrêt Marche Marche Arrêt Arrêt Arrêt Marche Marche Marche Arrêt Marche Arrêt Arrêt Arrêt AC-425: Guide d'installation et d'utilisation... - Page 36 Marche Marche Marche Marche Arrêt Marche Marche Marche Marche Marche L’adresse de la centrale AC-425 est définie dans le logiciel AxTraxNG™. Le commutateur DIP switch et le logiciel doivent être définis à la même adresse. AC-425: Guide d'installation et d'utilisation...
-
Page 37: Communications
Communications Communications Les lignes de communication sont utilisées pour télécharger des informations entre la centrale AC-425 et le serveur AxTraxNG™. Lorsque la centrale et l’ordinateur sont en communication, les deux LED du système clignotent. La LED RX clignote lorsque le contrôleur reçoit des données ... -
Page 38: Connexion Rs-485 Vers Le Pc
Le port série utilisé pour contrôler la centrale est affecté dans le logiciel AxTraxNG™. La centrale de contrôle d’accès AC-425 supporte l’interface RS-485 à deux câbles. Cette dernière permet d’étendre la distance entre la centrale de contrôle d’accès et le PC jusqu’à 1219,20 mètres. -
Page 39: Connexion Réseau Tcp/Ip
Utilisez une connexion TCP/IP lorsqu’un réseau de type LAN existe déjà et que le réseau long du type RS-485 n’est pas nécessaire. Le schéma suivant présente une connexion d’une seule AC-425 à un PC via un réseau de type LAN. Figure 21: MD-N32 Configuration de connexion d’un seul panneau La distance maximale entre le port Ethernet de la centrale et la connexion LAN/WAN est de 99.97 m. -
Page 40: Connexion Réseau Par Modem
Câble croisé 9 pins RS-232 (prise jack femelle aux deux extrémités jack) MD-14 de Rosslare (convertisseur RS-232 vers RS-485) 2 MD-N33 de Rosslare (passerelle modem vers série) Centrale AC-425 de Rosslare 6.3.2 Conditions préalables Avant d’effectuer une installation définitive avec un modem, celui qui sera connecté... -
Page 41: Connexions De La Centrale Ac-425
Connectez le connecteur jack femelle du MD-N33 DB9 au connecteur jack femelle du MD-14 DB9. Connectez la sortie du RS-485 de l’AC-425 RS-485 aux 4 fils du câble du MD-14. Assurez-vous que le commutateur J1 (de l’AC-425) a bien été... -
Page 42: Garantie
RODUITS COUVERTS PAR CETTE GARANTIE ET DUREE ROSSLARE ENTERPRISES LTD. ET / OU SES FILIALES (ROSSLARE) garantissent que la centrale de contrôle d’accès AC-425 est sans aucun défaut aussi bien du point de vue matériel que de l’assemblage dans la limite d’une utilisation normale. - Page 43 LAUSES D EXCLUSIONS ET DE LIMITATIONS ROSSLARE ne sera pas tenu responsable de tout dégât ou perte résultant d’une opération ou d’une utilisation d’un produit ou système auxquels un autre produit est incorporé. Cette garantie ne s’étend pas aux équipements auxiliaires ou non fournis par ROSSLARE, qui peuvent être reliés ou utilisés...
-
