Connexions d'entrée et de sortie

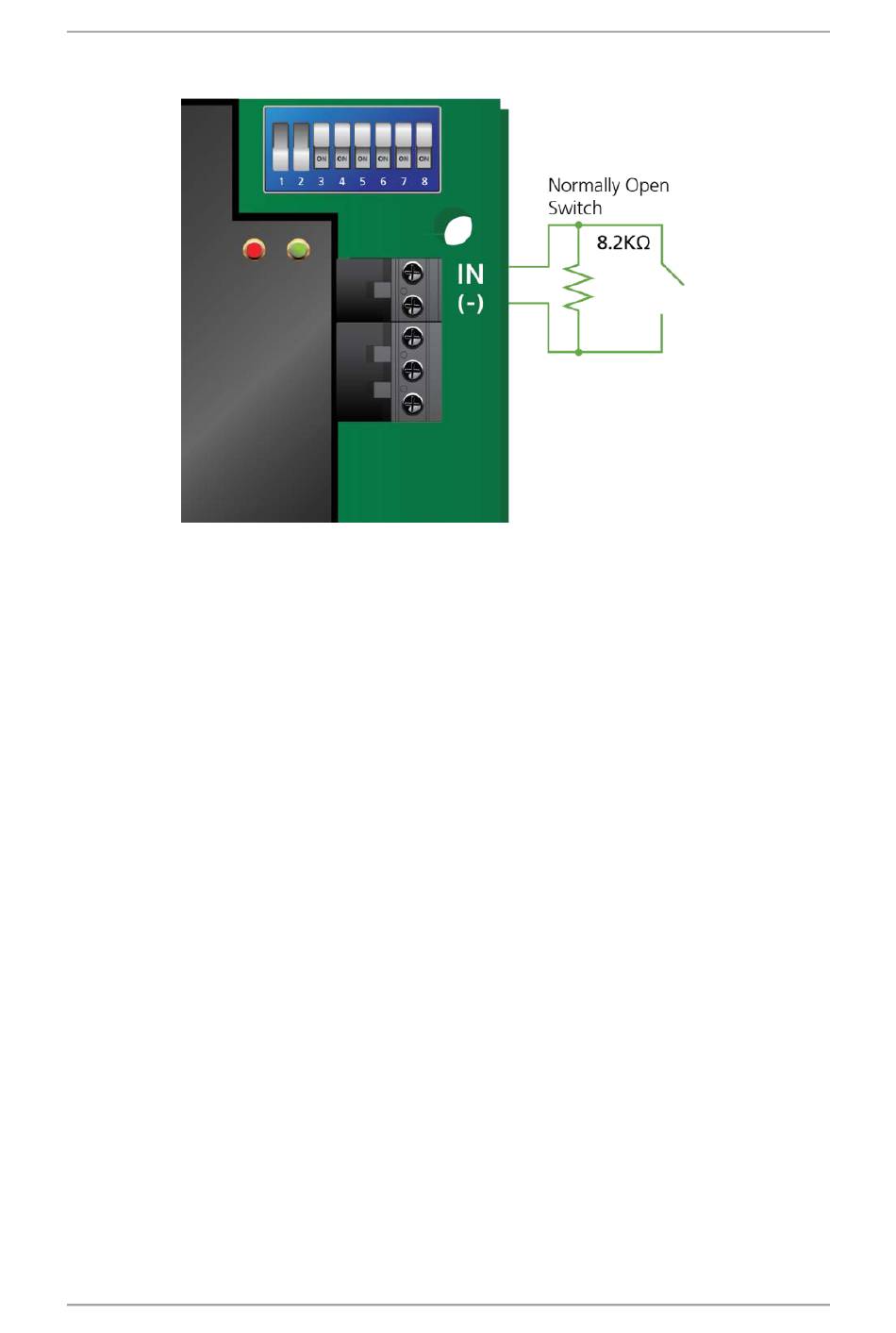

Figure 12: Entrée supervisée normalement ouverte (une seule résistance)
4.1.4
Connexion Entrée supervisée normalement ouverte - EOL avec
deux résistance
Connectez une résistance 2.2 kΩ en série au commutateur d'entrée.
Connectez une résistance 8.2 kΩ en parallèle au contact d'entrée du
commutateur.
